Встраиваемые системы

Модули в формате StackPC

Основным отличительным преимуществом разъема StackPC является размещение в нем наиболее востребо- ванных низкоскоростных интерфейсов, таких как USB, COM, CAN, SPI, LPCнаряду с высокоскоростными SATA, Gigabit Ethernet и PCI-Express x1, x4, x8 и x16. Такаякомбинация позволяет минимизировать количество кабе- лей, повысить технологичность и добавить гибкости в построении, расширении и модификации системы

Спецификация определяет взаимное расположение, тип и назначение выводов основных разъемов расширения StackPC, FPE, а также группы разъемов питания, именуемых в спецификации StackPWR.

Спецификация описывает методы адаптации решений StackPC для современных распространенных стековых стандартов, таких как PC/104, EBX, EPIC, 3,5", с сохранением совместимости между универсальными StackPC и/или PC/104-Express процессорными и периферийными модулями.

Спецификация StackPC обеспечивает совместимость со следующими стандартами: PCI/104, PCIe/104 и PC/104-Express (1-й банк разъема PCIe/104);

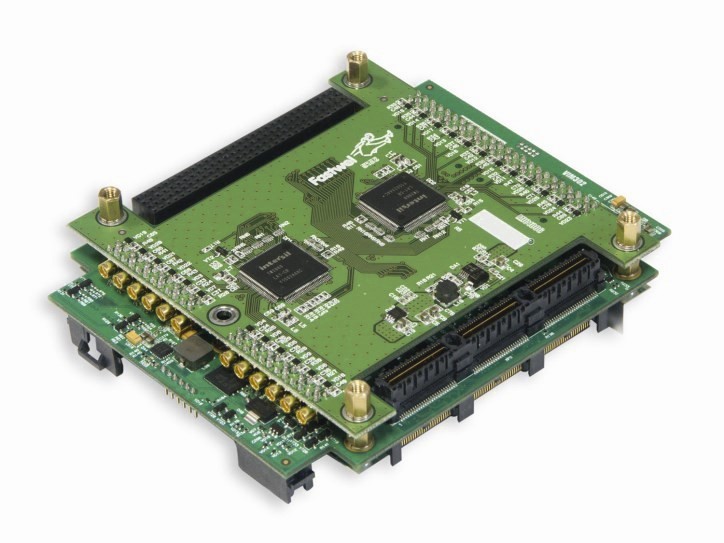

StackPC позволяет организовать целостную систему как стек процессорного модуля и набора периферийных модулей, включая модуль источника питания, который может иметь тот же форм-фактор и быть частью стека.

Наиболее распространенной областью применения модулей StackPC является разработка компактных защищенных компьютеров

Изделия StackPС легче в разработке благодаря единому подходу в построении стека только в одном направлении и упрощенной технологии разводки интерфейсов PCI-Express. Единый подход к подаче питания в стек и выводу коммуникационных интерфейсов призван повысить совместимость изделий различных производителей.

В спецификации описана возможность использования стековых модулей, аналогичных PC/104, для применения в качестве COM-модулей.
