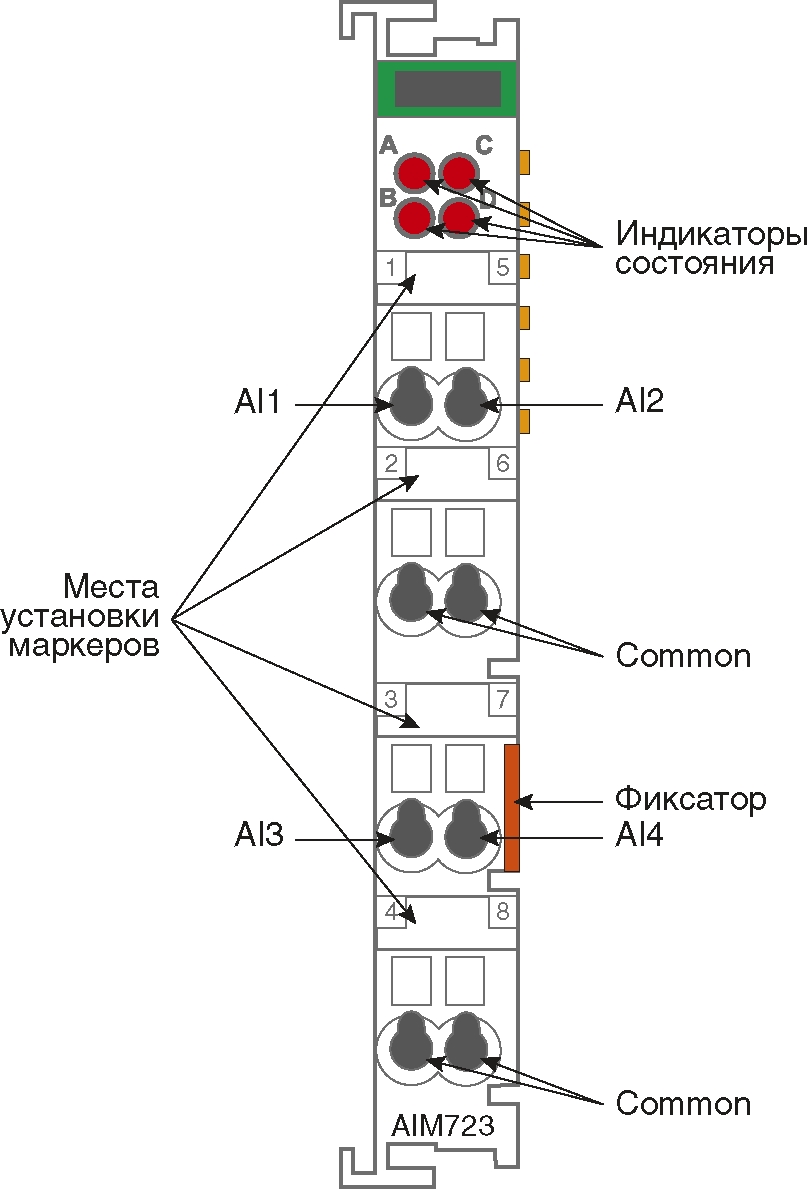

AIM723 — Четырехканальный модуль аналогового ввода сигналов постоянного тока 4 - 20 мА
Описание
Публикации
Заказать
Руководство по программированию (модули ввода-вывода)
Модуль имеет четыре канала для измерения постоянного тока в диапазоне от 4 до 20 мА.
Режим измерения – однопроводный.
Все каналы имеют общую «землю».
Каналы гальванически изолированы от шины FBUS
| Число каналов измерения тока | 4, однопроводные |
| Диапазон измерения тока | От 4 до 20 мА. |
| Входное сопротивление каналов измерения тока | <120 Ом при 20 мА |
| Разрядность АЦП | 22 разряда, ?-? |
| Полное время преобразования входного сигнала по одному каналу (выбирается установкой частоты режекторного фильтра в конфигурации модуля) | 1000 Гц - 8,4 мс 100 Гц - 84,5 мс 50 Гц - 160,3 мс 25 Гц - 320,8 мс |
| Основная приведённая погрешность, 25°С | Не более 0,02% для исполнения AIM72301, не более 0,04% для исполнения AIM72302, при частоте фильтра 1000 Гц |
| Напряжение изоляции система / питание | 500 В |
| Защита по току | 30 мА, нелинейное ограничение |
| Максимальное входное напряжение | 35 В, постоянно |
| Потребляемый ток по внутренней шине | До 90 мА |
| Среднее время наработки на отказ | 600 000 ч |
| Масса | 0,06 кг |
- DNP3 по-русски.pdf / PDF 1.42 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 1.pdf / PDF 0.9 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 2.pdf / PDF 7.87 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 3.pdf / PDF 2.37 МБ
- Объектно-ориентированное программирование в стандарте МЭК 61131-3.pdf / PDF 1.1 МБ
- Отечественный контроллер - лучше.pdf / PDF 2.56 МБ
- Реализация TCP- и UDP-сокетов на контроллере FASTWEL CPM723-01 в среде разработки CODESYS V3.pdf / PDF 0.96 МБ
- Реализация сервера Modbus RTU с помощью интерфейсного модуля Fastwel и ПО CoDeSys.pdf / PDF 1.36 МБ
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
AIM72301 |
Наименование
Прецизионный 4-канальный модуль аналогового ввода; 4-20 мА; режим измерения-однопроводный; погрешностьпри 25°С - 0,02% (при частоте фильтра 1000 Гц); защита от перегрузки и перенапряжения; время преобразования сигнала по одному каналу при 1000 Гц - 8,4 м |
Наличие на складе
Под заказ |
заказать
|
Номер для заказа
AIM72302 |
Наименование
4-канальный модуль аналогового ввода; 4-20 мА; режим измерения-однопроводный; погрешность при 25°С не более 0.04% (при частоте фильтра 1000 Гц); защита от перегрузки и перенапряжения; время преобразования сигнала по одному каналу при 1000 Гц - 8.4 мс |
Наличие на складе
Под заказ |
заказать
|
