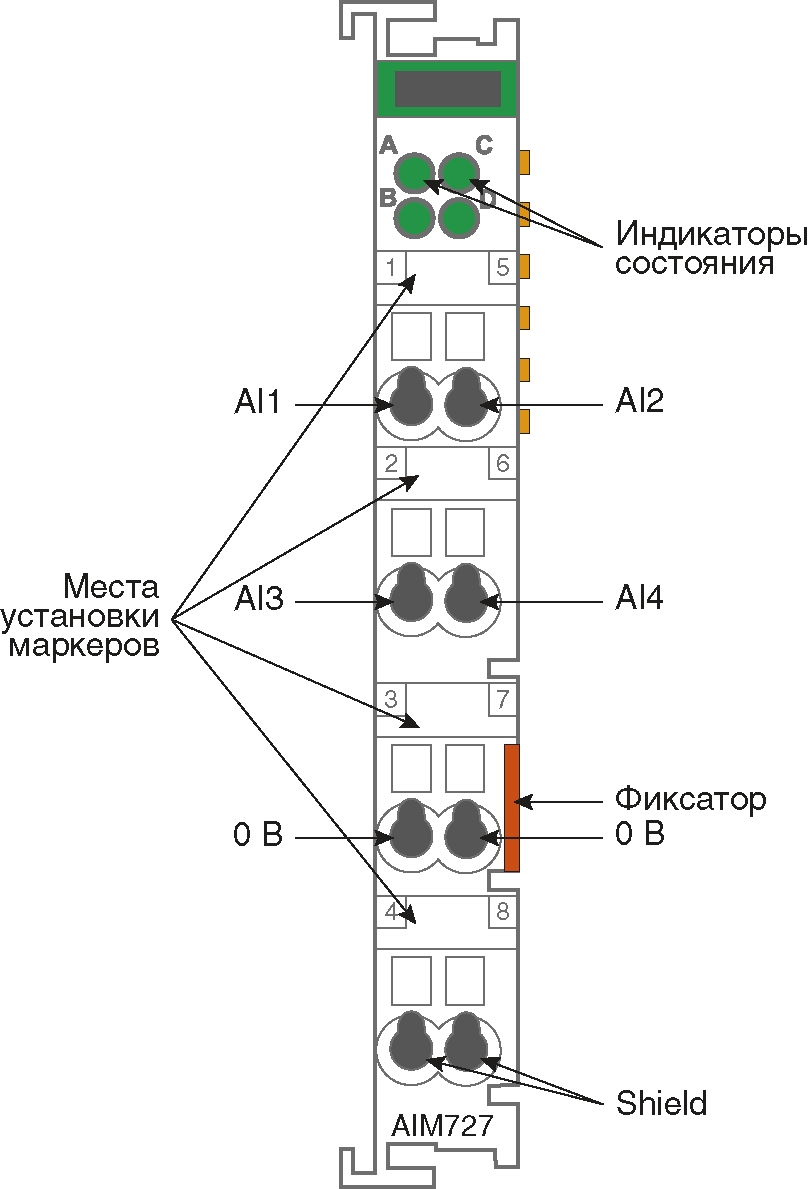

AIM727 — Четырёхканальный модуль аналогового ввода сигналов напряжения постоянного тока 0 - +40 В
Описание
Публикации
Заказать
Руководство по программированию (модули ввода-вывода)
Модуль имеет четыре канала для измерения напряжения постоянного тока в диапазоне от 0 до 40 В.
Режим измерения – однопроводный.
Все каналы имеют общую «землю» и гальванически изолированы от шины FBUS
| Число каналов измерения напряжения | 4 |
| Входное сопротивление каналов измерения напряжения | 300 кОм |
| Разрядность АЦП | 22 разряда |
| Тип входа | Однопроводный |
| Полное время преобразования входного сигнала по одному каналу (выбирается установкой частоты режекторного фильтра в конфигурации модуля) | 1000: 8,4 мс 500: 16,4 мс 50: 160,3 мс |
| Основная приведённая погрешность измерения постоянного напряжения, 25 °С | AIM72701 - для напряжения 0-10 В при скорости преобразования до 50 Гц – не более 0,06 %, для напряжения 0-10 В при скорости преобразования до 1000 Гц - не более 0,08%. Для напряжения 0-40 В при скорости преобразования 50 Гц – 0,02%; для напряжения 0-40 В при скорости преобразования 1000 Гц – 0,025%. AIM72702 - для напряжения 0-10 В - не более 0,1%. Для напряжения 0-40 В – 0,04%. |
| Напряжение изоляции система / питание | 500 В |
| Потребляемый ток по внутренней шине | До 65 мА |
| Среднее время наработки на отказ | 1 400 000 ч |
| Масса | 0,06 кг |
- DNP3 по-русски.pdf / PDF 1.42 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 1.pdf / PDF 0.9 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 2.pdf / PDF 7.87 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 3.pdf / PDF 2.37 МБ
- Объектно-ориентированное программирование в стандарте МЭК 61131-3.pdf / PDF 1.1 МБ
- Отечественный контроллер - лучше.pdf / PDF 2.56 МБ
- Реализация TCP- и UDP-сокетов на контроллере FASTWEL CPM723-01 в среде разработки CODESYS V3.pdf / PDF 0.96 МБ
- Реализация сервера Modbus RTU с помощью интерфейсного модуля Fastwel и ПО CoDeSys.pdf / PDF 1.36 МБ
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
AIM72701 |
Наименование
Прецизионный 4-канальный модуль аналогового ввода напряжения 0-40 В постоянного тока; режим измерения-однопроводный; погрешность измерения при. 25° С для напряжения 0- 40 В (50 Гц) –0.02%; для напряжения 0-40 В (1000 Гц) –0.025%. |
Наличие на складе
Под заказ |
заказать
|
Номер для заказа
AIM72702 |
Наименование
4-канальный модуль аналогового ввода напряжения 0-40 В постоянного тока; режим измерения-однопроводный; основная приведённая погрешность измерения при. 25° С -не более 0.1% (для напряжения 0-10 В) / не более 0.04%.(для напряжения 0-40 В) |
Наличие на складе
10 шт. |
заказать
|
