AIM725 — Двухканальный модуль аналогового ввода сигналов термометров сопротивления

Описание

Публикации

Заказать

Руководство по программированию (модули ввода-вывода)

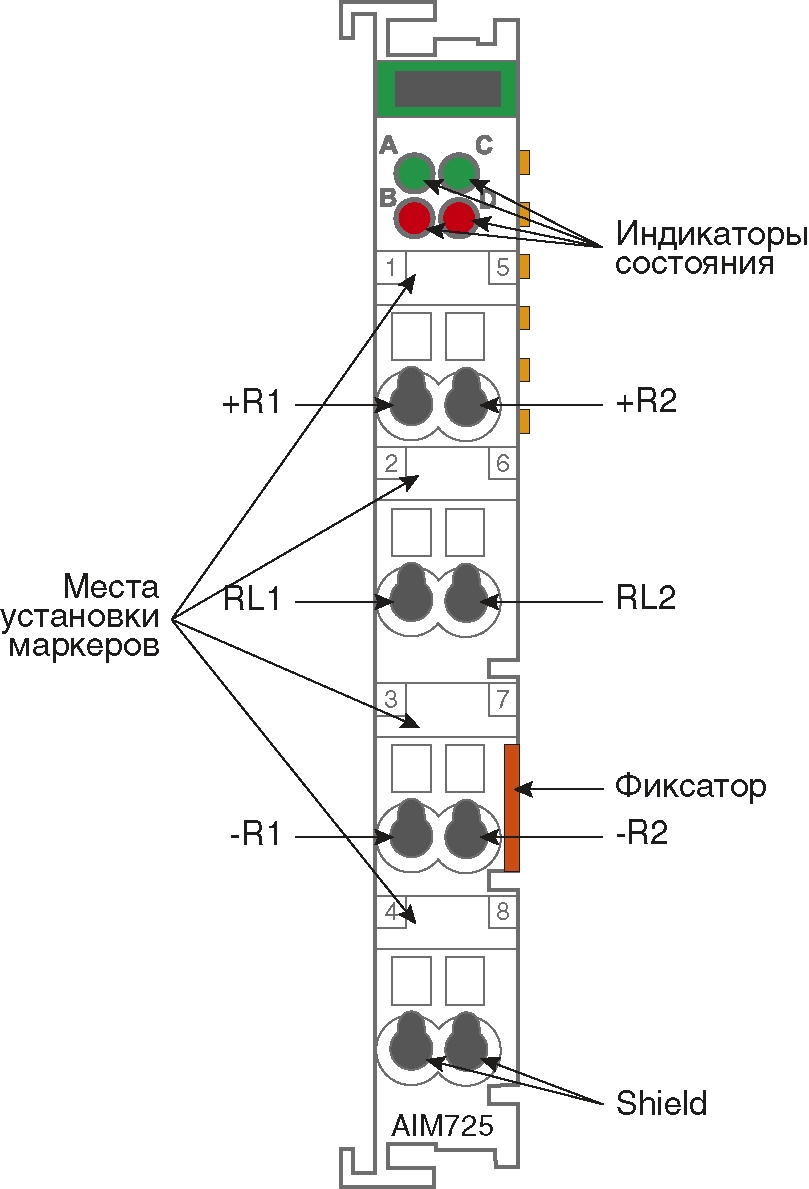

Модуль предназначен для измерения температуры с помощью термометров сопротивления, а также может быть использован для измерения сопротивления.

Модуль имеет два канала измерения.

Каналы гальванически изолированы от шины FBUS.

Измерение температуры с помощью термометров сопротивления может производиться как по трёхпроводной, так и по двухпроводной схеме.

Измерение сопротивления должно производиться только по трёхпроводной схеме. Все провода, используемые для подключения датчика, должны иметь одинаковую длину. Резистивные датчики должны быть изготовлены из одного и того же материала.

Модуль в исполнении AIM72503 предназначен для измерения температуры с помощью термометров сопротивления ТСП 50П, ТСП 100П, ТСМ 50М и ТСМ 100М по ГОСТ 6651–2009

Число каналов измерения температуры	2
Типы датчиков температуры	AIM72501 AIM72502	Pt50 (W100=1,3850), Pt100 (W100=1,3850), Pt200 (W100=1,3850), Pt500 (W100=1,3850), Pt1000 (W100=1,3850), Ni100 (W100=1,6710), Ni120 (W100=1,6710), Cu50 (W100=1,4260), Cu100 (W100=1,4260)
	AIM72503	ТСП 50П (W100=1,3910), ТСП 100П (W100=1,3910), ТСМ 50М (W100=1,4280), ТСМ 100М (W100=1,4280)
Диапазоны измерения температуры	AIM72501 AIM72502	Pt50, Pt100, Pt200, Pt500, Pt1000	от –200°C до 850°C
		Ni100	от –60°C до 180°C
		Ni120	от –60°C до 216°C
		Cu50, Cu100	от –50°C до 200°C
	AIM72503	ТСП 100П, ТСП 50П	от –200°C до 660°C
		ТСМ 100М, ТСМ 50М	от –180°C до 200°C
Диапазоны измерения сопротивления AIM72501, AIM72502	0 – 150 Ом, 0 – 300 Ом, 0 – 600 Ом, 0 –1500 Ом, 0 – 3000 Ом
Способ подключения термометров сопротивления	Двухпроводное и трёхпроводное
Основная приведённая погрешность измерения температуры при трёхпроводном подключении	AIM72501	Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120	не более 0,03%
		Cu50, Cu100	не более 0,08%
	AIM72502	Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120	не более 0,2%
		Cu50	не более 0,25%
		Cu100	не более 0,15%
	AIM72503	для всех диапазонов	не более 0,05%
Основная приведённая погрешность измерения сопротивления при трёхпроводном подключении	AIM72501	не более 0,03%
	AIM72502	не более 0,2%
Дополнительная погрешность измерения температуры	AIM72501 AIM72502	Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120	не более 0,0015%/K
		Cu50, Cu100	не более 0,004%/K
	AIM72503	не более 0,002%/K
Дополнительная погрешность измерения сопротивления	AIM72501	не более 0,001%/K
	AIM72502	не более 0,001%/K
Линеаризация температурного диапазона	Автоматическая
Измерительный ток	400 мкА
Разрешение (во всём диапазоне)	0,02 °С
Полное время преобразования входного сигнала по одному каналу для типов подключения	2-проводное		3-проводное
	80 мс		160 мс
Защита от перегрузки по напряжению	±40 В
Напряжение изоляции система / питание	500 В
Потребляемый ток по внутренней шине	До 85 мА
Среднее время наработки на отказ	680 000 ч
Масса	0,06 кг

Номер для заказа	Наименование	Наличие на складе
Номер для заказа AIM72501	Наименование Прецизионный 2-канальный модуль аналогового ввода сигнала термосопротивлений ;2-/3-проводная соединение Pt50. Pt100. Pt200. Pt500. Pt1000. Ni100. Ni120. Cu50. (Мин. заказ 20 шт)	Наличие на складе Под заказ	заказать Количество - +
Номер для заказа AIM72502	Наименование 2-канальный модуль аналогового ввода сигнала термосопротивлений ;2-/3-проводная соединение Pt50. Pt100. Pt200. Pt500. Pt1000. Ni100. Ni120. Cu50	Наличие на складе Под заказ	заказать Количество - +
Номер для заказа AIM72502\CU100	Наименование 2-канальный модуль аналогового ввода сигнала с термодатчика типа Cu100 (W100=1.4260) t=от -50°C до 200°C	Наличие на складе Под заказ	заказать Количество - +
Номер для заказа AIM72503	Наименование 2-канальный модуль аналогового ввода сигнала термосопротивлений ;2-/3-проводная соединение ТСП50П. ТСП100П. ТСМ50М. ТСМ100М	Наличие на складе Под заказ	заказать Количество - +
