AIM792 — Восьмиканальный модуль аналогового ввода сигналов напряжения постоянного тока: 0 - 5В; 0 - 10В; -5 - +5В; -10 - +10В

Руководство по эксплуатации

Руководство по программированию (модули ввода-вывода)

Модуль предназначен для измерения непрерывных параметров контролируемых технологических процессов, представленных сигналами тока и напряжения постоянного тока в следующих диапазонах: 0 .. 5 В; 0 .. 10 В; -5 .. +5 В; -10 .. +10 В;

Технические характеристики AIM792 полностью отвечают нормативным требованиям крупнейших российских компаний, применяющих системы автоматизации в сферах нефте-/газодобычи, транспортировки энергоресурсов и других ключевых отраслях экономики России. Модуль уникальны по целому ряду параметров:

·        быстродействие измерительного тракта (опрос восьми каналов за 1,1 мс)

·        информационная емкость (8 каналов на модуль шириной 12 мм)

·        точность измерения (16 бит; основная приведённая погрешность измерения менее 0,05%)

·        поддержка нескольких диапазонов измерения одним модулем (сокращение ЗИП)

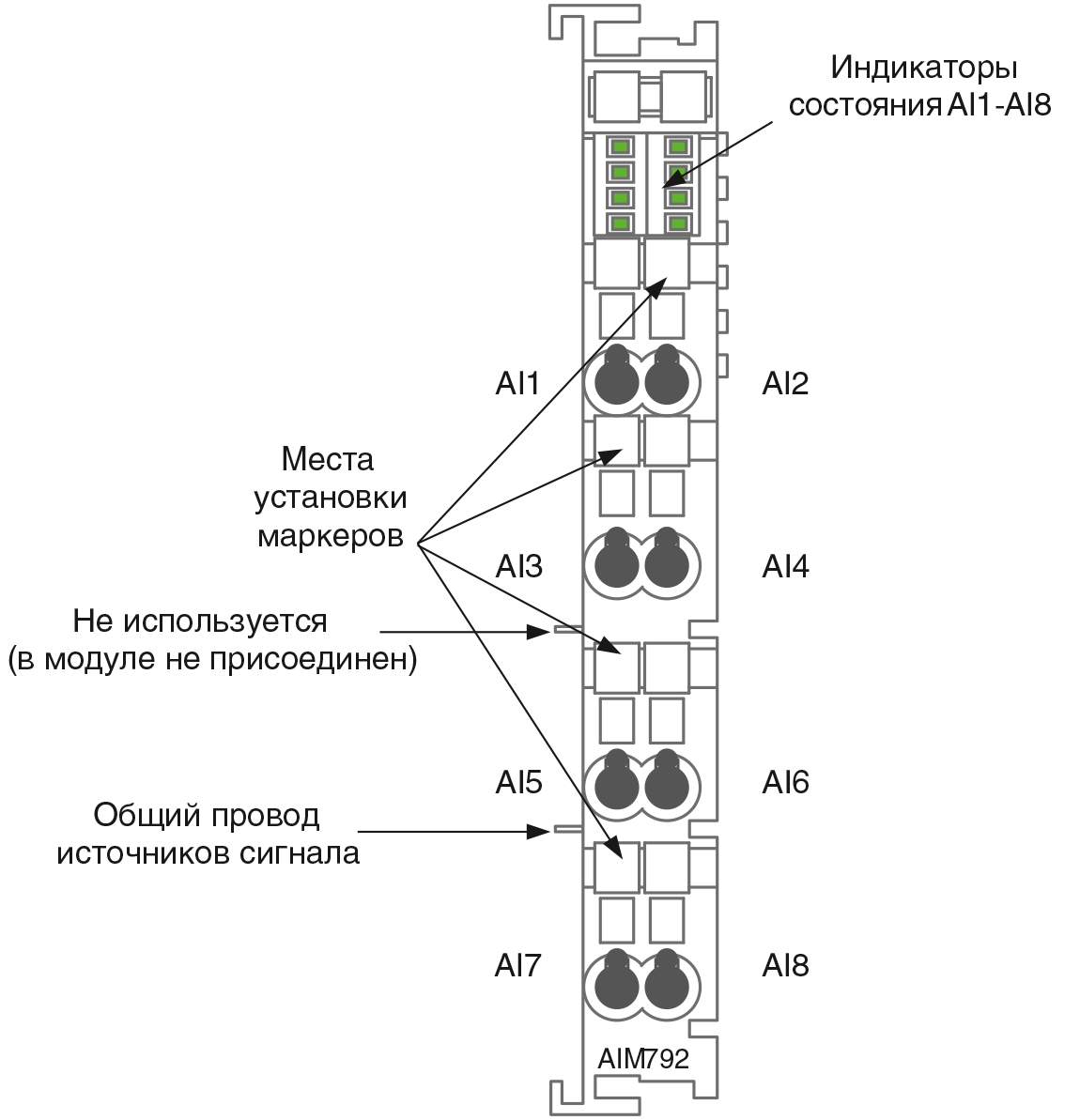

Обслуживание локальных узлов телемеханики Fastwel I/O, включающих модули AIM792 облегчается наличием поканальной светодиодной индикации выхода сигнала за установленный диапазон, а также диагностикой отказов в цепях подключения источников сигналов.

Входные каналы модуля снабжены средствами защиты от перенапряжения до ±30 В постоянного тока и от импульсных микросекундных и наносекундных помех большой энергии.

Каналы гальванически изолированы от шины передачи данных, обеспечивая надёжное функционирование локального узла Fastwel I/O в условиях высокого уровня помех, характерных для промышленных и транспортных применений.

Модуль выдерживает высокий уровень вибрации и ударных нагрузок; функционирует в индустриальном диапазоне температур от –40 до +85°C.
