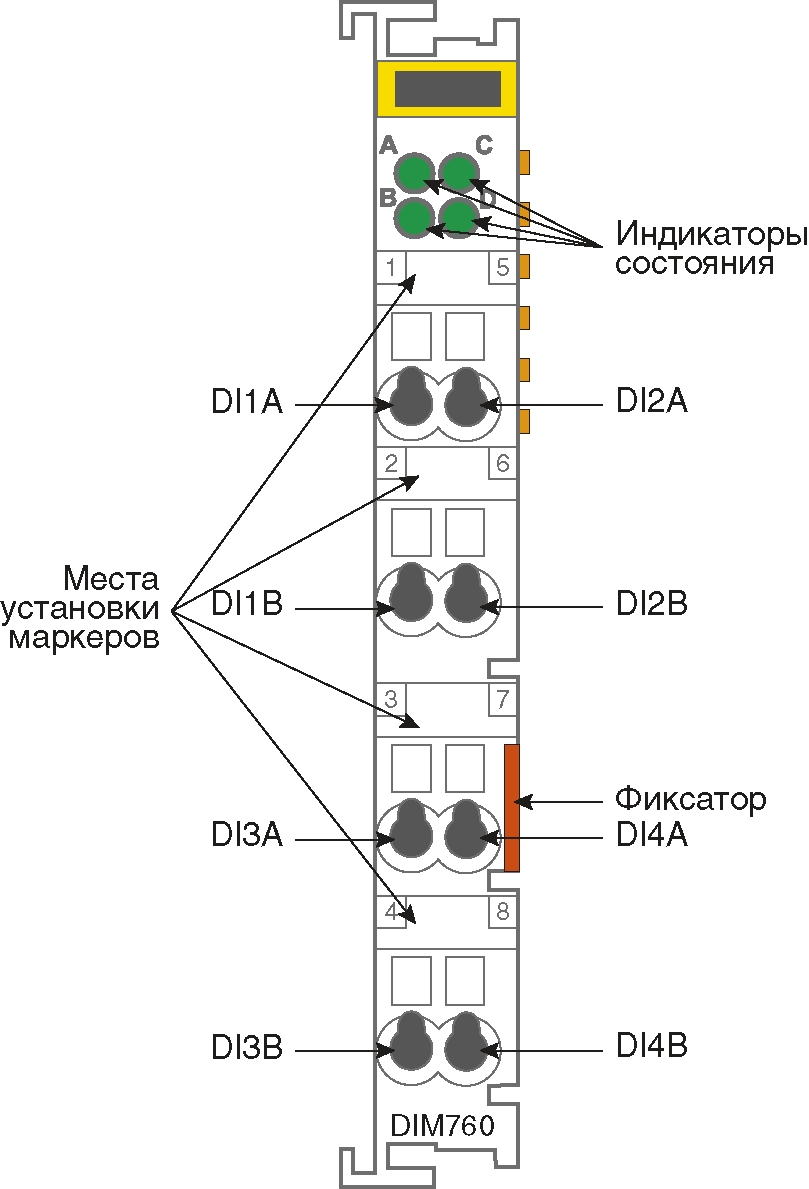

DIM760 — Четырёхканальный модуль дискретного ввода 24 В постоянного тока с двухканальным счетчиком импульсов

Описание

Публикации

Заказать

Модуль предназначен для ввода четырёх дискретных сигналов напряжения от -3 до +30 В постоянного тока.

Все каналы изолированы от системы

Для изоляции входных сигналов от системы используется оптическая развязка.

Дребезг входных сигналов устраняется программно.

Возможно использование двух каналов (DI1, DI2) для подсчета входных импульсов с частотой следования не более 300 Гц.

Число цифровых каналов вывода	4
Уровень логического нуля	-3 … +5 В
Уровень логической единицы	15 … 30 В
Входной ток канала	До 10 мА
Фильтрация входного сигнала	Программная: 0, 200 мкс, 3 мс
Изоляция входных цепей	Оптическая, 500 В (вход/система); 500 В (вход/DIN-рейка)
Частота следования входных импульсов на каналы двухканального счетчика (каналы DI1, DI2)	300Гц
Разрядность счётчиков каналов	16
Индикация входного напряжения	Светодиодная, 4 канала
Потребляемый ток по внутренней шине	До 40 мА
Среднее время наработки на отказ	2 400 000 ч
Масса	0,06 кг

Номер для заказа	Наименование	Наличие на складе
Номер для заказа DIM76001	Наименование 4-канальный модуль дискретного ввода 24VDC(low/high-side switching);2-проводное соединение;уровень логического нуля от минус 3 до 5В;уровень логической единицы от 15 до 30В / 2-канальный счетчик импульсов с частотой до 300 Гц; фильтрация (0, 200 мкс, 3 мс	Наличие на складе Под заказ	заказать Количество - +
