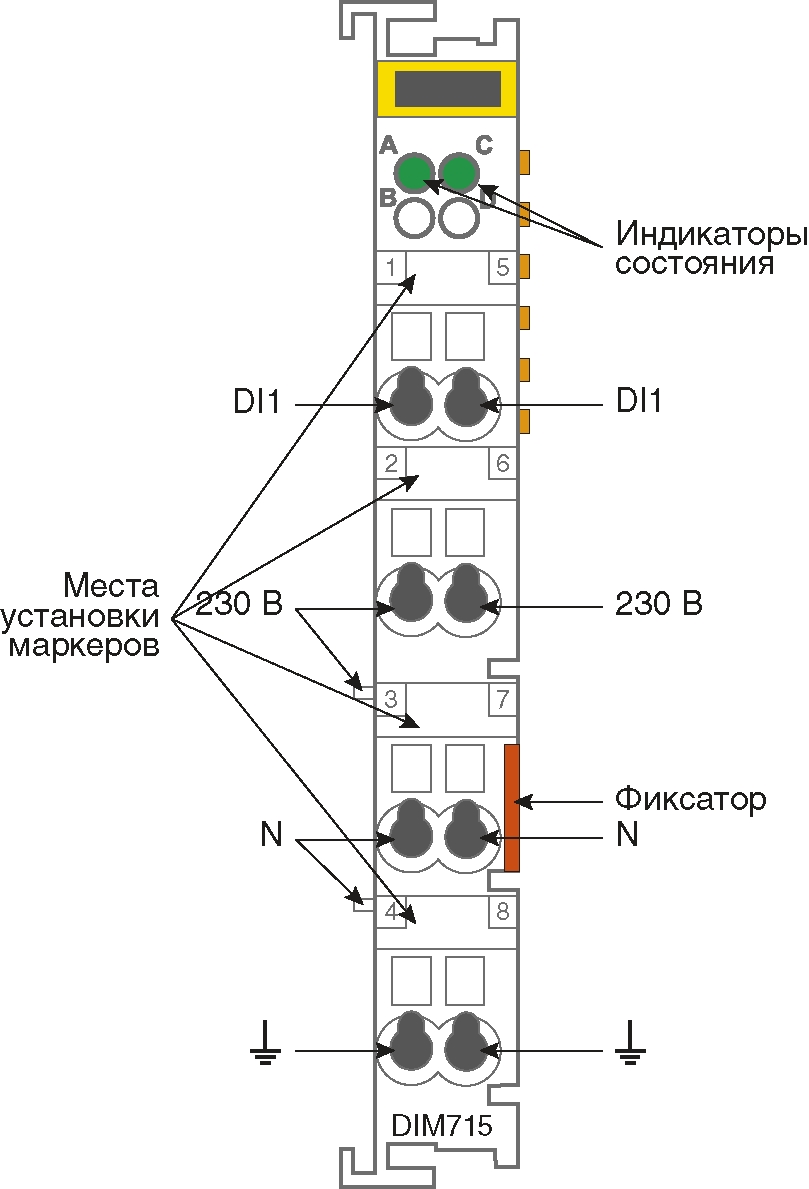

DIM715 — Двухканальный модуль дискретного ввода сигналов 230 В переменного тока

Описание

Заказать

Руководство по программированию (модули ввода-вывода)

Модуль предназначен для приема дискретных сигналов датчиков и контроля наличия фазного напряжения 230 В переменного тока и содержит два канала дискретного ввода относительно общей нейтрали.

Все каналы гальванически изолированы от системы с использованием оптической развязки.

Модуль имеет левосторонние и правосторонние ножевые контакты ввода и распределения потенциалов фазного напряжения и нейтрали, ввод которых может осуществляться от модуля OM755, устанавливаемого в смежный набор слева, или других модулей DIM715, устанавливаемых в смежный набор слева или справа.

ВНИМАНИЕ!
НЕ ДОПУСКАЕТСЯ СМЕЖНОЕ РАЗМЕЩЕНИЕ МОДУЛЕЙ DIM715 С МОДУЛЯМИ ВВОДА-ВЫВОДА, УСТАНАВЛИВАЕМЫМИ СЛЕВА И/ИЛИ СПРАВА И ИМЕЮЩИМИ СКВОЗНЫЕ НОЖЕВЫЕ КОНТАКТЫ РАСПРЕДЕЛЕНИЯ ПОТЕНЦИАЛОВ ПОЛЕВОГО ПИТАНИЯ 30 В (ИЛИ МЕНЕЕ) ПОСТОЯННОГО ТОКА, А ТАКЖЕ УСТАНАВЛИВАЕМЫМИ СЛЕВА МОДУЛЯМИ OM751, OM752, OM753, OM757, OM758, OM759, CPM723-01, CPM723-01-C1, CPM711-02, CPM712-02, CPM713-02.

Технические характеристики
Число каналов дискретного ввода	2
Уровень логического нуля	0 … 40 В переменного тока
Уровень логической единицы	79 … 250 В переменного тока
Входной ток на один канал при уровне логического нуля	Не более 2 мА
Входной ток на один канал при уровне логической единицы	Не более 9 мА
Напряжение питания входных цепей	195,5...253,0 В переменного тока
Максимальное входное напряжение	275 В переменного тока
Частота переменного тока	50 Гц ±10%
Время включения или выключения	Не более 10 мс
Гальваническая изоляция входных цепей	2000 В (вход/система) 2000 В (вход/DIN-рейка)
Индикация состояния входного сигнала	Светодиодная
Защита от перенапряжения	Варисторная, 275 В переменного тока
Ток потребления от внутренней шины FBUS	Не более 50 мА
Среднее время наработки на отказ	3 100 000 ч
Масса	0,06 кг

Номер для заказа	Наименование	Наличие на складе
Номер для заказа DIM71501-C1	Наименование Модуль дискретного ввода сигналов 230 В переменного тока, 2 канала; уровень логического нуля от 0 до 40 В; уровень логической единицы от 79 до 250 В; 1-/2-/3-проводное подключение	Наличие на складе Под заказ	заказать Количество - +
