DIM766 — Восьмиканальный модуль дискретного ввода 24 В постоянного тока (low-side switching) с контролем целостности цепей и индикацией
Руководство по программированию (модули ввода-вывода)

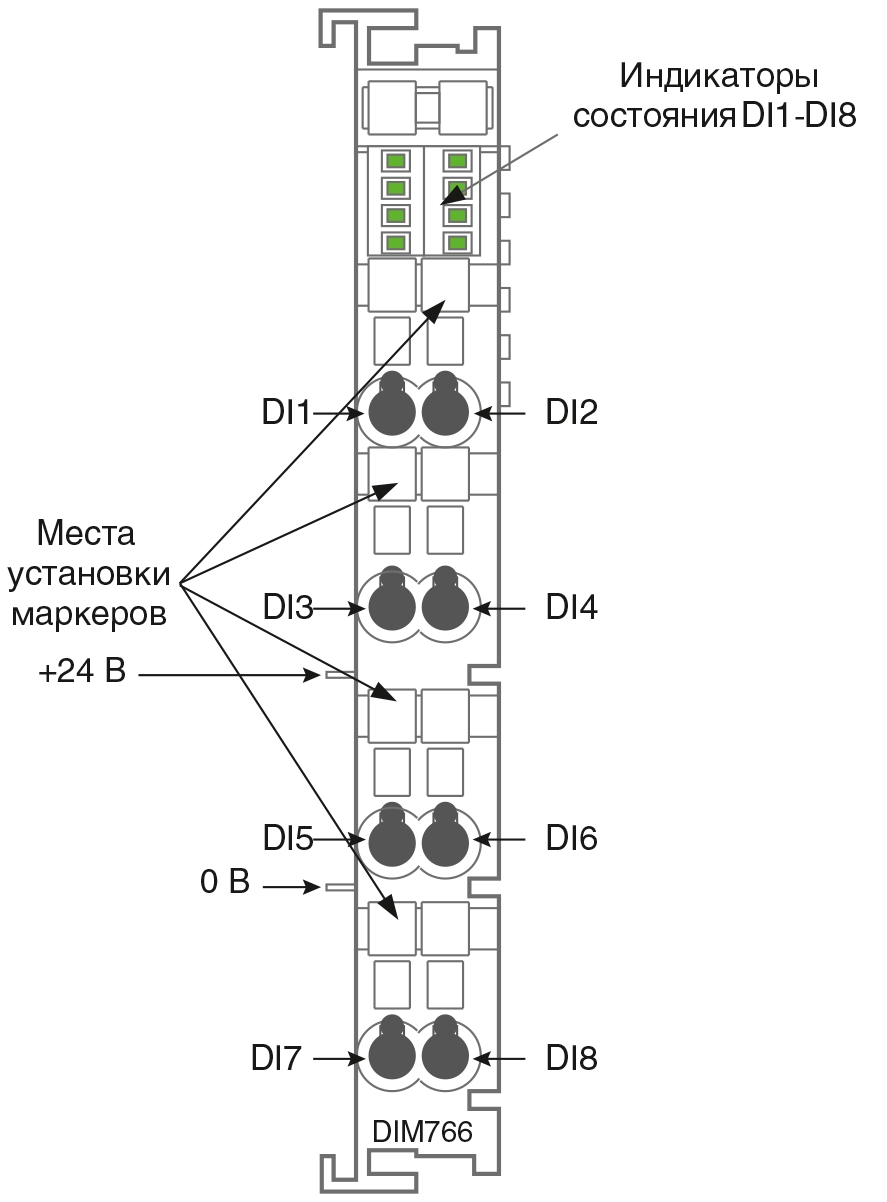

Модуль имеет восемь каналов дискретного ввода, способных функционировать в режиме цифрового входа типа 1 и/или типа 2 по ГОСТ Р 51841-2001
DIM766 обеспечивает возможность обнаружения обрыва цепи подключения источников сигнала.
В модуле реализована фильтрация входных сигналов путем использования программно-задаваемых для каждого канала задержек включения и выключения из ряда от 1,4 до 300,0 мс
Ввод питания датчиков на шину распределения питания осуществляется при помощи модулей OM751, OM752 и других модулей питания, имеющих контакты ввода питания ножевых контактов.
При настройке каналов на работу в режиме цифрового входа типа 1 к ним могут подключаться механические контакты или электронные ключи с током утечки до 200 мкА.
В режиме цифрового входа типа 2 могут использоваться электронные ключи с током утечки от 250 мкА до 1,5 мА, шунтирующие резисторы при этом устанавливать не требуется.
| Количество каналов дискретного ввода | 8 | ||
| Напряжение питания входных цепей | 24 В (-15% … +20%), через ножевые контакты распределения питания | ||
| Уровни входных сигналов | Состояние | Тип 1 | Тип 2 |
| «1» (включен) | от 0,0 до 5,0 В, при токе более 250 мкА | ток от 2,0 до 15,0 мА | |
| «0» (выключен) | более 16,1 В | ток от 0,25 до 1,50 мА | |
| Обрыв цепи | при токе менее 200 мкА | при токе менее 200 мкА | |
| Постоянная составляющая тока по одному каналу в состоянии «включен» | Не более 1,5 мА при напряжении питания 30 В | ||
| Задержка | включения, мс | 1,4; 2,8; 4,2; 9,8; 20,0; 50,0; 100,0; 200,0; 300,0 | |
| выключения, мс | 1,4; 2,8; 4,2; 9,8; 20,0; 50,0; 100,0; 200,0; 300,0 | ||
| Номинал шунтирующего резистора контроля целостности цепи для датчиков типа 1, кОм | 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2; 10,0; 12,0; 15,0; 18,0; 20,0; 22,0; 24,0; 27,0; 30,0; 33,0 (устанавливается программно) | ||
| Изоляция входных цепей | Оптическая, 500 В (вход/система); 500 В (вход/DIN-рейка) | ||
| Индикация входного напряжения | Светодиодная, 8 каналов | ||
| Потребляемый ток по внутренней шине | До 65 мА | ||
| Среднее время наработки на отказ | 2 000 000 ч | ||
| Масса | 0,06 кг | ||
- DNP3 по-русски.pdf / PDF 1.42 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 1.pdf / PDF 0.9 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 2.pdf / PDF 7.87 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 3.pdf / PDF 2.37 МБ
- Объектно-ориентированное программирование в стандарте МЭК 61131-3.pdf / PDF 1.1 МБ
- Отечественный контроллер - лучше.pdf / PDF 2.56 МБ
- Реализация TCP- и UDP-сокетов на контроллере FASTWEL CPM723-01 в среде разработки CODESYS V3.pdf / PDF 0.96 МБ
- Реализация сервера Modbus RTU с помощью интерфейсного модуля Fastwel и ПО CoDeSys.pdf / PDF 1.36 МБ
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
DIM766-01 |
Наименование
8-канальный модуль дискретного ввода 24V DC (low-side switching); ;предназначен для определения логического состояния датчиков типа 1 («сухой контакт») и типа 2 по ГОСТ Р 51841-2001 |
Наличие на складе
22 шт. |
