DIM762 - Восьмиканальный модуль дискретного ввода 24 В. постоянного тока с двухканальным счетчиком импульсов

DIM762 - Восьмиканальный модуль дискретного ввода 24 В. постоянного тока с двухканальным счетчиком импульсов

Описание
Публикации

Руководство по эксплуатации

Руководство по программированию (модули ввода-вывода)

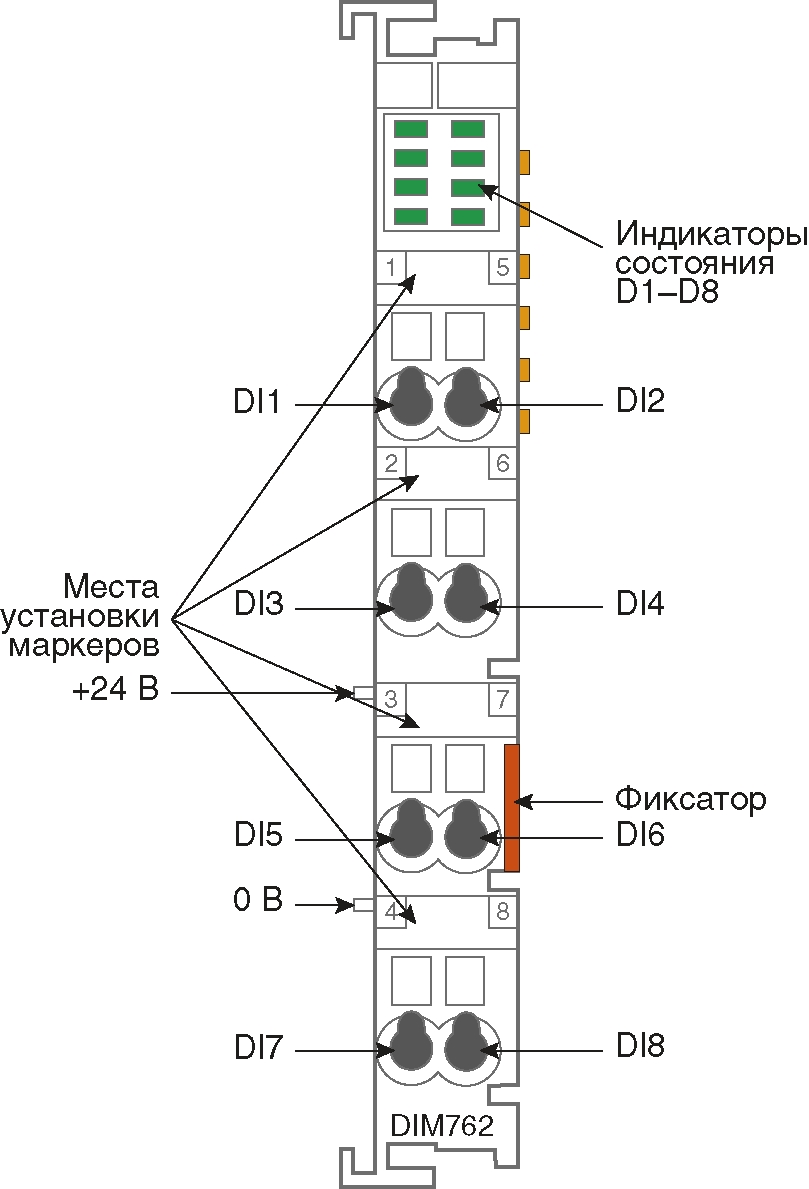

Модуль предназначен для ввода восьми дискретных сигналов напряжения от -3 до +30 В постоянного тока.

Все каналы изолированы от системы.

Для изоляции входных сигналов от системы используется оптическая развязка.

Дребезг входных сигналов устраняется программно.

Возможно использование двух каналов (DI1, DI2) для подсчета входных импульсов с частотой следования не более 300 Гц.

Ввод питания датчиков на шину распределения питания, осуществляется при помощи модулей OM751, OM752

Число каналов дискретного ввода 8
Уровень логического нуля 15 … 30 В постоянного тока
Уровень логической единицы -3 … +5 В постоянного тока
Входной ток канала До 10 mA
Фильтрация входного сигнала Программная: 0, 200 мкс, 3 мс
Изоляция входных цепей Оптическая, 500 В (вход/система);
500 В (вход/DIN-рейка)
Напряжение на входных контактах питания 24 В (-15% … +20%) постоянного тока
Частота следования входных импульсов на каналы двухканального счетчика (каналы DI1, DI2) 300Гц
Разрядность счётчиков каналов 16
Индикация входного напряжения Светодиодная, 8 каналов
Потребляемый ток по внутренней шине До 40 мА
Среднее время наработки на отказ 1 600 000 ч
Масса 0,06 кг

Номер для заказа Наименование Наличие на складе
Номер для заказа
DIM76201
Наименование
8-канальный модуль дискретного ввода 24V DC (low-side switching); 1-проводное соединение;уровень логич. нуля от 15 до 30 В;уровень логич. единицы от минус 3 до 5 В / 2-канальный счетчик импульсов с частотой следования до 300 Гц;фильтрация (0, 200 мкс, 3 м
Наличие на складе
Под заказ
