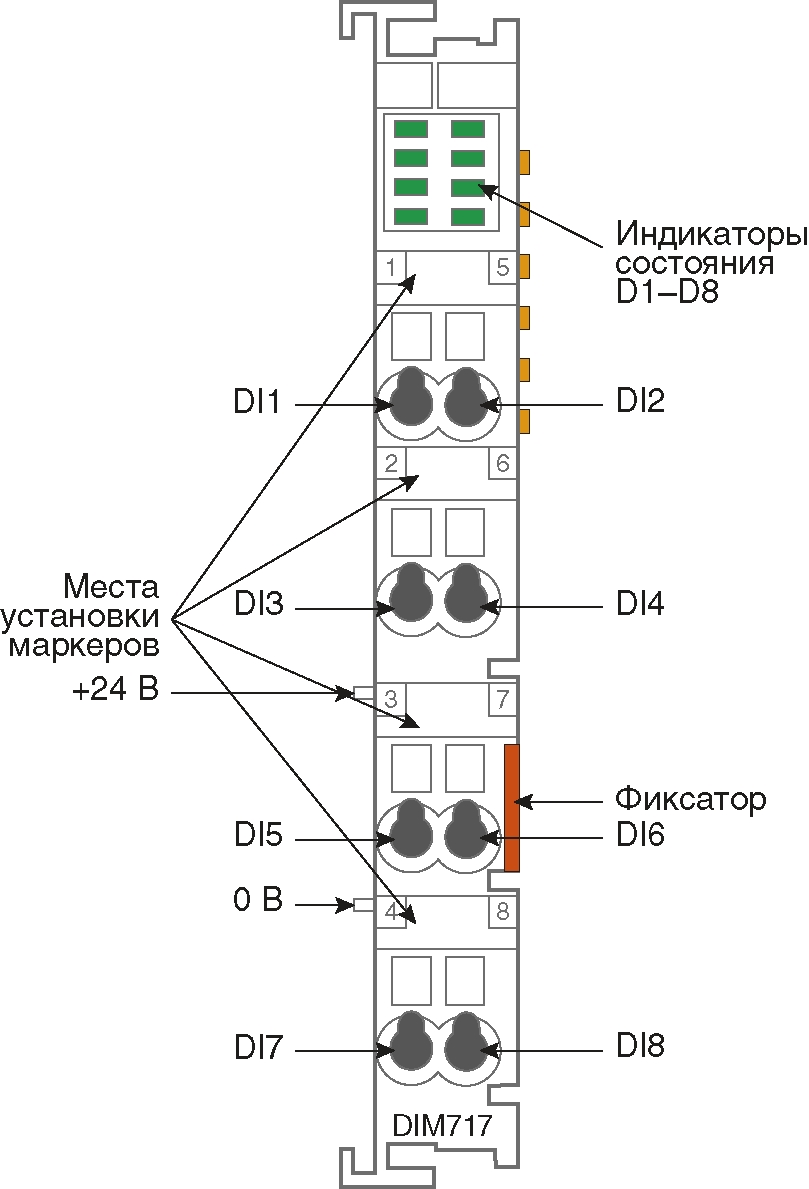

DIM717 - Восьмиканальный модуль дискретного ввода 24В постоянного тока (high-side switching) с двухканальным счетчиком импульсов

DIM717 - Восьмиканальный модуль дискретного ввода 24В постоянного тока (high-side switching) с двухканальным счетчиком импульсов

Описание
Публикации

Руководство по эксплуатации

Руководство по программированию (модули ввода-вывода)

Модуль предназначен для ввода 8 дискретных сигналов напряжения от -3 до +30 В постоянного тока.

Все каналы изолированы от системы.

Для изоляции входных сигналов от системы используется оптическая развязка.

Дребезг входных сигналов устраняется программно.

Возможно использование двух каналов (DI1, DI3) для подсчета входных импульсов с частотой следования не более 300 Гц.

Ввод питания датчиков на шину распределения питания, осуществляется при помощи модулей OM751, OM752

Технические характеристики
Число каналов дискретного ввода8
Уровень логического нуля-3 … +5 В постоянного тока
Уровень логической единицы15 … 30 В постоянного тока
Входной ток каналаДо 10 мА
Фильтрация входного сигналаПрограммная: 0, 200 мкс, 3 мс
Изоляция входных цепейОптическая, 500 В (вход/система); 500 В (вход/DIN-рейка)
Напряжение питания входных цепей24 В (-15% … +20%) через клеммы power jumper contacts
Частота следования входных импульсов на каналы двухканального счетчика (каналы DI1, DI3)300Гц
Разрядность счётчиков каналов16
Индикация входного напряженияСветодиодная, 8 каналов
Потребляемый ток по внутренней шинеДо 40 мА
Среднее время наработки на отказ1 900 000 ч
Масса0,06 кг
Номер для заказа Наименование Наличие на складе
Номер для заказа
DIM71701
Наименование
8-канальный модуль дискретного ввода 24V DC (high-side switching);1-проводное соединение; уровень логического нуля от минус 3 до 5 В;уровень логической единицы от 15 до 30 В / 2-канальный счетчик импульсов с частотой до 300 Гц; фильтрация (0, 200 мкс, 3 м
Наличие на складе
1 шт.
заказать
Количество
-
+
