DIM764 — Восьмиканальный универсальный модуль дискретного ввода
Руководство по программированию (модули ввода-вывода)
Модуль содержит восемь каналов дискретного ввода типа “low side switching”.
Базовым элементом модуля является микросхема программируемой логики.
Модуль может быть использован как счётчик импульсов, измеритель частоты импульсов, измеритель временных интервалов, измеритель сдвига фаз импульсных последовательностей, квадратурный счётчик и т.д.

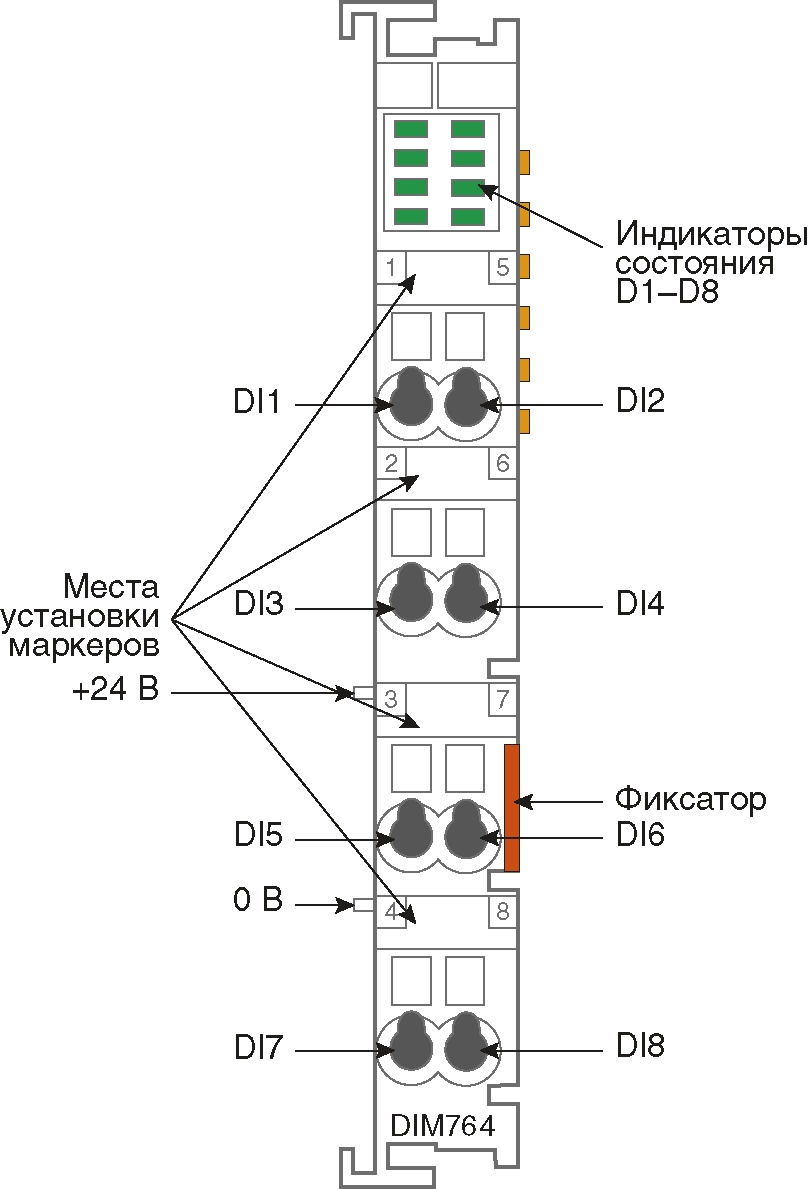

Предусмотрена светодиодная индикация состояния модуля.
Предусмотрена аппаратная фильтрация входных сигналов каналов.
Ввод питания датчиков на шину распределения питания, осуществляется при помощи модулей OM751, OM752
| Число входов | 8 |
| Напряжение сигнала нуля | -3… 5 В |
| Напряжение сигнала единицы | 15…30 В |
| Ток каналов (типовое значение) | Входной ток при напряжении 24 В до 10 мА |
| Фильтрация входных сигналов | Аппаратная |
| Частота следования импульсов | 0,8 –50 000 Гц в режиме измерения частоты |
| Разрядность счётчиков каналов | 26 бит |
|
Основная приведенная погрешность, %, не более |
В диапазоне частот от 0,8 до 5000 Гц для модуля DIM76401 - не более 0,015%, для модуля DIM76402 – не более 0,03%. В диапазоне частот от 5000 до 50 000 Гц для модуля DIM76401 - не более 0,15%, для модуля DIM76402 – не более 0,3% |
| Напряжение изоляции система / питание | 500 В |
| Потребляемый ток по внутренней шине | До 270 мА |
| Среднее время наработки на отказ | 1 500 000 ч |
| Масса | 0,1 кг |
- DNP3 по-русски.pdf / PDF 1.42 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 1.pdf / PDF 0.9 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 2.pdf / PDF 7.87 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 3.pdf / PDF 2.37 МБ
- Объектно-ориентированное программирование в стандарте МЭК 61131-3.pdf / PDF 1.1 МБ
- Отечественный контроллер - лучше.pdf / PDF 2.56 МБ
- Реализация TCP- и UDP-сокетов на контроллере FASTWEL CPM723-01 в среде разработки CODESYS V3.pdf / PDF 0.96 МБ
- Реализация сервера Modbus RTU с помощью интерфейсного модуля Fastwel и ПО CoDeSys.pdf / PDF 1.36 МБ
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
DIM76402-C1 |
Наименование
8-канальный универсальный модуль дискретного ввода; уровень логич. нуля от минус 3 до 5В;уровень логич. единицы от 15 до 30В; частота следования импульсов 0,8 –50000 Гц ; погрешность:от 0,8 до 5000Гц - не более 0,03% / от 5000 до 50000Гц - не более 0,3 |
Наличие на складе
Под заказ |
