DIM712 - Двухканальный модуль реле 250 В переменного тока, 30 В постоянного тока. Перекидные контакты

DIM712 - Двухканальный модуль реле 250 В переменного тока, 30 В постоянного тока. Перекидные контакты

Описание
Публикации

Руководство по эксплуатации

Руководство по программированию (модули ввода-вывода)

Изолированный выход, контакт типа C

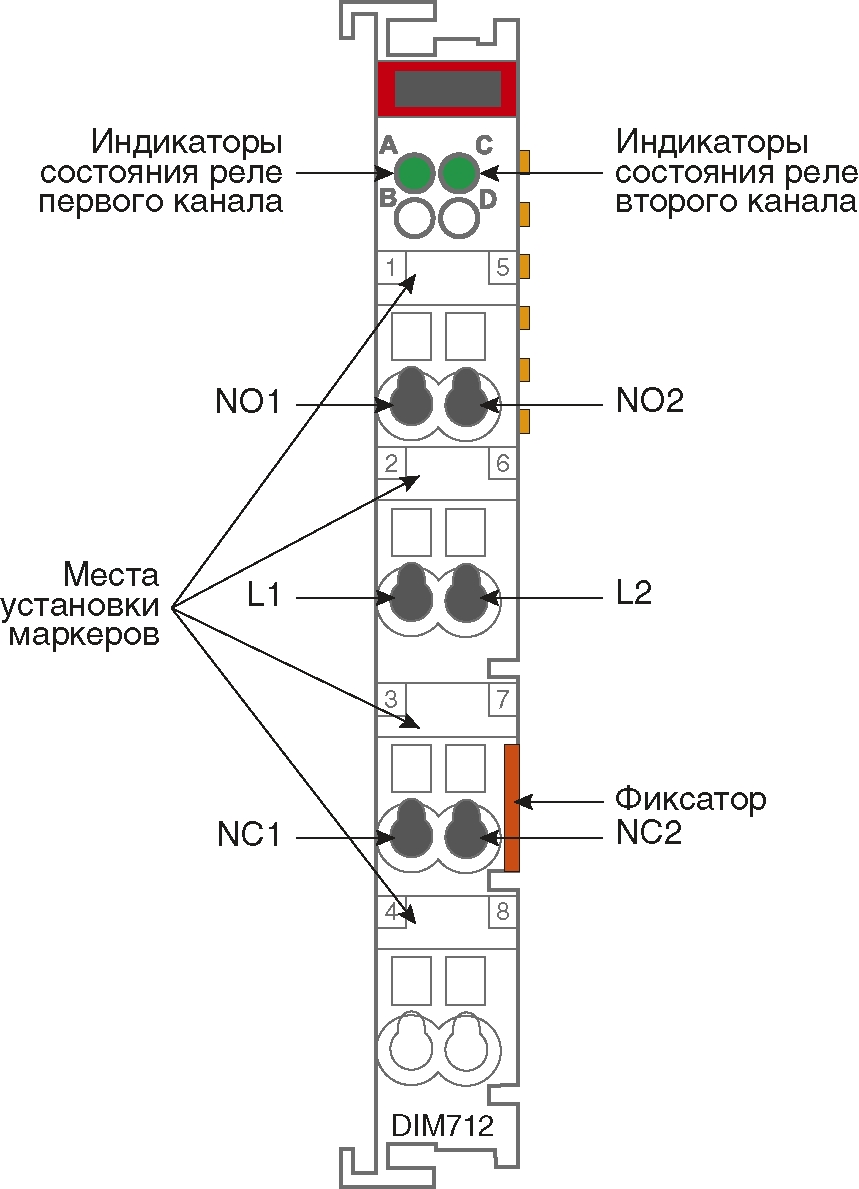

Модуль содержит два реле с перекидными контактами.

Для питания обмоток реле используется  внутреннее напряжение шины FBUS.

Для индикации состояния реле используются светодиоды.

В исходном состоянии замкнуты контакты 3-2 первого канала и  7-6 второго канала.

При протекании тока в катушке первого реле светится светодиод с меткой A и при этом замкнуты контакты 1-2.

При протекании тока в катушке второго  реле светится светодиод с меткой C и при этом замкнуты контакты 5-6.

Число каналов дискретного вывода2
Тип контактов реле C
Коммутируемое напряжениеПеременный ток – 250 В; постоянный ток — 30 В
Коммутируемый ток, не более1 A
Коммутируемая мощность, не болееПеременный ток – 1500 ВА; постоянный ток – 150 Вт
Минимальная нагрузка5 В, 0,01 A
Время переключения контактовДо 10 мс
Материал контактов релеСеребро + никель
Механическая прочность контактов1x107 переключений
Электрическая прочность контактов1x105 переключений
Диэлектрическая изоляция

4000 В (среднеквадратичное, между контактами и катушкой в течение 1 мин),

1000 В (среднеквадратичное, между контактами в течение 1 мин)

Потребляемый ток по внутренней шине
включены оба каналаДо 120 мА
включен один из каналовДо 75 мА
выключены оба каналаДо 30 мА
Среднее время наработки на отказ3 400 000 ч
Масса0,08 кг


Номер для заказа Наименование Наличие на складе
Номер для заказа
DIM71201
Наименование
2-канальный модуль релейного выхода; 250V AC / 30V DC; 1А; коммутируемая мощность (не более) -перем. ток – 1500 ВА; пост. ток – 150 Вт; изолированный выход; контакт типа С
Наличие на складе
131 шт.
