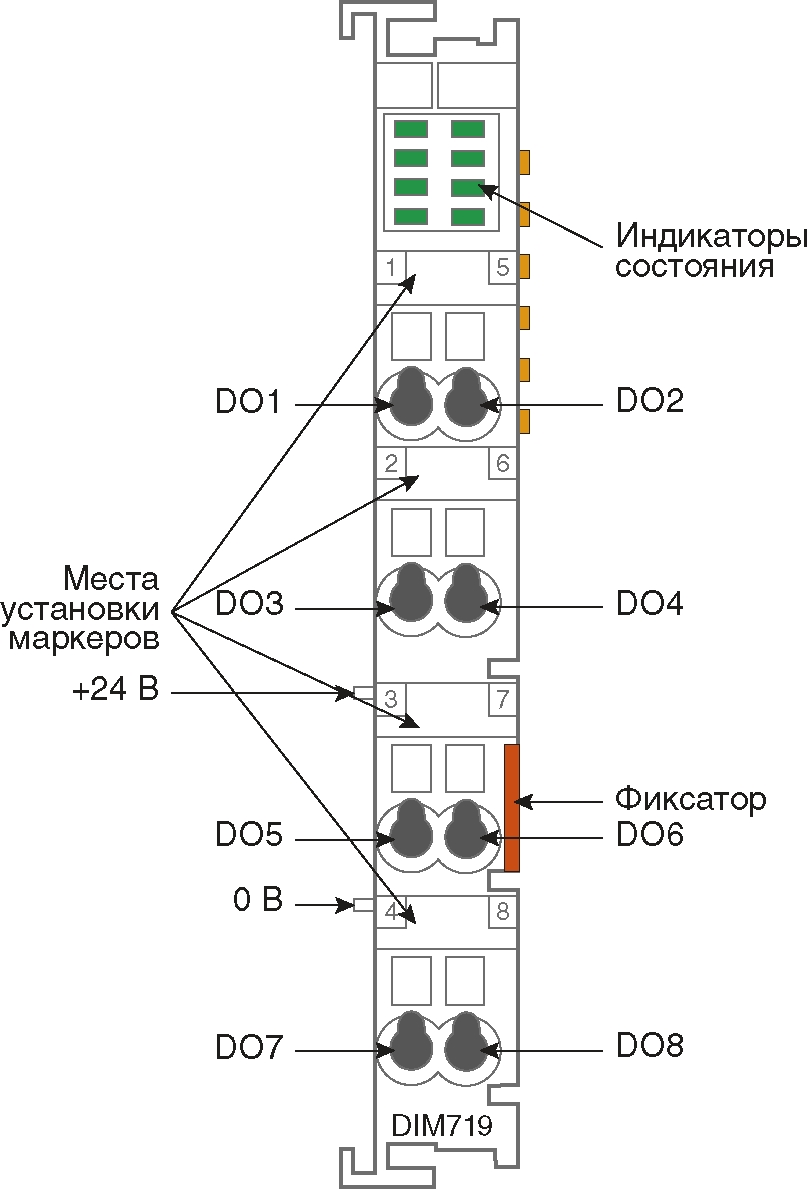

DIM719 - Восьмиканальный модуль дискретного вывода 24 В / 0,5 А постоянного тока (low-side switching) с защитой от КЗ, диагностикой и ШИМ-генерацией

DIM719 - Восьмиканальный модуль дискретного вывода 24 В / 0,5 А постоянного тока (low-side switching) с защитой от КЗ, диагностикой и ШИМ-генерацией

Описание
Публикации

Руководство по эксплуатации

Руководство по программированию (модули ввода-вывода)

Модуль предназначен для вывода 8 дискретных сигналов напряжения 24 В постоянного тока.

Все каналы изолированы от системы.

Для изоляции выходных сигналов от системы используется оптическая развязка.

Возможно использование четырех каналов (DO1… DO4) для ШИМ-генерации с частотой следования не более 1 кГц.

Ввод питания датчиков на шину распределения питания, осуществляется при помощи модулей OM751, OM752

Число цифровых каналов вывода8
Напряжение на входных контактах питания24 В (-15% … +20%)
Выходной ток одного канала0,5 А
Типы нагрузки

Резистивная.

Индуктивная.

Лампы.

Диагностика выходных каналов

Короткое замыкание.

Перегрузка.

Перегрев.

Обрыв цепи.

Ток определения короткого замыкания2 A
Потребляемый ток по внешней шине16 мА + ток нагрузки
Изоляция входных цепей

Оптическая, 500 В (вход/система);

500 В (вход/DIN-рейка)

Частота переключенияДо 500 Гц (ограничивается минимальным периодом прикладной программы, равным 1 мс)
Время переключения каналов0,1 мс
Генератор ШИМ (каналы DO1 … DO4)

Частота следования не более 1 кГц;

разрешение: 16 разрядов;

дискрет полупериода 50 мкс

Индикация состояния выходных каналовСветодиодная, 8 каналов
Потребляемый ток по внутренней шинеДо 50 мА
Среднее время наработки на отказ2 200 000 ч
Масса0,06 кг



Номер для заказа Наименование Наличие на складе
Номер для заказа
DIM71901
Наименование
8-канальный модуль дискретного вывода 24V ВС / 0.5A (low-side switching); защита от КЗ. диагностика; каналы (DO1…DO4) ШИМ генерации- частота следования импульсов не более 1 кГц
Наличие на складе
2 шт.
