Модуль расширения внутренней шины OM757 заменяет контроллер узла сети в сборке модулей и является ответной частью модуля OM756.
Руководство по программированию (модули ввода-вывода)
Модуль расширения внутренней шины OM757 заменяет контроллер узла сети в сборке модулей и является ответной частью модуля OM756.
Вместе с соединительным кабелем и модулем OM756 он позволяет разнести сборку узла сети на несколько отдельных сборок, имеющих один общий контроллер.
Модуль также служит для формирования напряжения питания внутренней шины (FBUS) модулей ввода-вывода.

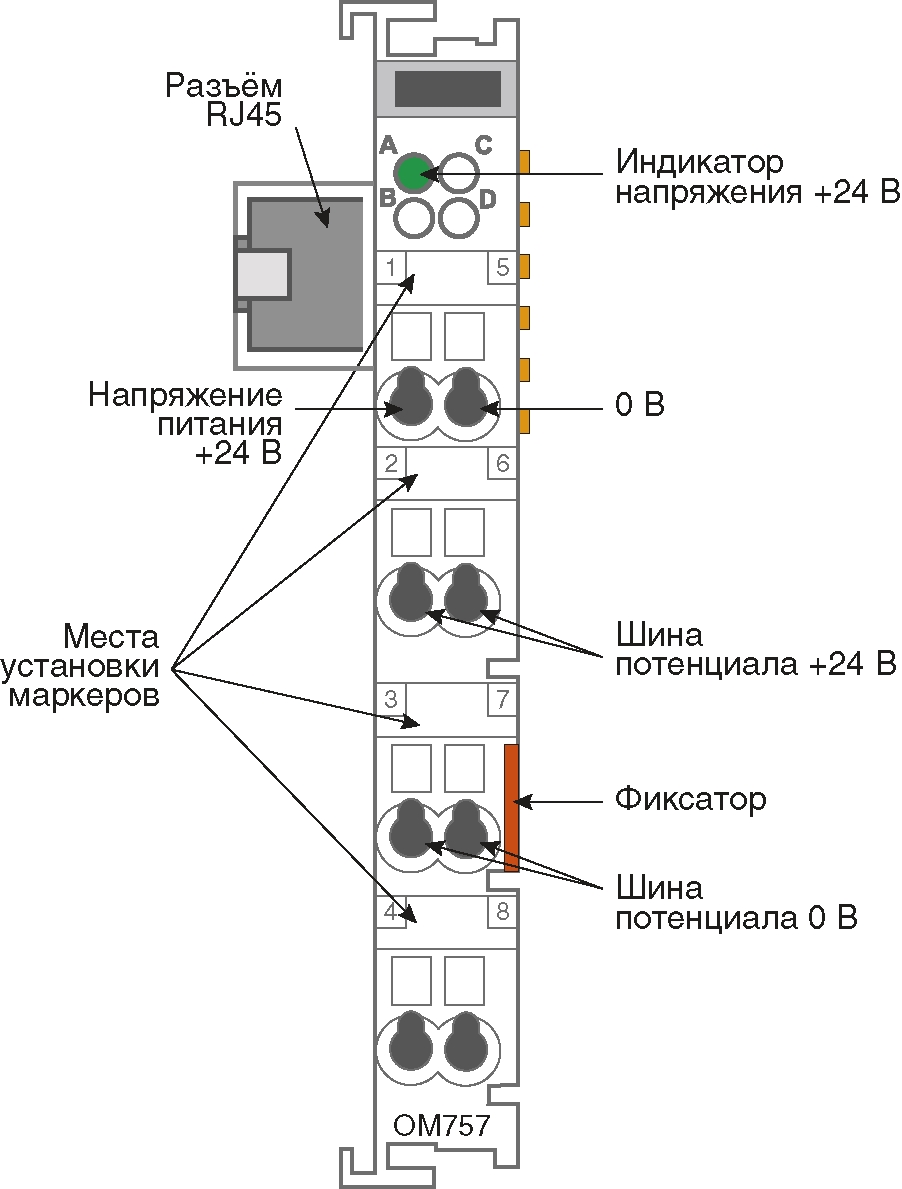

+5 В формируется из напряжения 24 В постоянного тока, подключаемого к клеммам 1 (+24 В) и 5 (0 В)
Модуль имеет клеммы для разводки потенциала шин питания.
| Соединение шины | 1 х RJ-45, розетка |
| Макс. расстояние между модулем OM756 и ответным модулем OM757 | 5 м |
| Среда передачи | Экранированный медный кабель (Ethernet patch cable) 4х2х0,25 мм2, витая пара, двойной экран |
| Напряжение питания | 24 В постоянного тока (-15% … +20%) |
| Максимальный ток нагрузки | 2 А |
| Напряжение на шине разводки потенциала | 24 В постоянного тока (-15% … +20%) |
| Максимальный ток на шине разводки потенциала | 10 А |
| Ток потребления | До 50 мА |
| Напряжение изоляции | 500 В (система/питание) |
| Среднее время наработки на отказ | 2 300 000 ч |
| Масса | 0,065 кг |
- DNP3 по-русски.pdf / PDF 1.42 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 1.pdf / PDF 0.9 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 2.pdf / PDF 7.87 МБ
- FASTWEL IO - развитие продуктовой линейки. Часть 3.pdf / PDF 2.37 МБ
- Объектно-ориентированное программирование в стандарте МЭК 61131-3.pdf / PDF 1.1 МБ
- Отечественный контроллер - лучше.pdf / PDF 2.56 МБ
- Реализация TCP- и UDP-сокетов на контроллере FASTWEL CPM723-01 в среде разработки CODESYS V3.pdf / PDF 0.96 МБ
- Реализация сервера Modbus RTU с помощью интерфейсного модуля Fastwel и ПО CoDeSys.pdf / PDF 1.36 МБ
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
OM75701 |
Наименование
Модуль расширения внутренней шины FBUS- левая сторона; макс. расстояние между модулем OM756 и ответным модулем OM757 не более 5 метров |
Наличие на складе
Под заказ |
