NIM745 — Модуль интерфейса Ethernet
Руководство по программированию (модули ввода-вывода)
Руководство пользователя на модуль интерфейсный NIM745
Модуль предназначен для управления модулями ввода-вывода Fastwel I/O в системах сбора и обработки данных, построенных на базе интерфейса Ethernet TCP/IP.
Модуль имеет два исполнения: NIM745-01 и NIM745-02.
Исполнение NIM745-01 является адаптером шины FBUS, предназначенным для интеграции с вычислительными устройствами, программное обеспечение которых разрабатывается на языках общего применения C и C++. Модуль имеет библиотеки поддержки для операционных систем Windows XP, Windows CE 5.0 и QNX. Указания по применению NIM745-01 приведены в сопроводительной документации к комплекту разработчика Fastwel FBUS SDK.
Исполнение NIM745-02 является непрограммируемым контроллером узла сети MODBUS TCP. Указания по применению NIM745-02 приведены в Руководстве по эксплуатации на модуль интерфейсный NIM745-02

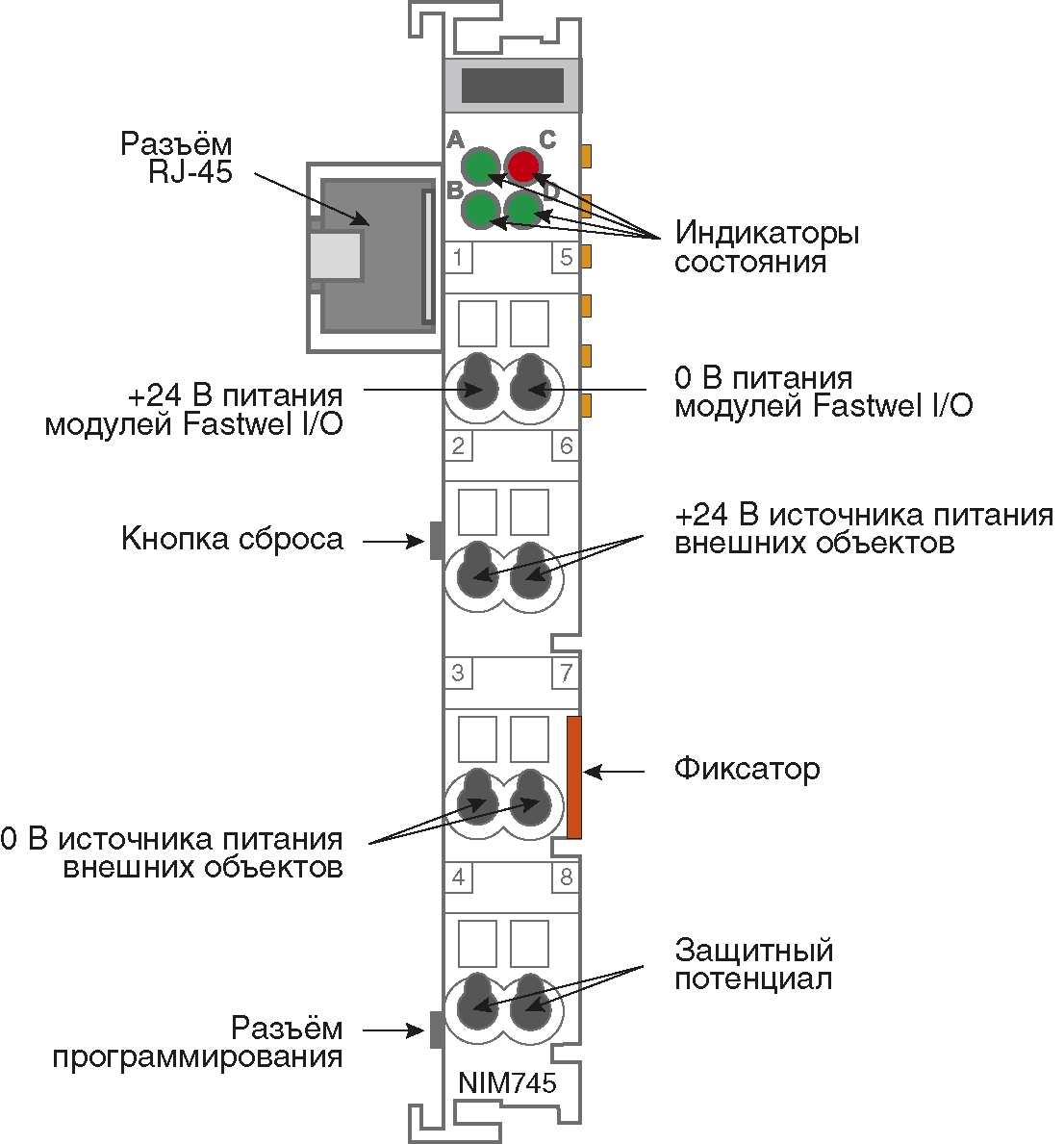

Цепи интерфейса Ethernet гальванически изолированы от внутренних цепей модуля NIM745.
Модуль формирует напряжение питания плюс 5 В для модулей ввода-вывода шины FBUS из напряжения 24 В постоянного тока.
NIM745 имеет клеммы для подключения источника питания датчиков внешних сигналов.
| Число модулей ввода - вывода на шине FBUS | До 64 |
| Скорость передачи данных по Ethernet | 10/100 Мбит/сек |
| Среда передачи данных Ethernet | Витая пара UTP 100 кат. 5 |
| Максимальная длина кабеля | 100 м |
| Напряжение питания: | 24 В (+20% -15%) постоянного тока |
| Установившееся значение потребляемого тока при напряжении питания 24 В | До 40 мА |
| Максимальный ток нагрузки на шине FBUS | 1,5 A |
| Напряжение на шине разводки потенциала | 24 В (+30% -25%) постоянного тока |
| Максимальный ток на шине разводки потенциала | 10 A |
| Среднее время наработки на отказ | 1 400 000 ч |
| Масса | 0,2 кг. |
