Модуль предназначен для подключения к системе FASTWEL-I/O  устройств, имеющих интерфейс RS-232C.

Модуль конструктивно выполнен в формате FASTWEL-I/O.

Все входы/выходы модуля гальванически изолированы от  шины FBUS.

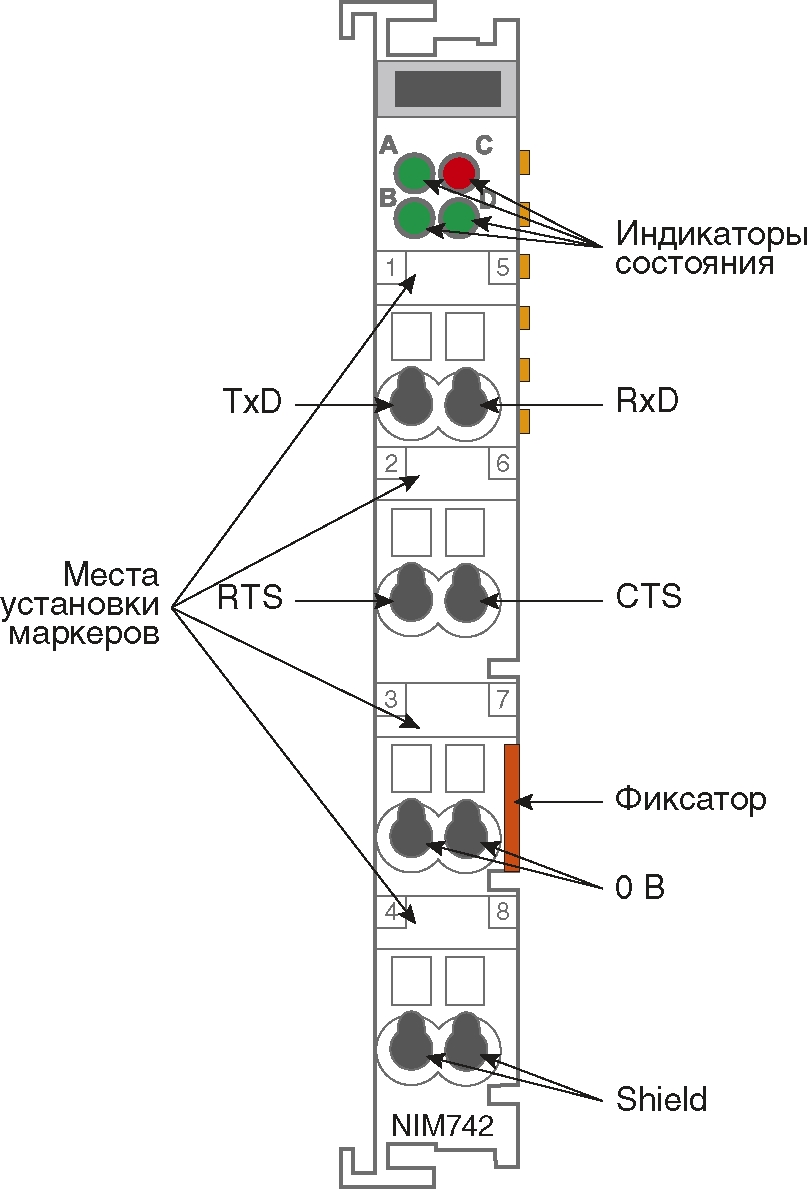

Модуль имеет светодиодную индикацию:

- светодиод с меткой A отображает приём модулем  данных от внешнего источника;

- светодиод с меткой B отображает приём/передачу данных по шине FBUS;

- светодиод с меткой С отображает передачу модулем  данных внешнему приёмнику;

- светодиод с меткой D отображает состояние ошибки на шине FBUS.

Тип интерфейса передачи данныхRS-232C
Скорость передачи данных1200 — 115 200 бит/с
Количество бит  данных7 или 8
Количество стоповых бит1 или 2
Контроль чётностиNone, Odd, Even
Встроенный буфер приёма1024 байт
Встроенный буфер передачи1024 байт
Напряжение изоляции система / питание500 В
Ток потребления по внутренней шинеДо 80 мА
Среднее время наработки на отказ2 600 000 ч
Масса0,065 кг


Номер для заказа Наименование Наличие на складе
Номер для заказа
NIM74201
Наименование
Модуль сопряжения интерфейсный FBUS -RS232C; cкорость передачи данных 1200 - 115200 б/сек; встроенный буфер приема 1000байт; встроенный буфер передачи 1000байт
Наличие на складе
Под заказ
заказать
Количество
-
+
