Линейка периферийных модулей Fastwel, выполненных в стандарте CPCI-S.0 3U, расширилась
благодаря очередной новинке — модулю аудио-/видеозахвата VIM554. Данный модуль предназначен для приема аналоговых видеосигналов стандартного разрешения (SDTV) и речевых аудиосигналов, преобразования их в цифровую форму и ввода в системную память компьютера.

Модуль использует скоростной интерфейс ввода/вывода (PCI Express x4) и рассчитан на применение в системах CPCI-S.0 3U совместно с вычислительными модулями Fastwel различных архитектур.

VIM554 обеспечивает прием следующих сигналов:

4/8 каналов видеосигнала стандартов: PAL (B, D, G, H, I, M, N, 60), SECAM, NTSC (4.43 МГц, M). Скорость ввода по каждому каналу: 25/30 кадр/с, в зависимости от стандарта видеосигнала;
4/8 аудиоканалов (моно-) от следующих аудио-источников: активные микрофоны, усилители, звуковые карты. Частота дискретизации — 8/16/32/44.1/48 КГц, разрядность выборок — 8/16 разрядов.
Модель VIM554-01 поддерживает до четырех каналов и занимает одно шагоместо в крейте, а исполнение VIM554-02 с поддержкой до 8 каналов – два.


При построении систем на базе VIM554, дальнейшая обработка аудио- и видеосигналов, например, реализация алгоритмов сжатия, производится вычислителями архитектуры х86 (CPC510, СРС512), графическими ускорителями (VIM556) или на базе ПЛИС (FPU500).

Системным интерфейсом сопряжения с другими модулями системы CompactPCI Serial для VIM554 является PCI Express x4. При этом ширина канала может быть и меньше – вплоть до х1, что позволяет устанавливать модуль в гибридные системы в соответствии со спецификацией PICMG 2.30.

Модуль поставляется как с обычным ребристым радиатором — для каркасов с воздушным охлаждением, так и в кондуктивном исполнении. Рабочий диапазон температур составляет –40…+85°C. VIM554 обеспечивает программную совместимость с ОС Windows Embedded Standard 7, 32/64 разряда, а также Linux 3.2.0.

По желанию заказчика VIM554 может поставляться в комплекте с модулями тыльного ввода RIO591/593, оснащёнными последовательными портами RC232/422/485 для управления видеокамерами.

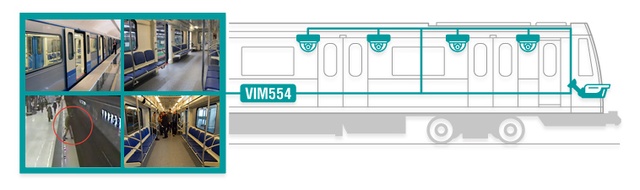

Одним из примеров применения VIM554 является система кругового панорамного обзора «АРГУС», построенная на базе следующих модулей Fastwel:
1 модуль центрального процессора х86 СРС510;
4 модуля графических ускорителей VIM556 на базе nVidia Quadro K2100M;
1 модуль видео-захвата VIM554-02 с подключением восьми камер;
1 модуль носителя SSD-диска KIC550.
Изображение поступает в АРГУС из блока с 8 видеокамерами. Картинка «сшивается» программно в панорамное изображение Full-HD 1920x1080, детектируются движущиеся объекты и фиксируются лица людей.

Система «АРГУС» решает следующие задачи:

улучшение обзора из труднодоступных мест (кабина транспортного средства, фортификационные сооружения):
обнаружение движения;
мониторинг обстановки в режиме реального времени:
захват и сопровождение целей;
обнаружение и распознавание объектов (техники, людей, лиц).
