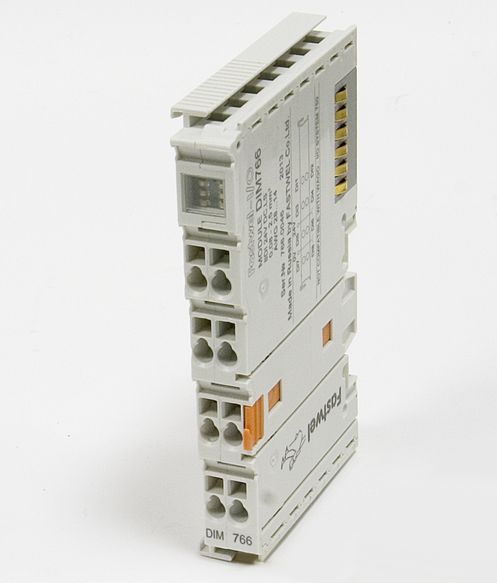

Новый модуль дискретного ввода DIM766

Новый модуль дискретного ввода DIM766

Новый модуль дискретного ввода DIM766

Новинка имеет восемь каналов дискретного ввода, способных функционировать в режиме цифрового входа типа 1 и/или типа 2 в соответствии с ГОСТ Р 51841-2001.

DIM766 обеспечивает возможность обнаружения обрыва цепи подключения источников сигнала:

- для датчиков типа «сухой контакт» в режиме цифрового входа типа 1 – при наличии резистора сопротивлением из ряда от 1,8 до 33 кОм, включенного параллельно датчику. Номиналы используемых резисторов должны задаваться при конфигурировании модуля;

- для датчиков с ненулевым током утечки в выключенном состоянии в режиме цифрового входа типа 2 – при токе в цепи подключения датчика, не превышающем 200 мкА.

Эти свойства критически важны для построения систем автоматизации в высокоответственных приложениях.

При настройке каналов на работу в режиме цифрового входа типа 1 к ним могут подключаться механические контакты или электронные ключи с током утечки до 200 мкА. В режиме цифрового входа типа 2 могут использоваться электронные ключи с током утечки от 250 мкА до 1,5 мА. Шунтирующие резисторы при этом устанавливать не требуется.

В модуле реализована фильтрация входных сигналов путем использования программно-задаваемых для каждого канала задержек включения и выключения из ряда от 1,4 до 300,0 мс.

Ввод питания датчиков осуществляется при помощи модулей OM751 или OM752.

Технические характеристики DIM766

Количество каналов дискретного ввода 8
Напряжение питания входных цепей 24 В (–15…+20%), через ножевые контакты распределения питания
Уровни входных сигналов Состояние Тип 1 Тип 2
«1» (включен) от 0,0 до 5,0 В, при токе более 250 мкА ток от 2,0 до 15,0 мА
«0» (выключен) болеe 16,1 B ток от 0,25 до 1,50 мА
Обрыв цепи при токе менее 200 мкА
Постоянная составляющая тока по одному каналу в состоянии «включен» Не более 1,5 мА при напряжении питания 30 В
Задержка включения, мс 1,4; 2,8; 4,2; 9,8; 20,0; 50,0; 100,0; 200,0; 300,0
выключения, мс 1,4; 2,8; 4,2; 9,8; 20,0; 50,0; 100,0; 200,0; 300,0
Номинал шунтирующего резистора контроля целостности цепи для датчиков типа 1, кОм 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2; 10,0; 12,0; 15,0; 18,0; 20,0; 22,0; 24,0; 27,0; 30,0; 33,0 (устанавливается программно)
Изоляция входных цепей Оптическая, 500 В (вход/система); 500 В (вход/DIN-рейка)
Потребляемый ток по внутренней шине Не более 65 мА
Индикация входного напряжения Светодиодная, 8 каналов
Виброустойчивость В соотв. с ГОСТ 28203-89 (IEC 60068-2-6)
Устойчивость к ударам В соотв. с ГОСТ 28213-89 (IEC 60068-2-27), ГОСТ 28215-89 (IEC 60068-2-29)
Устойчивость к радиопомехам В соотв. с ГОСТ Р 51318.22-99 Класс А (CISPR 22-97)
Устойчивость к электромагнитному излучению В соотв. с ГОСТ Р 50839-2000 (II группа) (BS EN 61000-6-2:2001)
Устойчивость входов к воздействию микросекундных импульсных помех большой энергии по ГОСТ Р 51317.4.5 Степень жесткости испытаний 3 (±2 кВ по схеме «провод-земля»)
Степень жесткости испытаний 2 (±1 кВ по схеме «провод-провод»)
Критерий качества функционирования B
Устойчивость входов к воздействию наносекундных импульсных помех большой энергии по ГОСТ Р 51317.4.4 Степень жесткости испытаний 2 (±0,5 кВ)
Критерий качества функционирования B
Степень защиты IP20
Диапазон рабочих температур –40…+85°С
Температура хранения –40…+85°С
Относительная влажность До 95% при 50 °С без конденсации влаги
Среднее время наработки на отказ 2 000 000 ч
Установочные размеры (W×H×L) 12×64×100 мм
Масса Не более 0,06 кг

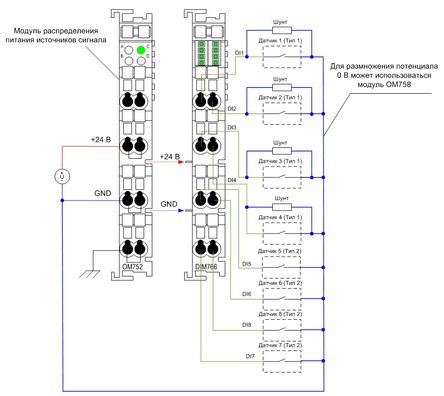

Схема подключения модуля DIM766

Приобрести изделия Fastwel можно у эксклюзивного дистрибьютора – компании ПРОСОФТ.
