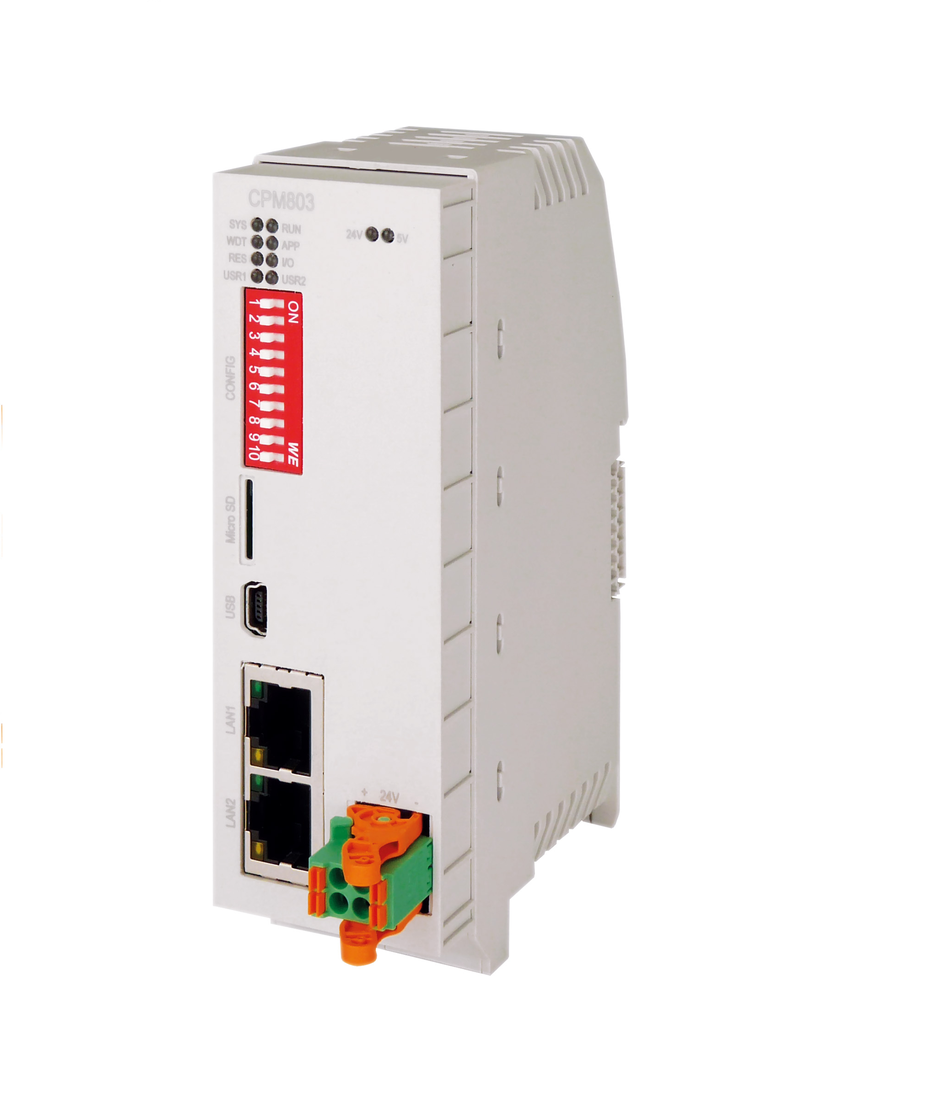

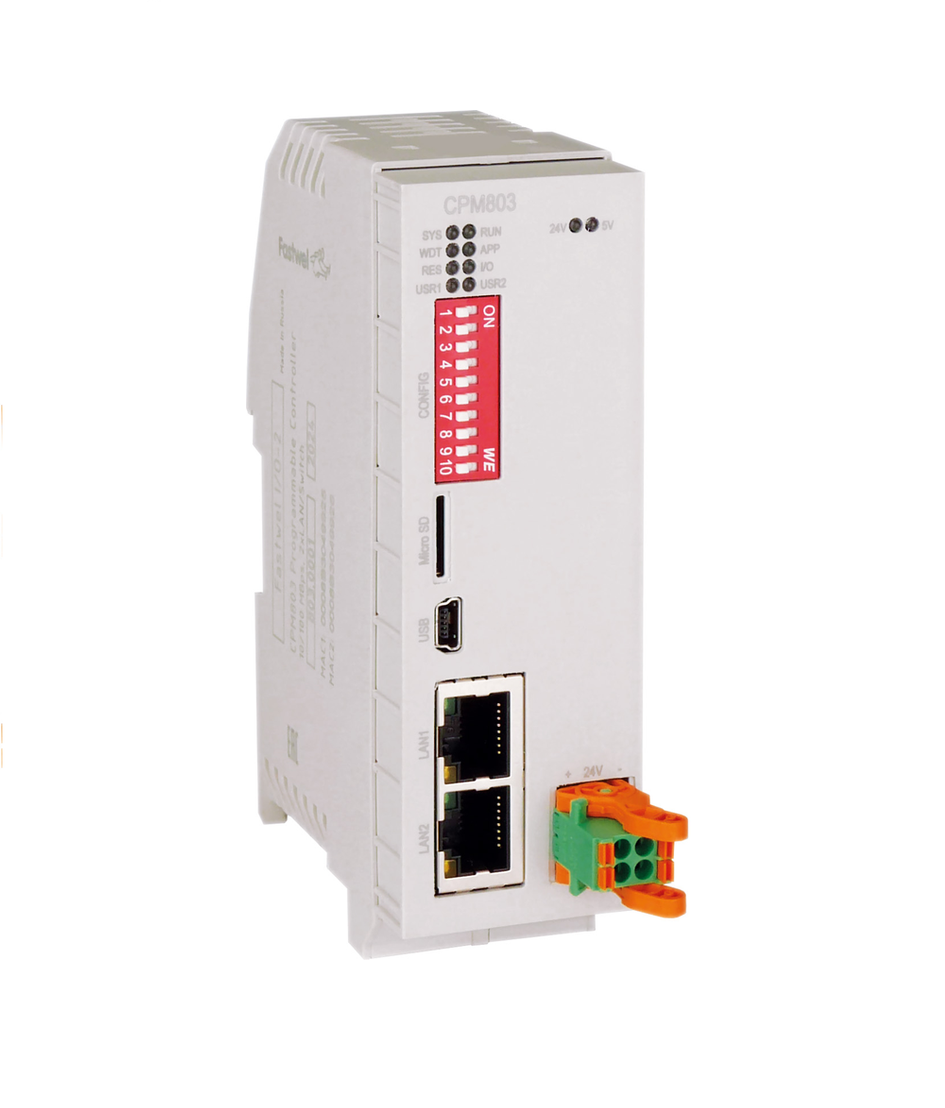

Предназначен для применения в составе программируемых логических контроллеров с переменным составом модулей Fastwel F800 и/или Fastwel I/O в качестве модуля центрального процессора.
Содержит встроенную адаптированную для контроллеров Fastwel систему исполнения приложений IDE МЭК 61131-03. Два порта Ethernet 10/100BASE-T могут функционировать в двух режимах: коммутируемом (подрежимы Switch и Ring) и некоммутируемом (подрежимы One Subnet и DSA). Через порты поддерживаются протоколы OPC UA (сервер), Modbus TCP (клиент и сервер), FTP, HTTP, NTP (клиент и сервер), IEEE 1588 и ГОСТ Р МЭК 60870-5-104 (ведущий и подчиненный узлы).
Через порты Ethernet с использованием модулей NIM745-01 также может быть реализовано до 2 удалённых межмодульных шин FBUS, что позволяет увеличить в 3 раза количество периферийных модулей в составе ПЛК, а также сделать систему управления распределённой.
В CPM803 реализована поддержка карт памяти microSD (SDSC, SDHC, Spec. v1.1, v2.0) с файловой системой FAT16/FAT32 объёмом до 32 Гбайт. При поставке в состав устройства входит карта microSD объемом не менее 1 Гбайт, которая может использоваться в качестве дополнительного дискового накопителя для хранения данных и параметров пользовательского приложения, а также для сохранения файлов журнала ПЛК.
Имеющаяся в контроллере статическая память с резервным батарейным питанием объемом 128 Кбайт предназначена для хранения энергонезависимых (RETAIN) переменных.
В состав контроллера входит неизолированный преобразователь напряжения с выходным напряжением 5 В постоянного тока, который обеспечивает электропитание цифровой части контроллера и модулей ввода-вывода, подключенных к локальной межмодульной шине FBUS.

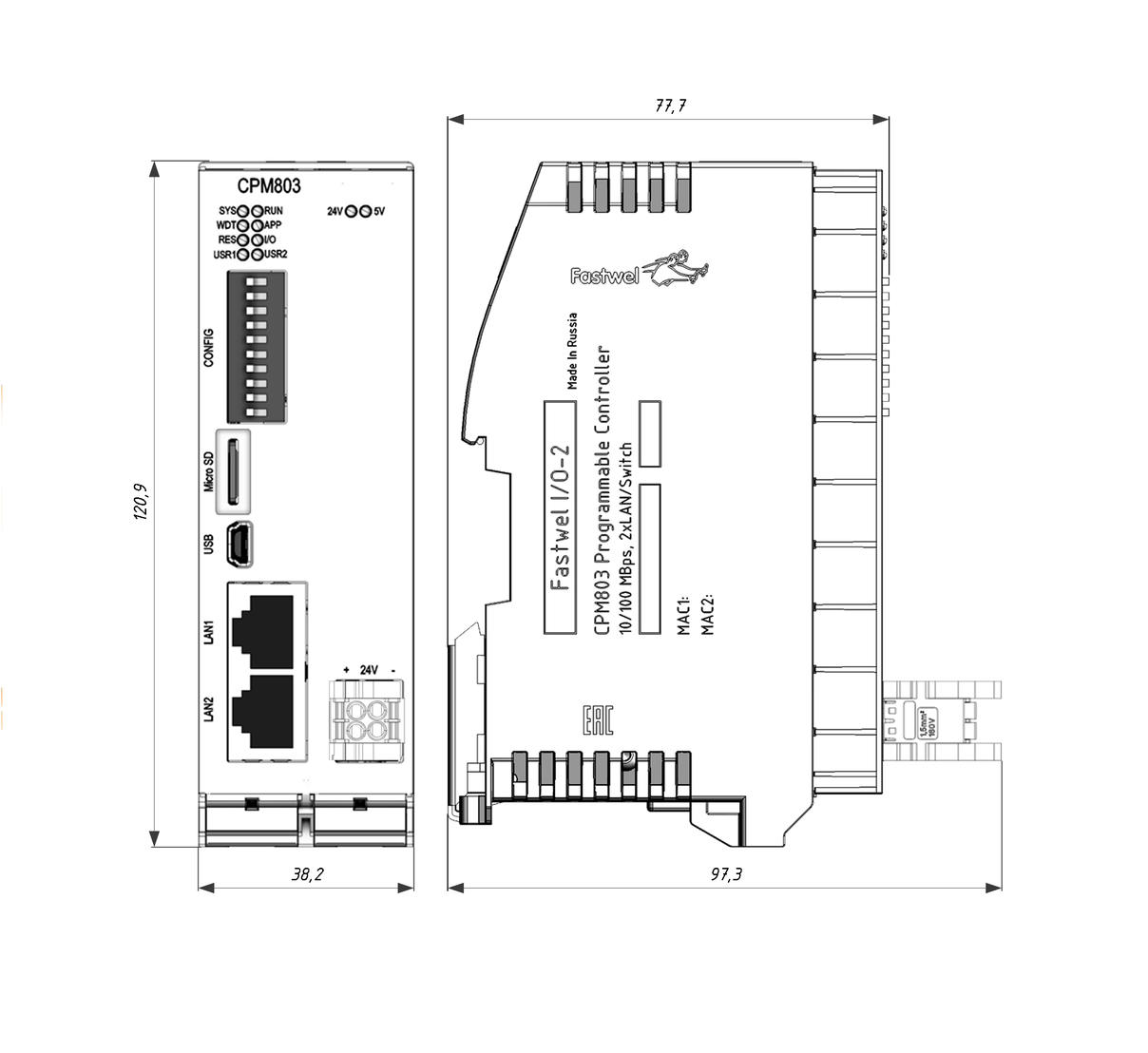

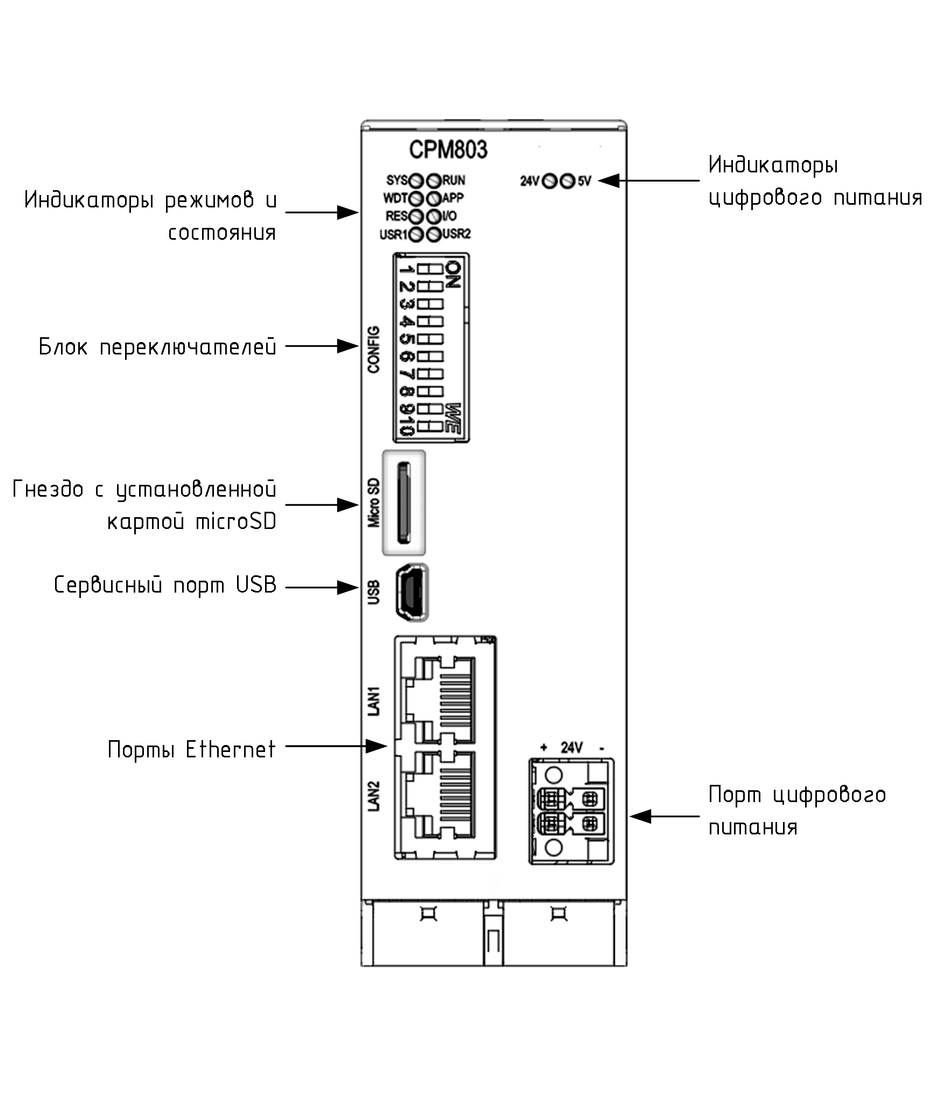

Поддержка протокола Modbus RTU/ASCII (ведущий и ведомый) реализуется путем использования коммуникационных модулей NIM841 (RS-485) и NIM842 (RS-232C). Через них же обеспечивается автоматическая маршрутизация запросов Modbus TCP в локальные сети Modbus RTU. Сервисный порт USB, расположенный на передней панели, используется для взаимодействия контроллера с интегрированной средой разработки.
Ответная часть соединителя питания и соединитель шины FBUS входят в комплект поставки контроллера.
Основные функциональные характеристики
|
Параметры системы исполнения приложений
|
|
|
Среда разработки приложений
|
Astra.IDE (версия 1.7.0.0 и выше)
CODESYS V3 (версия 3.5.14.100 и выше)
|
|
Размер области памяти входных переменных приложения, байт
|
524288
|
|
Размер области памяти выходных переменных приложения, байт
|
524288
|
|
Размер области памяти исполняемого кода приложения, байт, не более
|
21810380
|
|
Размер области памяти энергонезависимых переменных, байт
|
131048
|
|
Количество циклических задач, не более
|
16
|
|
Количество ациклических задач, не более
|
64
|
|
Количество свободно-исполняемых задач, не более
|
16
|
|
Период циклической задачи, мс
|
1 – 65530
|
|
Специальные функции системы исполнения приложений
|
Управление доступом, мониторинг переменных, пошаговая отладка, горячее обновление приложения, просмотр стека вызовов при отладке, встроенная трассировка значений, браузер ПЛК, журнал ПЛК
|
|
Подсистема ввода-вывода
|
|
|
Количество локальных шин FBUS
|
1
|
|
Количество удаленных шин FBUS, не более
|
2
|
Период опроса модулей ввода-вывода по
локальной шине, мс
|
1 – 1000
|
Период опроса модулей ввода-вывода по
удаленной шине, мс
|
5 – 1000
|
Количество поддерживаемых последовательных портов
RS-232C/RS-422/RS-485 (через коммуникационные модули), не менее
|
32
|
|
Сервис сервера Modbus TCP
|
|
количество независимых экземпляров,
не более
|
2
|
количество одновременных соединений
с клиентами
|
32
|
|
Количество независимых экземпляров сервиса ведущего/ведомого устройства Modbus RTU
|
16/16
|
Поддерживаемые типы запросов Modbus (для TCP и RTU)
|
01, 02, 03, 04, 05, 06, 0Fh, 10h, 17h
|
