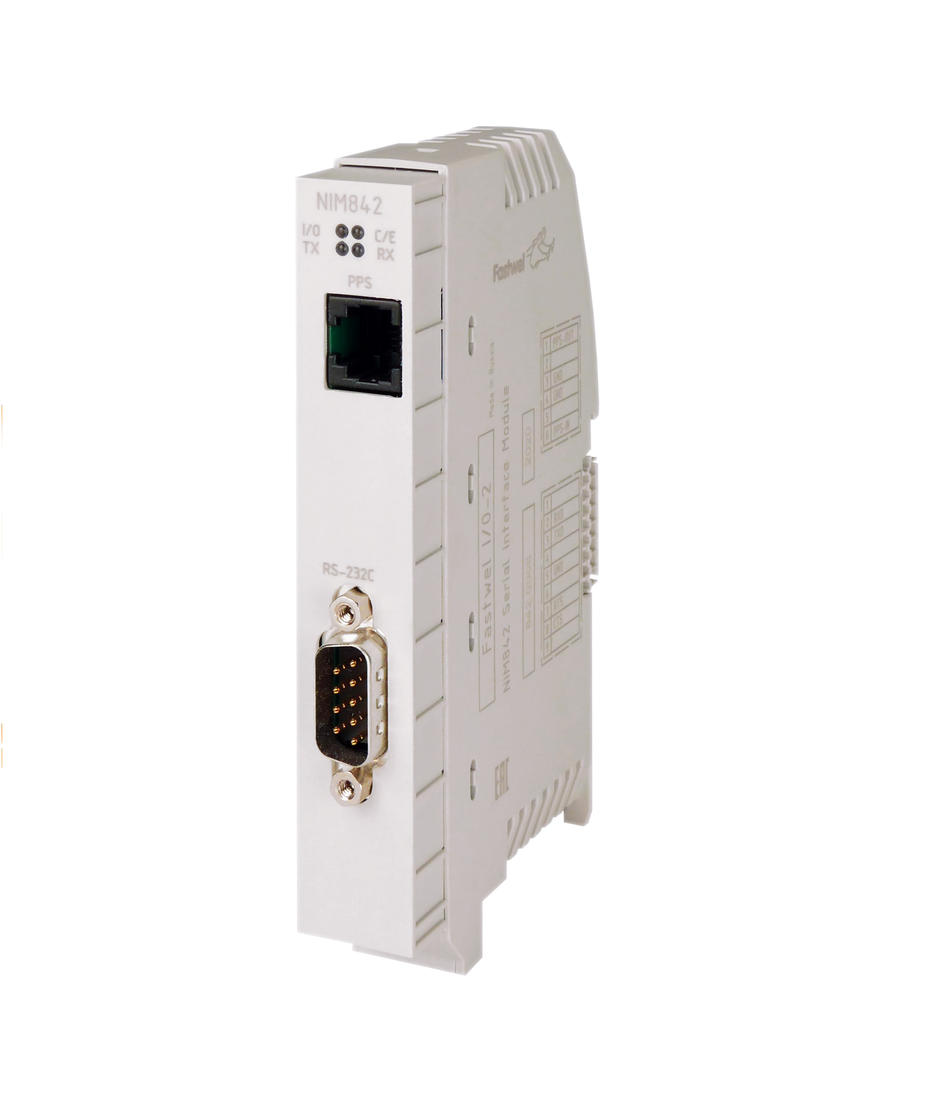

NIM842 — Модуль последовательного интерфейса RS-232C
Модуль предназначен для реализации функции дополнительного последовательного порта интерфейса EIA/TIA RS-232С в ПЛК на базе контроллера Fastwel F800, который может использоваться совместно либо с библиотекой SysCom для реализации собственных протоколов обмена либо со встроенными сервисами промышленных протоколов Modbus RTU/ASCII. При этом может быть сконфигурировано и использовано до 16 подчиненных (ведомых) устройств и до 16 мастеров (ведущих устройств) Modbus RTU или ASCII.

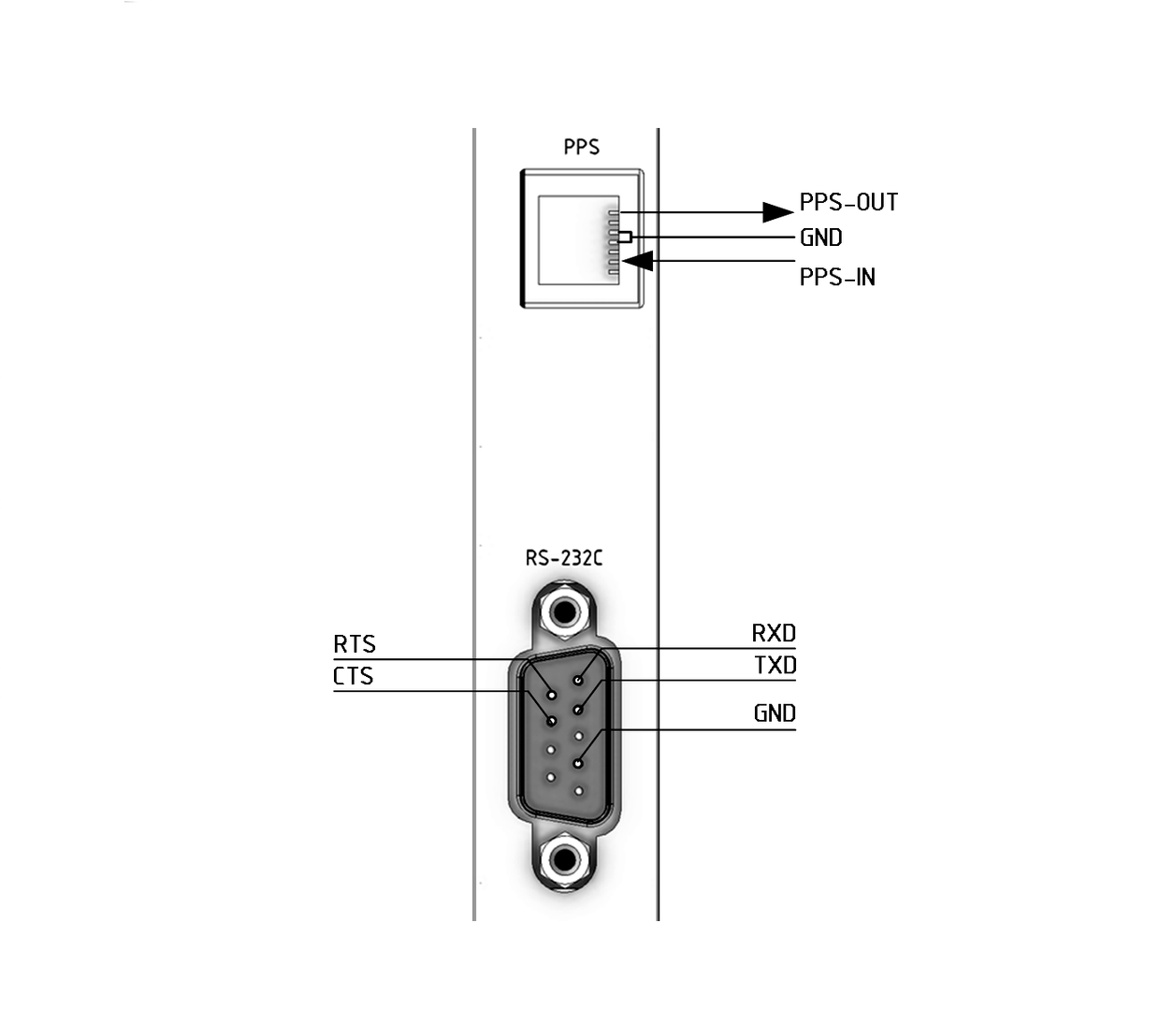

Для подключения внешних устройств с интерфейсом RS-232C модуль оснащен вилкой типа DB9M, а для ввода сигнала 1PPS используется розетка RJ-11.
Два светодиодных индикатора "TX" и "RX" служат для отображения состояния соответственно передачи и приема данных по последовательному каналу связи.
Соединитель шины FBUS входит в комплект поставки модуля.
| Количество каналов | 1 |
| Тип интерфейса передачи данных | RS-232C |
|
Скорость обмена, бит/с |
100, 200, 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 |
| Количество бит данных | 7 или 8 |
| Количество стоповых бит | 1 или 2 |
| Режимы контроля чётности | None, Odd, Even |
| Размер встроенного буфера приёма, байт, не менее | 4096 |
|
Размер встроенного буфера передачи, байт, не менее |
4096 |
| Диэлектрическая прочность изоляции, действующее значение переменного тока синусоидальной формы, в течение 1 мин, В |
|
| между линиями коммуникационного порта и межмодульной шиной | 1000 |
| между линиями коммуникационного порта и DIN-рейкой | 1000 |
|
Потребляемая мощность от шины FBUS, Вт, не более |
0,6 |
| Среднее время наработки до отказа (MTTF), ч, не менее | 2 500 000 |
| Масса, г, не более | 90 |
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
NIM842-01 |
Наименование
Модуль интерфейсный, 1 канал RS-232C |
Наличие на складе
16 шт. |
заказать
|
