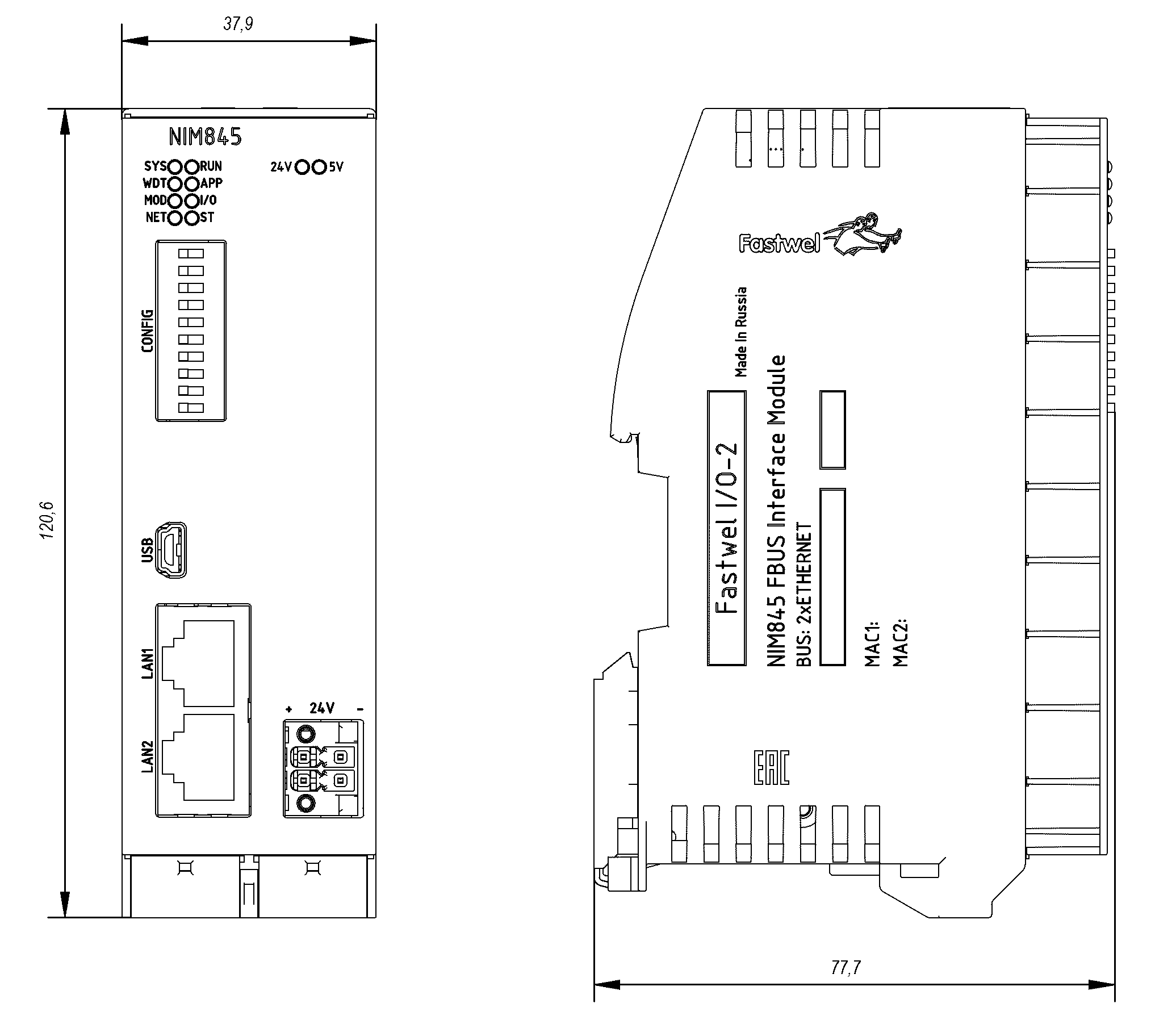

NIM845 — Интерфейсный управляющий модуль для сети Ethernet

Является непрограммируемым контроллером узла сети Ethernet 10/100BASE-T, выполняя функцию удаленного адаптера шины FBUS. Предназначен для интеграции через сеть Ethernet наборов периферийных модулей Fastwel F800 с программируемыми контроллерами серий Fastwel F800 (CPM803, CPM810 и CPM833) и Fastwel I/O (CPM723).

NIM845 имеет два порта Ethernet 10/100BASE-TX, которые могут быть настроены для работы в некоммутируемом или в одном из коммутируемых режимов. Причём в коммутируемых режимах (Кольцо или Коммутатор)  обеспечивается возможность подключения модуля к сетям Ethernet с линейной или кольцевой топологии с минимальным использованием дополнительного коммутационного оборудования.

Настройка параметров NIM845 выполняется в веб-конфигураторе при помощи веб-браузера и заключается в настройке режима работы встроенного коммутатора портов Ethernet, установке IP-параметров модуля, номеров IP-портов и интерфейсов сервиса FBUS, а также таймаута соединения с удаленным клиентом протокола FBUS.

Взаимодействие между приложением для программируемого контроллера и периферийными модулями, подключенными к NIM845, осуществляется с использованием протокола шины FBUS, инкапсулированного в протокол транспортного уровня TCP/IP (FBUS TCP).

Для разработки приложений свободно программируемых контроллеров на языках общего применения модуль NIM845 имеет программную поддержку для операционных систем Windows, Linux и QNX в виде комплекта разработчика Fastwel FBUS SDK.

Поддержка NIM845 для программируемых контроллеров со средой исполнения приложений МЭК 61131-3 имеется в Fastwel PLC Application Toolkit в виде описаний устройств FBUS Удаленный TCP-порт, добавляемых в проект приложения в IDE 61131-3.

Встроенный неизолированный преобразователь напряжения обеспечивает электропитание цифровой части модуля, а также подключенных к нему по шине FBUS периферийных модулей.

Ответная часть фронтального соединителя питания и соединитель шины FBUS входят в комплект поставки модуля.
