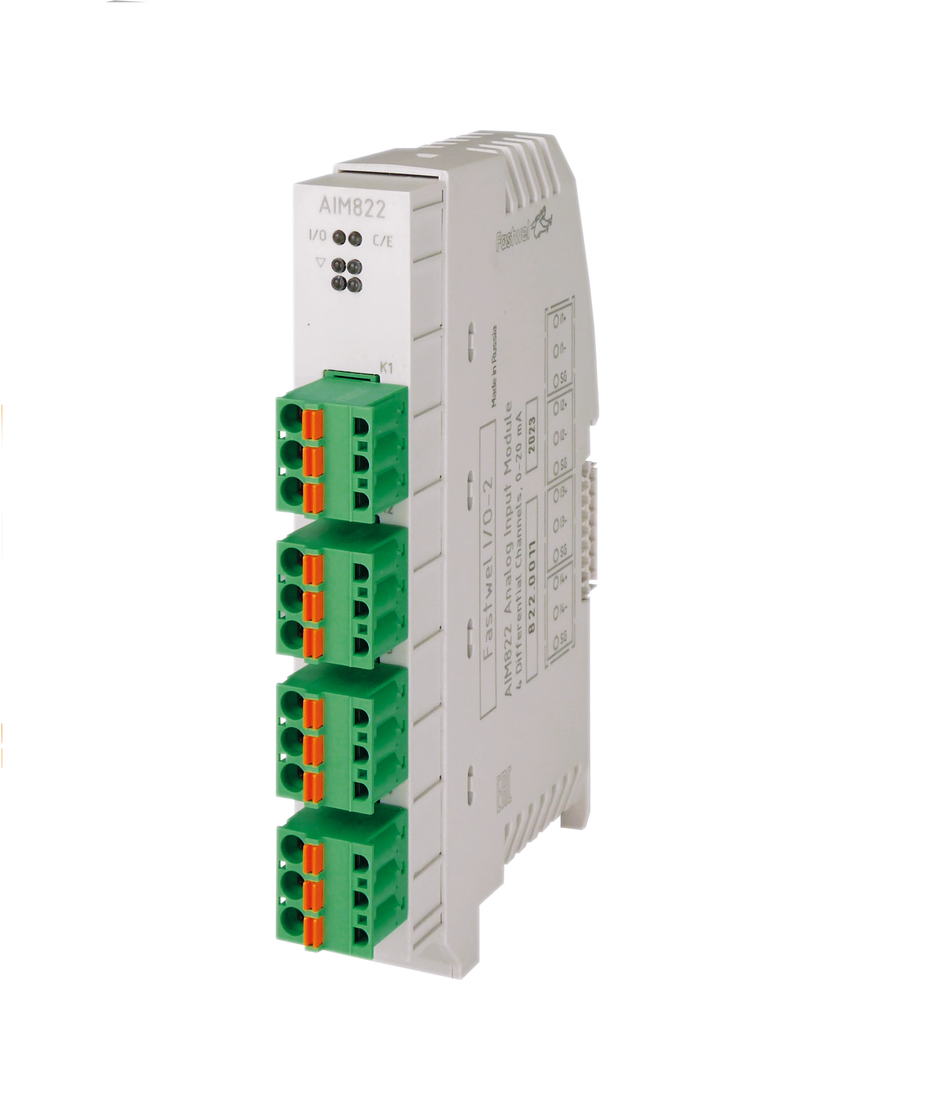

AIM822 — Модуль аналогового ввода, 4 дифференциальных канала, АЦП 23 разряда, диапазон измерения 0–20 мА

В РАЗРАБОТКЕ

Описание

Заказать

Имеет четыре изолированных друг от друга дифференциальных канала аналогового ввода сигналов постоянного тока в диапазоне от 0 до 20 мА, реализованных на базе дельта-сигма АЦП.

В каждом канале предусмотрена аппаратная фильтрация входных сигналов, а также схемы защиты от перегрузки, перенапряжения и неправильной полярности подключения источников сигнала.

Источники питания токовой петли 0–20 мА в составе модуля отсутствуют.

Двухцветные светодиодные индикаторы обеспечивают отображение текущего состояния каждого канала: отсутствие, норма и отказ (перегрузка, ошибка АЦП, ошибка полярности, выход за границы диапазона или заданных пределов измерения).

Ответные части фронтальных соединителей и соединитель шины FBUS входят в комплект поставки модуля.

Основные технические характеристики

Количество каналов измерения тока	4
Тип входов	Дифференциальный
Диапазон измерения, мА	0 – 20
Диапазон преобразования, мА	0 – 20,5
Входное сопротивление при Iвх=20 мА, Ом, не более	100
Разрешающая способность АЦП, разрядов, не менее	23 + знак
Время преобразования входного сигнала по одному каналу, мс, не более	5
Пределы допускаемой основной приведенной погрешности измерения при 25 °С, ±%	0,05
Дополнительная температурная погрешность измерения, %/K	0,005
Значение входного напряжения срабатывания защиты от перегрузки каналов измерения тока, В, не более	16
Значение входного напряжения срабатывания защиты от перенапряжения, для диапазонов, В, не более	±36
Потребляемая мощность от шины FBUS, Вт, не более	0,6
Среднее время наработки до отказа, ч, не менее	1800000
Масса, г, не более	130
