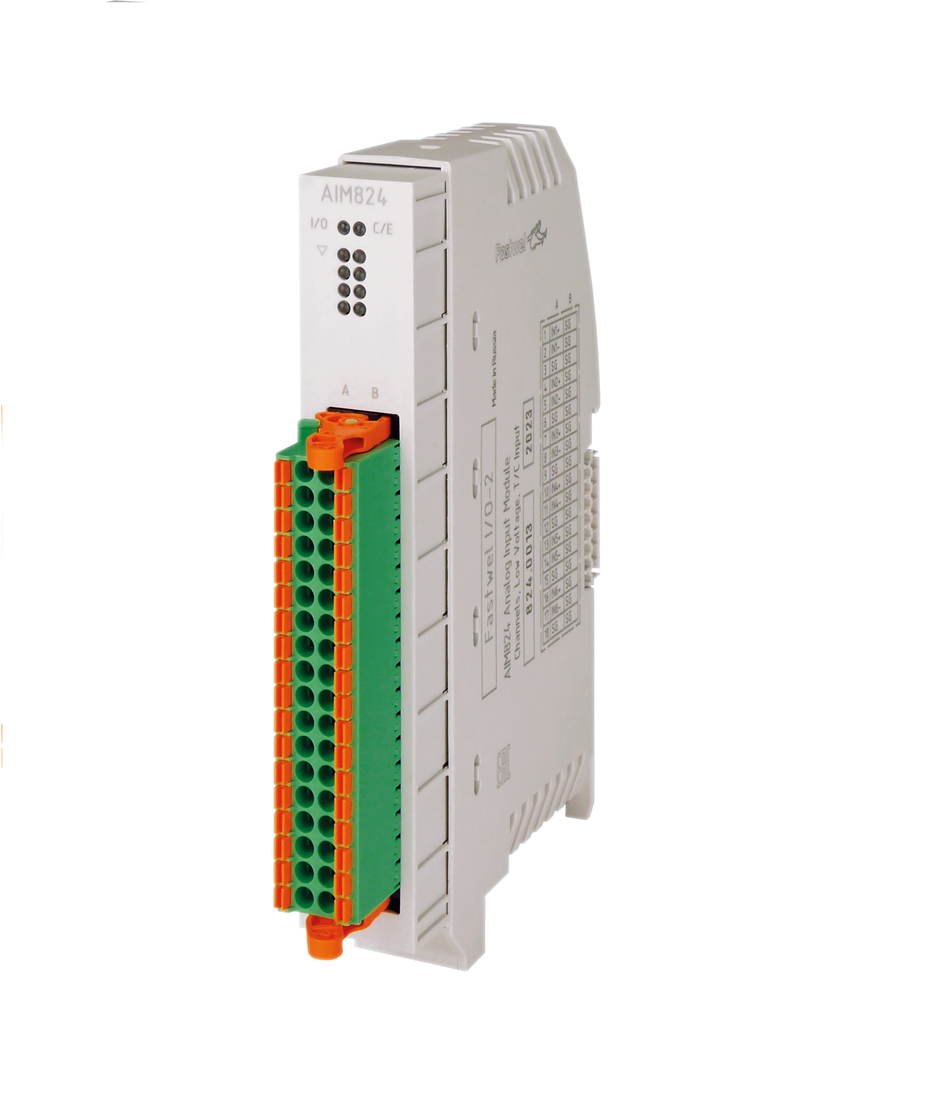

AIM824 — Модуль аналогового ввода, 6 каналов ввода сигналов термопар

В РАЗРАБОТКЕ

Описание

Заказать

Имеет шесть изолированных друг от друга дифференциальных каналов аналогового ввода и предназначен для измерения температуры при помощи термопар, а также измерения напряжения малой величины.

Каждый канал имеет средства аппаратной фильтрации входных сигналов, цепи подавления синфазной составляющей;напряжения входного сигнала и автоматического контроля целостности цепей от источника сигнала.

Поддерживает три режима компенсации температуры холодного спая: внутренняя компенсация, внешняя компенсация и без компенсации. Для реализации режима внутренней компенсации модуль имеет два встроенных прецизионных датчика температуры спая.

Шесть светодиодных индикаторов обеспечивают отображение текущего состояния каждого канала модуля.

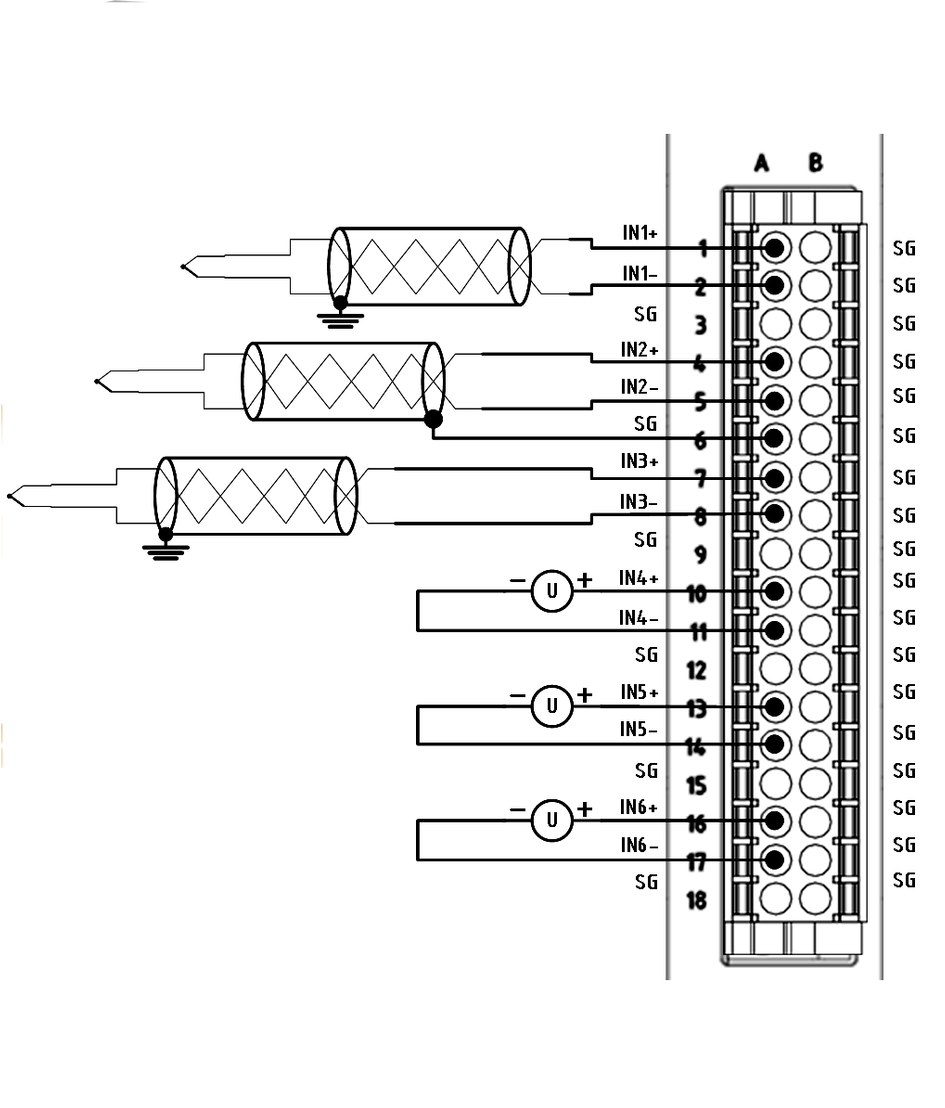

Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.

Основные технические характеристики

Количество каналов	6
Тип входов	Дифференциальный
Типы термопар и диапазоны измерения температуры	Тип термопары	Диапазон измерения, °C
	ТЖК (J) ТХА (K) ТНН (N) ТМК (T) ТХКн (E) ТПП (R) ТПП (S) ТПР (B) ТХК (L) ТМК (M) ТВР (A-1) ТВР (A-2) ТВР (A-3)	от –100 до +1200 от –100 до +1370 от –100 до +1300 от –100 до +400 от –100 до +1000 от 0 до 1700 от 0 до 1700 от +600 до +1800 от –200 до +800 от –200 до +100 от 0 до 2500 от 0 до 1800 от 0 до 1800
Диапазоны измерения напряжения, мВ	±75, ±300, ±750
Входное сопротивление, МОм, не менее	10
Разрешающая способность АЦП, разрядов, не менее	23 + знак
Время преобразования входного сигнала по одному каналу, мс, не более	20
Метод опроса каналов	Параллельный
Пределы допускаемой основной абсолютной погрешности измерения температуры при 25 °C, ±°C¹
ТЖК (J), ТХА (K), ТНН (N), ТХКн (E) ТМК (T), ТХК (L) ТПП (R), ТПР (B) ТПП (S) ТМК (M) ТВР (A-1), ТВР (A-2), ТВР (A-3)	0,05 0,10 0,30 0,40 0,15 0,20
Пределы допускаемой основной абсолютной погрешности измерения температуры холодного спая при 25°C, °C	±2
Пределы допускаемой основной приведённой погрешности измерения напряжения при 25 °С, %	±0,05

Дополнительная температурная погрешность измерения, %/K	0,005
Диэлектрическая прочность изоляции, среднеквадратичное значение, В, в течение 1 мин
между входами и межмодульной шиной	500
между входами	500
Потребляемая мощность от шины FBUS, Вт, не более	0,8
Среднее время наработки до отказа, ч, не менее	1 600 000
Масса, г, не более	130
¹ - получено при калибровке по обратной номинальной статической характеристики без компенсации температуры холодного спая
