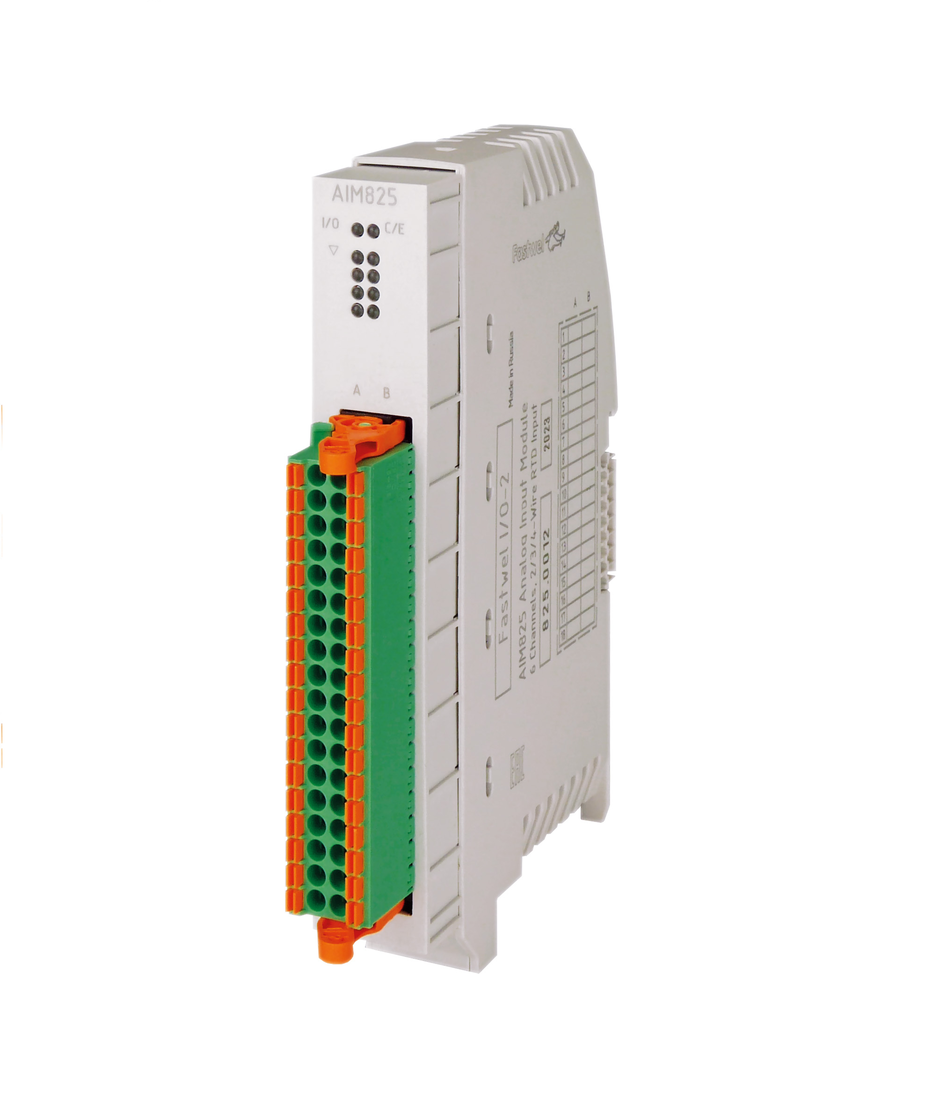

AIM825 — Модуль аналогового ввода, 6 каналов ввода сигналов термометров сопротивления
Описание
Заказать
Модуль имеет шесть каналов, предназначенных для измерения сопротивления, а также измерения температуры с помощью термометров сопротивления.
Каждый канал имеет средства аппаратной фильтрации входных сигналов, цепи подавления синфазной составляющей напряжения входного сигнала и автоматического контроля целостности цепей подключения источника сигнала.

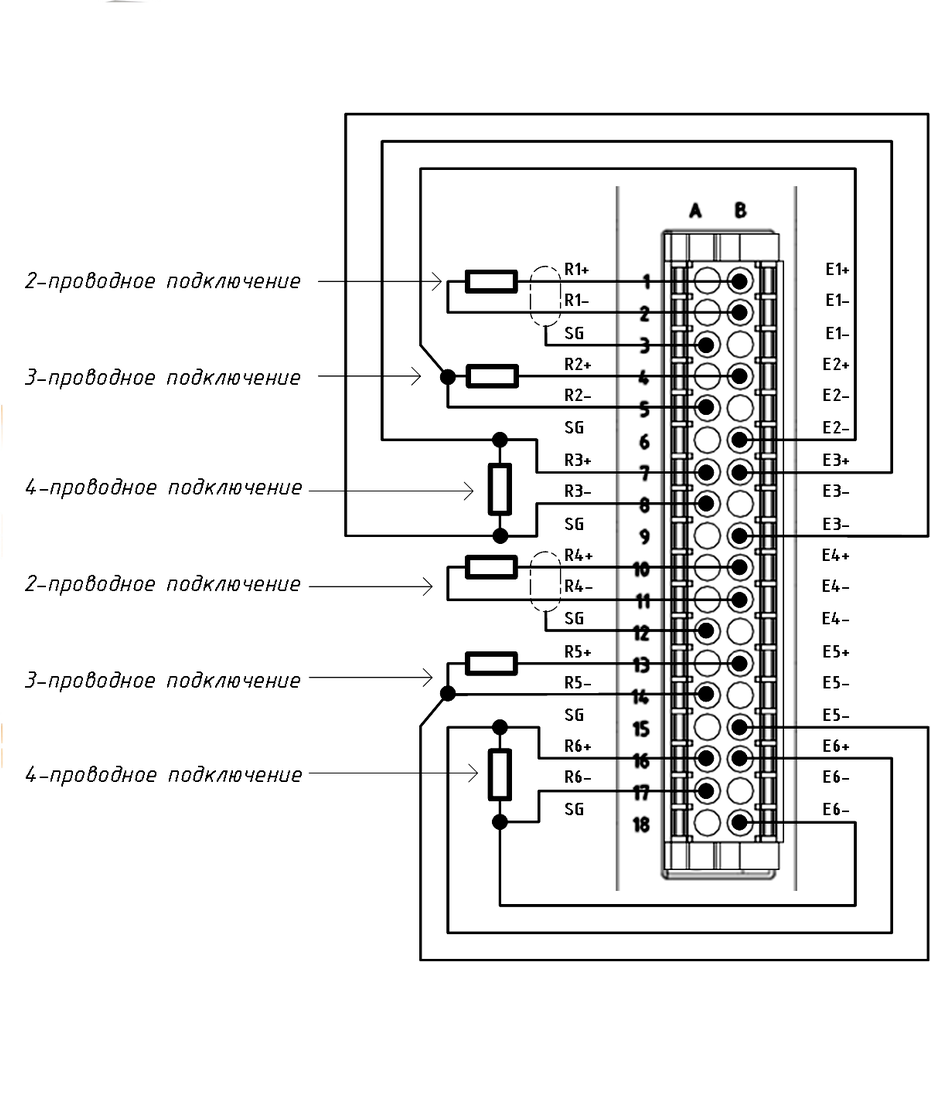

Подключение датчиков (резисторы или термометры сопротивления) может производиться по 2-, 3- и 4-проводной схеме.
Шесть двухцветных светодиодных индикаторов обеспечивают отображение текущего состояния каждого канала модуля (Отключен/Норма/Отказ).
Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.
| Количество каналов | 6 | ||
| Тип подключения датчика | 2-проводный, 3-проводный, 4-проводный | ||
|
Типы датчиков и диапазоны измерения температуры |
Тип датчика
|
Диапазон измерения, °C |
|
|
Pt50 (W100=1,3850) Pt100 (W100=1,3850) Pt200 (W100=1,3850) Pt500 (W100=1,3850) Pt1000 (W100=1,3850) |
от –200 до +850 | ||
|
Ni100 (W100=1,6710) Ni120 (W100=1,6710) |
от –60 до +180 |
||
|
Cu50 (W100=1,4260, R0=50) Cu100 (W100=1,4260, R0=100) |
от –50 до +230 | ||
|
Cu50 (W100=1,4260, R25=50) Cu100 (W100=1,4260, R25=100) |
от –50 до +230 |
||
|
ТСП 50П (W100=1,3910) ТСП 100П (W100=1,3910) |
от −200 до +850 | ||
|
ТСП 50М (W100=1,4280) ТСП 100М (W100=1,4280) |
от −180 до +200 | ||
| Диапазоны измерения сопротивления, Ом | |||
| 0–200, 0–400, 0–800, 0–4000 | |||
| Разрешающая способность дельта-сигма АЦП, разрядов, не менее | |||
| 23+знак | |||
|
Время аналого-цифрового преобразования по каналу, мс, не более |
|||
| 50 | |||
|
Метод опроса каналов |
|||
| Параллельный | |||
| Основная приведённая погрешность измерения температуры при 3- и 4-проводном подключении при 25 °C, ±% | |||
|
0,05 |
|||
| Основная приведённая погрешность измерения сопротивления при 3- и 4-проводном подключении при 25 °C, ±% | |||
|
0,05 |
|||
| Дополнительная погрешность измерения температуры, %/K | 0,0025 | ||
| Дополнительная погрешность измерения сопротивления, %/K | |||
| 0,0025 | |||
| Разрешение измерения температуры (во всём диапазоне), °С | 0,02 | ||
| Потребляемая мощность от шины FBUS, Вт, не более | 0,8 | ||
| Среднее время наработки до отказа (MTTF), ч, не менее | 1 500 000 | ||
| Масса, г, не более | 130 | ||
