AIM826 — Модуль аналогового ввода, 8 однопроводных каналов, 16 разрядов, диапазоны измерения 0...10 В, 0...40 В, ±10 В и 0-20 мА
Модуль AIM826 предназначен для приема аналоговых сигналов датчиков в виде силы тока и/или напряжения постоянного тока.
Модуль имеет восемь однопроводных каналов аналогового ввода сигналов напряжения постоянного тока в диапазонах 0…10 В и ±10 В, а также тока в диапазоне от 0 до 20 мА.
Четыре канала с номерами 1, 2, 5 и 6 могут использоваться для ввода сигналов напряжения в диапазоне от 0 до 40 В.
В каждом канале предусмотрена программная фильтрация входных сигналов, а также схемы контроля целостности цепи подключения источника сигнала, защиты от перегрузки, перенапряжения и неправильной полярности подключения источников сигнала.
Двухцветные светодиодные индикаторы обеспечивают отображение текущего состояния каждого канала: отсутствие, норма (сигнал в заданных пределах измерения) и отказ (обрыв цепи или выход за границы заданных пределов измерения).

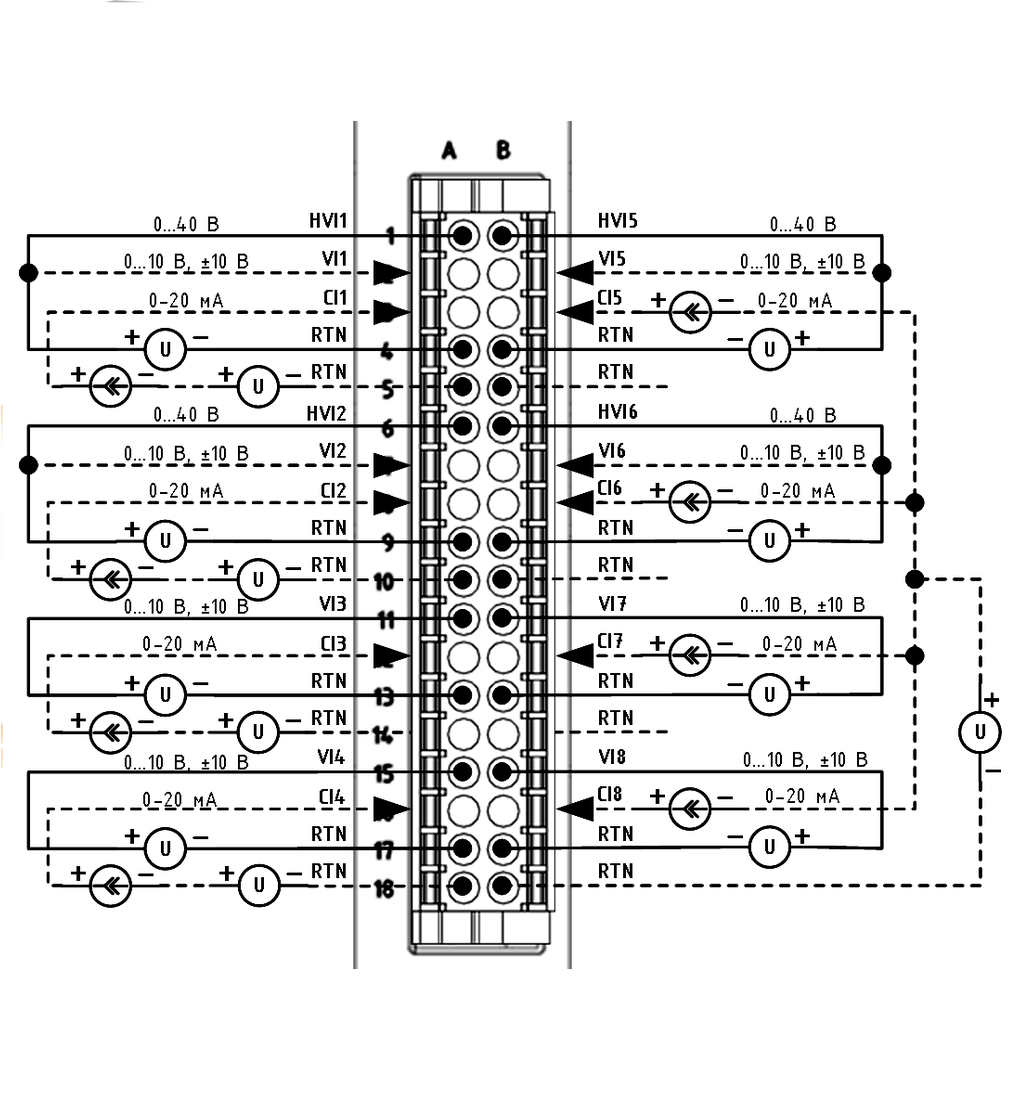

Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.
Основные технические характеристики| Количество каналов | 8 |
| Тип входов |
Однопроводный |
|
Диапазоны измерения напряжения, В |
0…10, ±10, 0…40 |
|
Диапазоны измерения тока, мА |
0 – 20 |
|
Разрешающая способность АЦП, разрядов, не менее |
16 |
|
Метод опроса каналов |
Последовательный |
| Время опроса всех каналов (АЦ-преобразование и обработка), мс, не более | 2 |
| Входное сопротивление |
|
|
для диапазонов 0…10 В и;±10 В, МОм, не менее |
10 |
|
для диапазона 0…40 В, кОм, не менее |
200 |
|
для диапазона 0 – 20 мА, Ом, не более |
100 (при 20 мА) |
| Пределы допускаемой основной приведённой погрешности измерения напряжения при 25 °С, ±% |
0,05 |
|
Дополнительная температурная погрешность измерения напряжения, %/K |
0,005 |
|
Пределы допускаемой основной приведённой погрешности измерения тока при 25 °С, ±% |
0,075 |
| Дополнительная температурная погрешность измерения тока, %/K | 0,0075 |
| Время обнаружения обрыва цепи на каналах измерения напряжения, с, не более | 5 |
| Потребляемая мощность от шины FBUS, Вт, не более | 1,3 |
| Среднее время наработки до отказа (MTTF), ч, не менее | 1 100 000 |
| Масса, г, не более | 130 |
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
AIM826-01 |
Наименование
Модуль аналогового ввода, 8 однопроводных каналов, диапазоны измерения напряжения 0...10 В, 0...40 В, ±10 В и тока 0-20 мА |
Наличие на складе
56 шт. |
