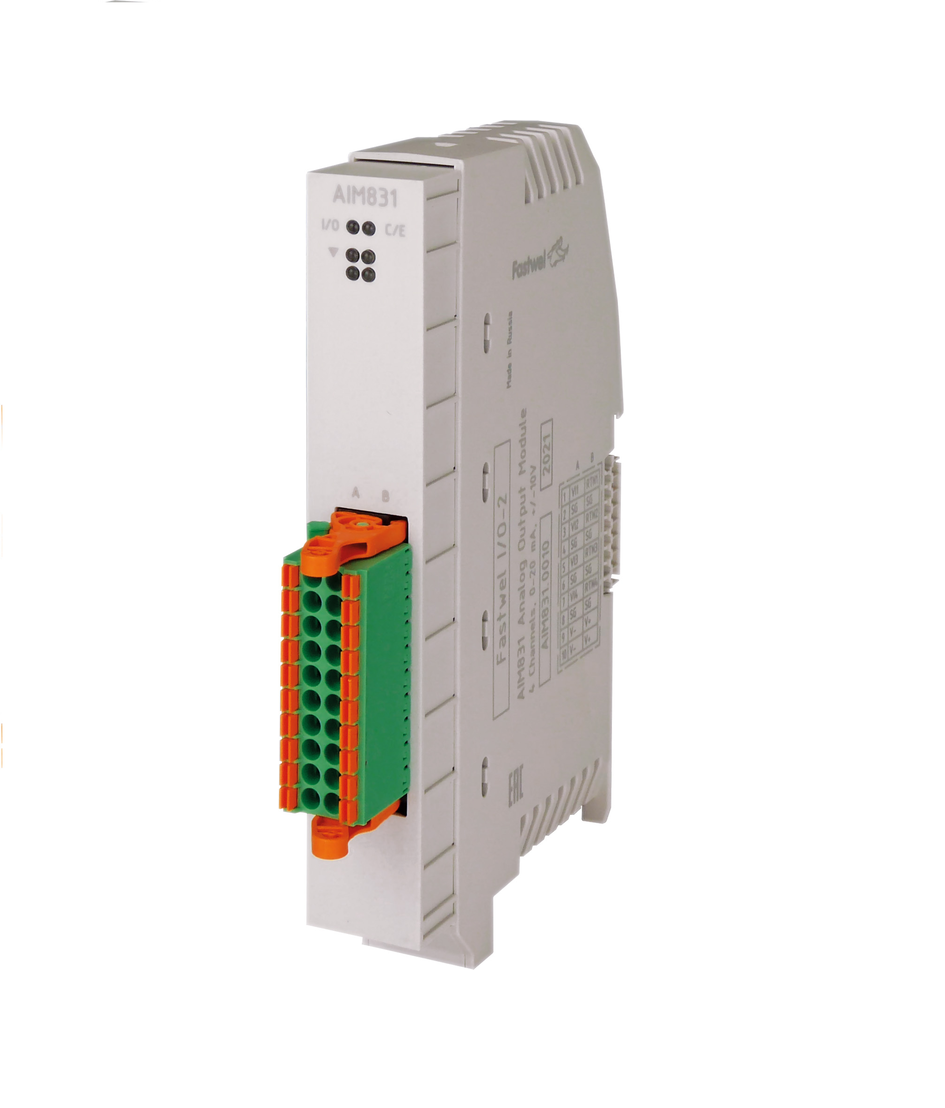

AIM831 — Модуль аналогового вывода, 4 изолированных канала, 16 разрядов, выходной сигнал 0–20 мА, 4–20 мА, 0…10 В или ±10 В
Модуль имеет четыре изолированных друг от друга канала аналогового вывода и предназначен для формирования сигналов сигналов постоянного тока в диапазоне от 0 до 20 мА или от 4 до 20 мА, а также напряжения постоянного тока в диапазоне 0...10 В или ±10 В.

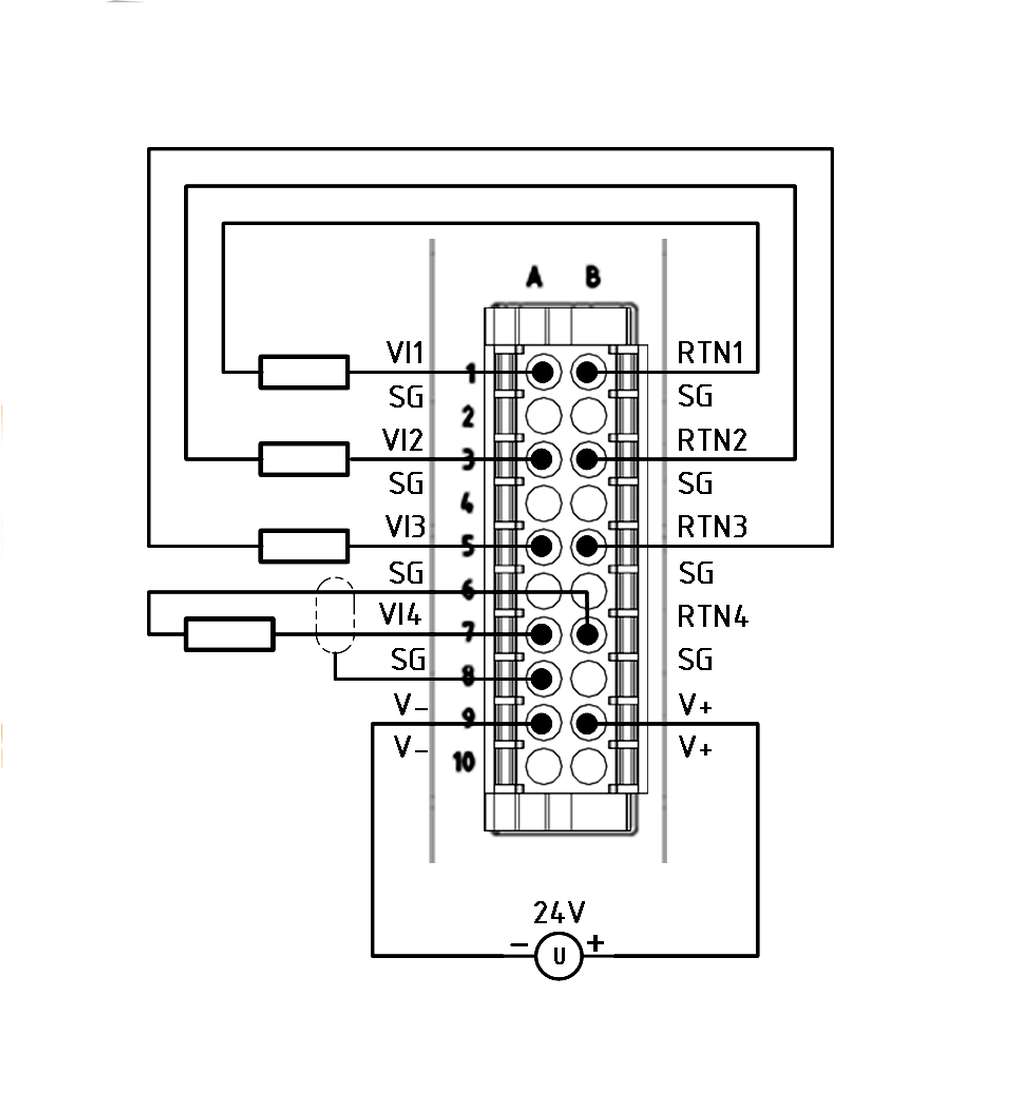

Электрическое питание тракта формирования выходных сигналов осуществляется напряжением от 20,4 до 28,8 В постоянного тока, подаваемого на модуль от внешнего источника через контакты фронтального соединителя.
Четыре светодиодных индикатора обеспечивают отображение текущего состояния каждого канала модуля.
В модуле предусмотрена защита от перегрузки в режиме формирования тока и защита от короткого замыкания в режиме формирования напряжения.
Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля
| Количество каналов | 4 |
| Тип выходов | Однопроводный |
| Диапазоны выходного сигнала | |
| напряжения постоянного тока, В |
0...10, ±10 |
| постоянного тока, мА | 0–20, 4–20 |
| Разрешающая способность ЦАП, разрядов, не менее | 16 |
|
Пределы допускаемой основной приведенной погрешности при 25 °С, % |
±0,05 |
|
Дополнительная температурная погрешность, %/K |
0,002 |
| Время установления сигнала, мс, не более | 0,2 |
| Сопротивление нагрузки |
|
| канала формирования напряжения, Ом, не менее |
600 |
| канала формирования тока, Ом, не более | 600 |
| Защита |
|
| от перенапряжения в режиме формирования напряжения, В |
±11 |
| от перенапряжения в режиме формирования тока, В | 22 |
| от импульсных помех большой энергии, В | 32 |
| Диэлектрическая прочность изоляции, среднеквадратичное значение, В, в течение 1 мин |
|
| между выходами и межмодульной шиной | 500 |
| между выходами | 500 |
| между выходами и DIN-рейкой | 500 |
|
Потребляемая мощность от шины FBUS, Вт, не более |
0,3 |
|
Среднее время наработки до отказа (MTTF), ч, не менее |
1 000 000 |
| Масса, г, не более | 100 |
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
AIM831-01 |
Наименование
Модуль аналогового вывода, 4 изолированных канала, 16 разрядов, выходной сигнал 0–20 мА, 4–20 мА, 0...10 В, ±10 В, однопроводное подключение |
Наличие на складе
36 шт. |
