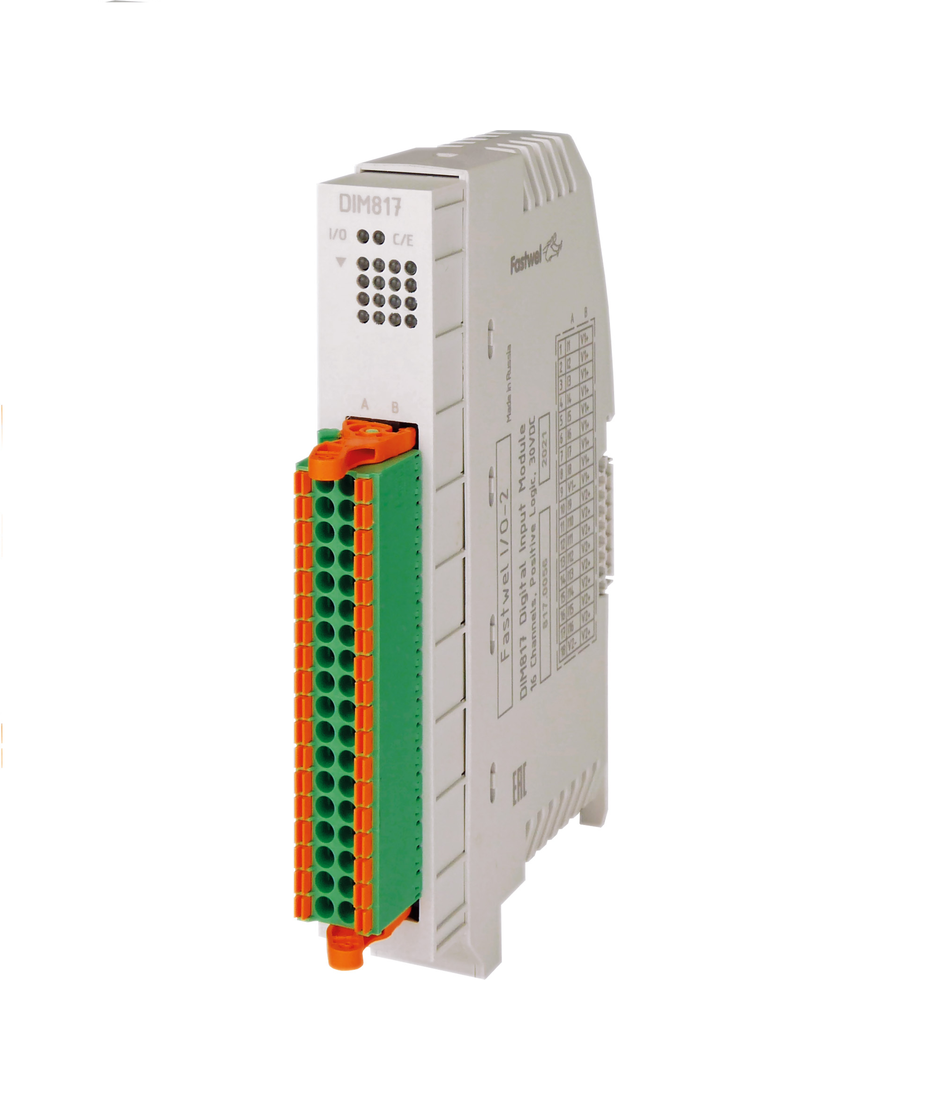

DIM817 — Модуль дискретного ввода сигналов 24 В постоянного тока, 16 каналов с общим "минусом", 16 счётчиков событий

Модуль предназначен для приема дискретных сигналов датчиков и содержит 16 однопроводных каналов дискретного ввода с общим «минусом» (положительной логикой) и полевым питанием 24 В постоянного тока.

Каналы объединены в две независимые группы по 8 каналов в каждой с возможностью питания от отдельных источников полевого питания.

Все каналы модуля могут быть использованы как инкрементные циклические счётчики событий с частотой следования до 500 Гц.

Функция фильтрации входного сигнала реализуется с помощью программно задаваемых для соответствующего канала задержек включения и выключения.

Модуль имеет 16 светодиодных индикаторов для отображения логического состояния каждого канала модуля.

Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.

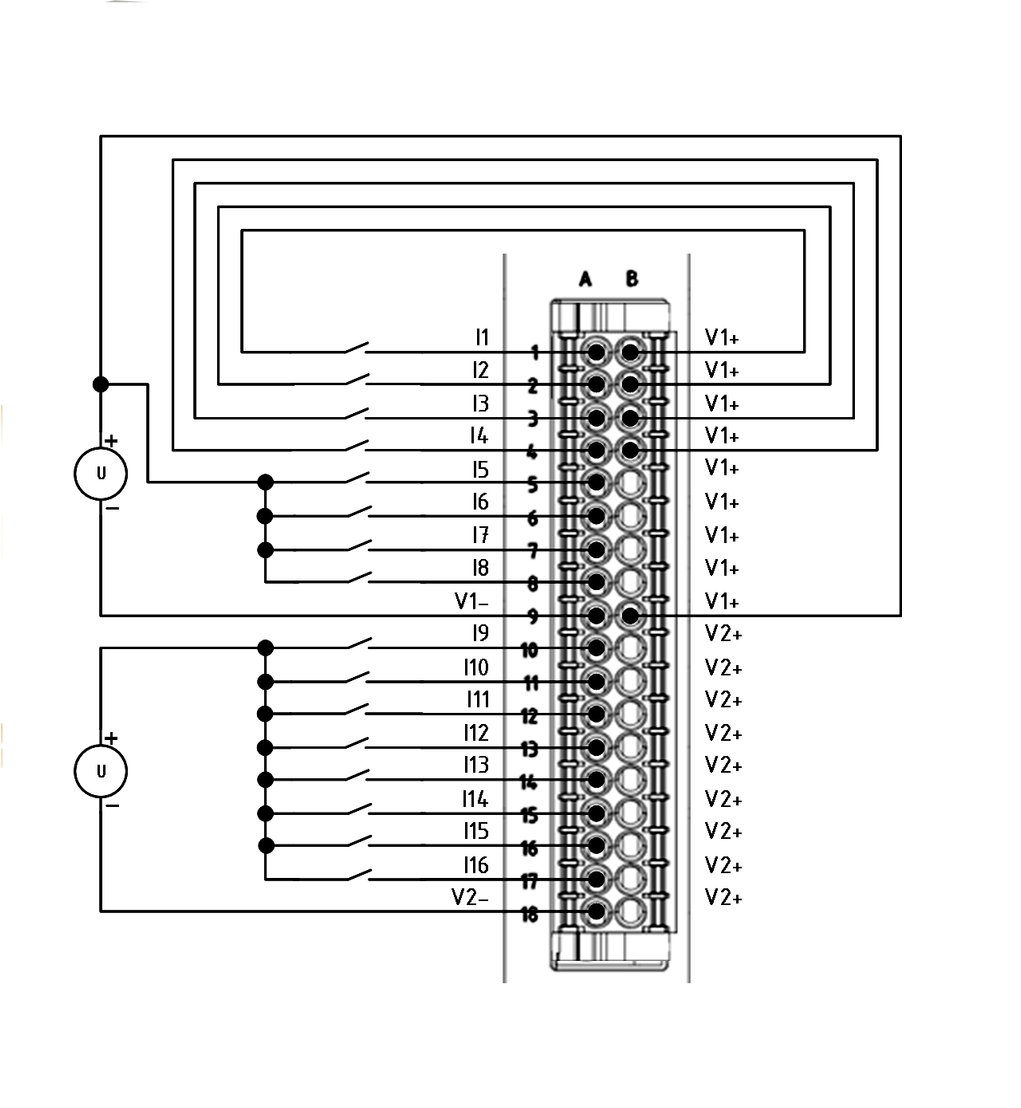

Модуль рекомендуется использовать при электрическом питании множества датчиков от одного или двух источников полевого питания и при незначительном взаимном влиянии датчиков. Применяется в случае организации полевого питания датчиков с общей цепью потенциала +24 В полевого питания, соединяемой с группой датчиков.
