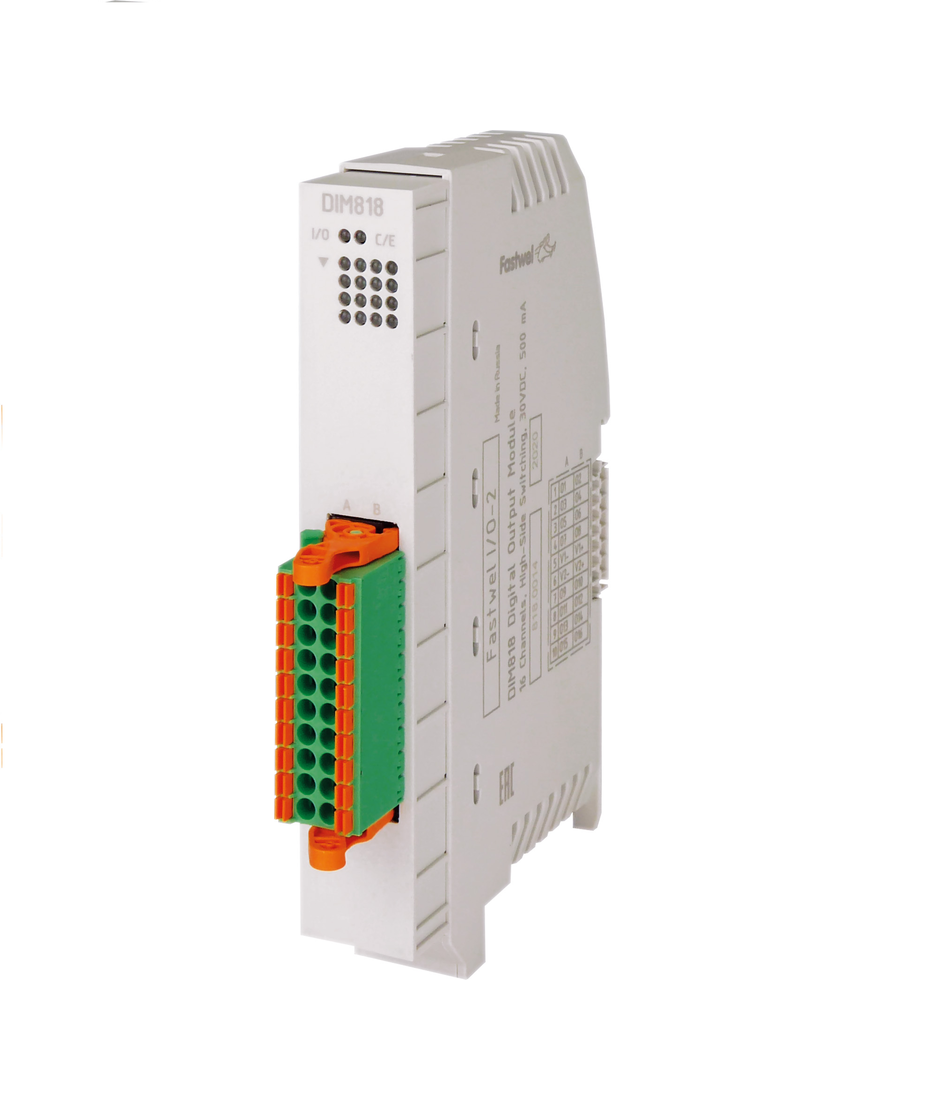

DIM818 — Модуль дискретного вывода, 16 каналов 24 В / 0,5 А постоянного тока с общим «минусом», генерация ШИМ-сигналов

НОВИНКА

Описание

Загрузить

Заказать

Предназначен для коммутации нагрузок на общий (минусовый) провод полевого питания при напряжении полевого питания 24 В постоянного тока. Имеет 16 каналов дискретного вывода с максимальным током нагрузки 0,5 А и с защитой от короткого замыкания.

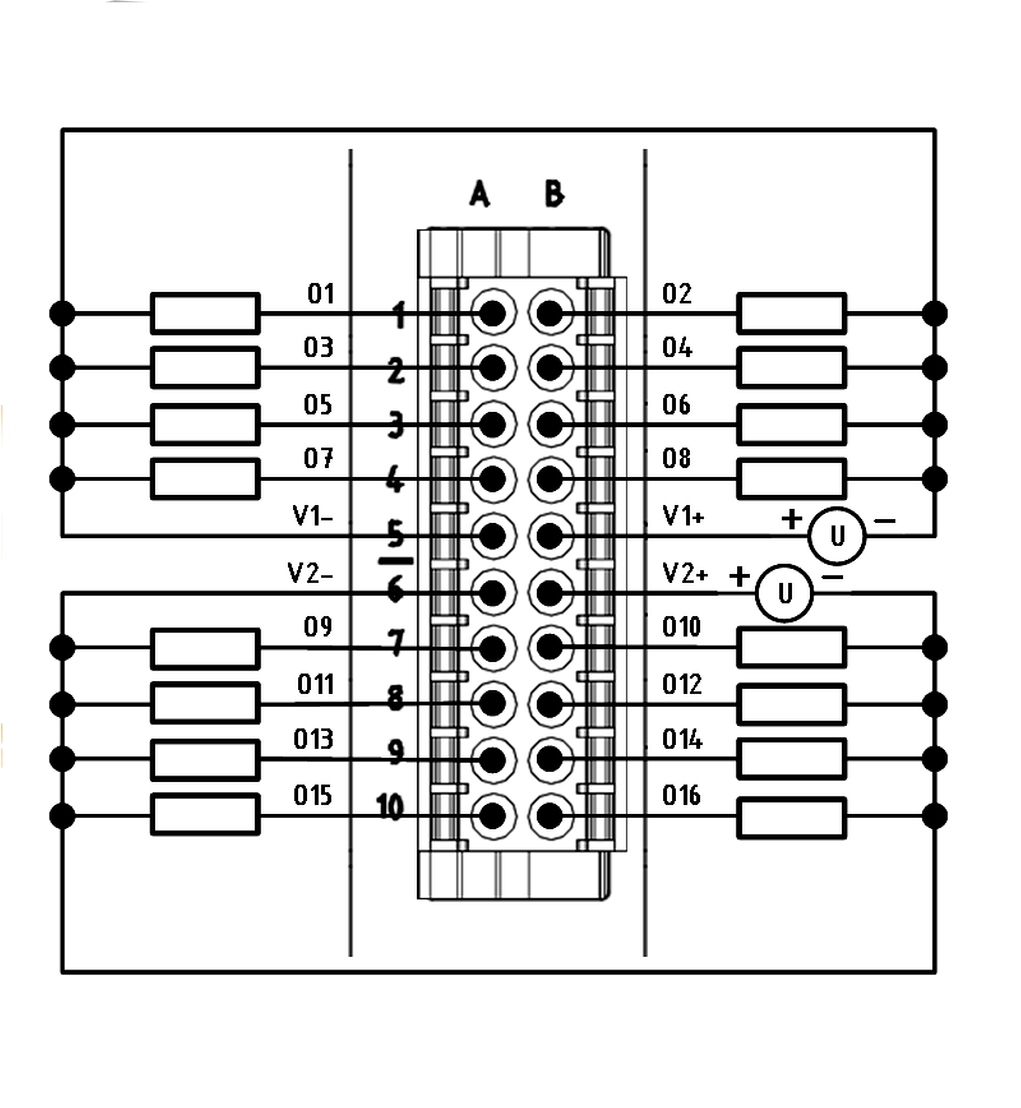

Каналы объединены в две независимые группы по 8 каналов в каждой с возможностью питания от отдельных источников полевого питания.

Каждый канал модуля может использоваться для формирования ШИМ-сигнала с частотой следования от 0,305 до 1000 Гц, коэффициентом заполнения от 0,05 до 0,95 и весом двоичного разряда дискретизации полупериода 50 мкс.

16 двухцветных светодиодных индикаторов служат для отображения логического состояния каждого канала (Выкл/Норма/Отказ).

Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.

Основные технические характеристики

Количество каналов	16 (2 группы по 8 каналов)
Тип подключения	Однопроводное, общий «минус»
Коммутируемое напряжение, В, постоянного тока	20,2…28,8
Тип нагрузки	Активная, индуктивная
Ток нагрузки одного канала, мА	5 – 500
Диагностика состояния каналов
обрыв цепи нагрузки	Да
короткое замыкание, перегрев	Да
Время программного переключения канала для активной нагрузки, мс, не более	2,55
Генератор сигнала с ШИМ
количество каналов	16
частота следования импульсов, Гц	0,305 – 1000
количество уровней квантования на полупериод	1 - 65535
вес младшего двоичного разряда, мкс	50
коэффициент заполнения	0,05 – 0,95
Потребляемая мощность от шины FBUS, Вт, не более	0,9
Среднее время наработки до отказа (MTTF), ч, не менее	1 600 000
Масса, г, не более	100

Номер для заказа	Наименование	Наличие на складе
Номер для заказа DIM818-01	Наименование Модуль дискретного вывода, 16 каналов 24 В / 0,5 А постоянного тока с общим "минусом", 2 группы, генерация ШИМ-сигналов по всем каналам	Наличие на складе 31 шт.	заказать Количество - +
