DIM819 — Модуль дискретного вывода, 16 каналов 24 В / 0,5 А постоянного тока с общим «плюсом», генерация ШИМ-сигналов

В РАЗРАБОТКЕ

Описание

Заказать

Предназначен для коммутации нагрузок на плюсовой провод полевого питания при напряжении полевого питания 24 В постоянного тока. Имеет 16 каналов дискретного вывода с максимальным током нагрузки 0,5 А и с защитой от короткого замыкания.

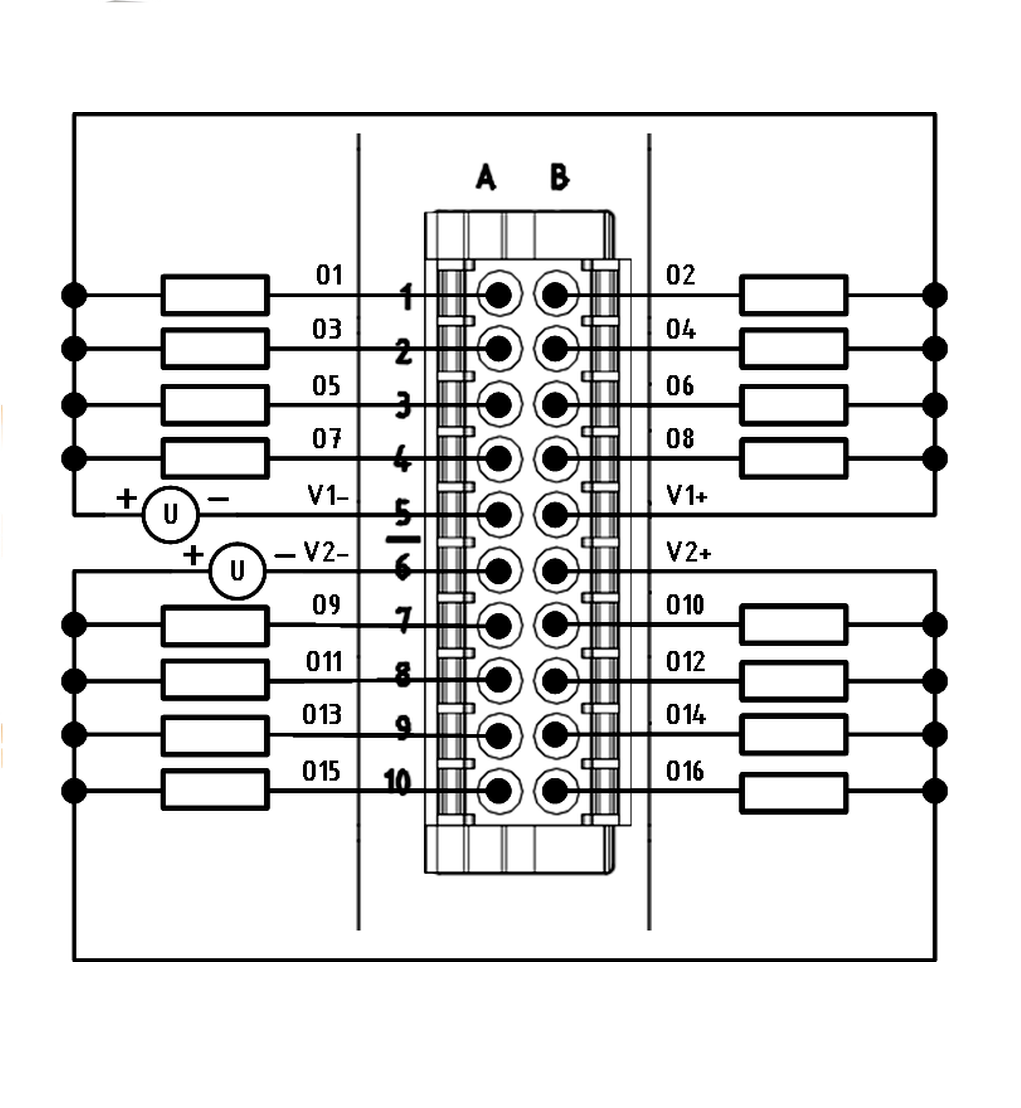

Каналы объединены в две независимые группы по 8 каналов в каждой с возможностью питания от отдельных источников полевого питания.

Каждый канал модуля может использоваться для формирования ШИМ-сигнала с частотой следования от 0,305 до 1000 Гц, коэффициентом заполнения от 0,05 до 0,95 и весом двоичного разряда дискретизации полупериода 50 мкс.

16 двухцветных светодиодных индикаторов служат для отображения логического состояния каждого канала (Выкл/Норма/Отказ).

Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.

Основные технические характеристики

Количество каналов	16 (2 группы по 8 каналов)
Тип подключения	1-проводное, общий «плюс»
Коммутируемое напряжение, В, постоянного тока	20,2…28,8
Тип нагрузки	Активная, индуктивная
Ток нагрузки одного канала, мА	5 – 500
Диагностика состояния каналов
обрыв цепи нагрузки	Да
короткое замыкание, перегрев	Да
Время программного переключения канала для активной нагрузки, мс, не более	2,55
Генератор ШИМ
количество каналов	16
частота следования импульсов, Гц	0,305 – 1000
количество уровней квантования на полупериод	1 - 65535
вес младшего двоичного разряда, мкс	50
коэффициент заполнения	0,05 – 0,95
Потребляемая мощность от шины FBUS, Вт, не более	0,9
Среднее время наработки до отказа (MTTF), ч, не менее	1500000
Масса, г, не более	100
