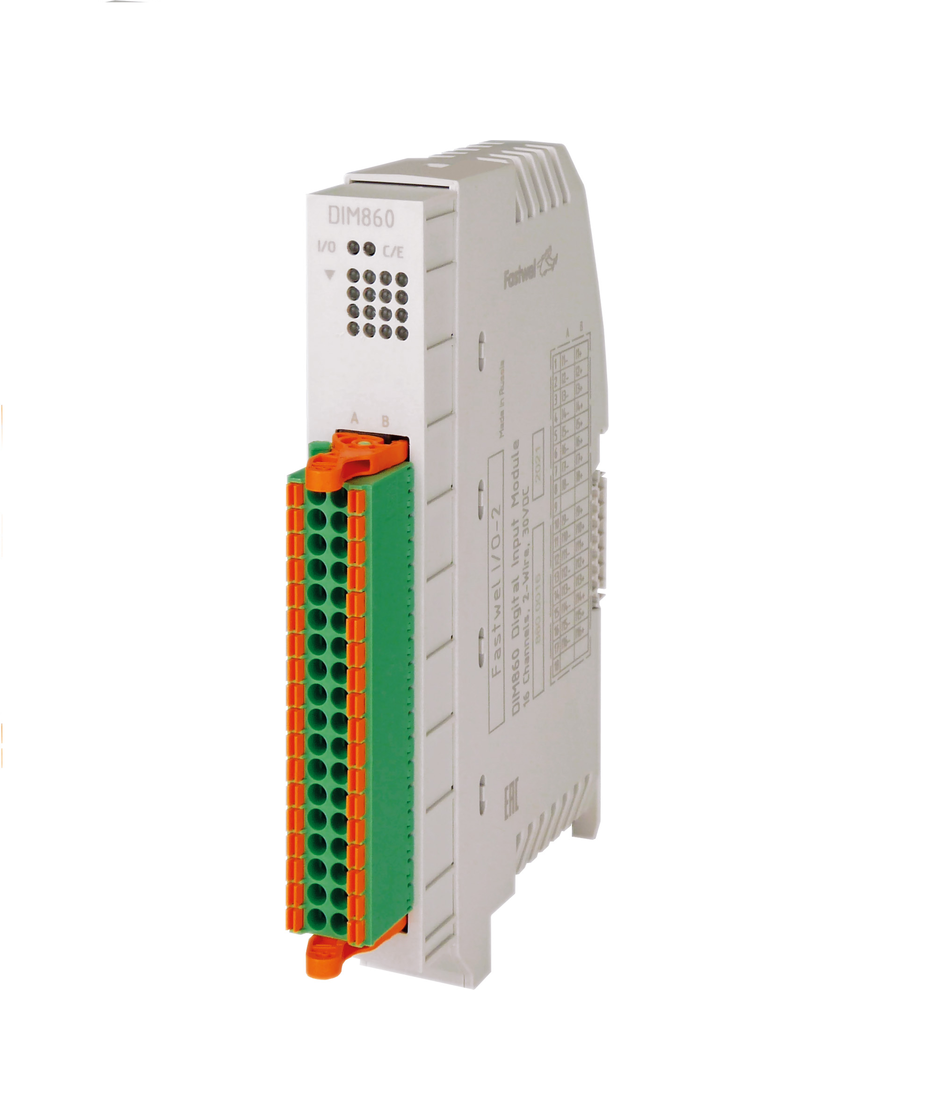

DIM860 — Модуль дискретного ввода сигналов 24 В постоянного тока, 16 изолированных каналов, 16 счётчиков событий

DIM860 — Модуль дискретного ввода сигналов 24 В постоянного тока, 16 изолированных каналов, 16 счётчиков событий

Описание
Загрузить

Модуль предназначен для приема дискретных сигналов датчиков и содержит 16 изолированных двухпроводных каналов дискретного ввода сигналов датчиков с полевым питанием 24 В постоянного тока.

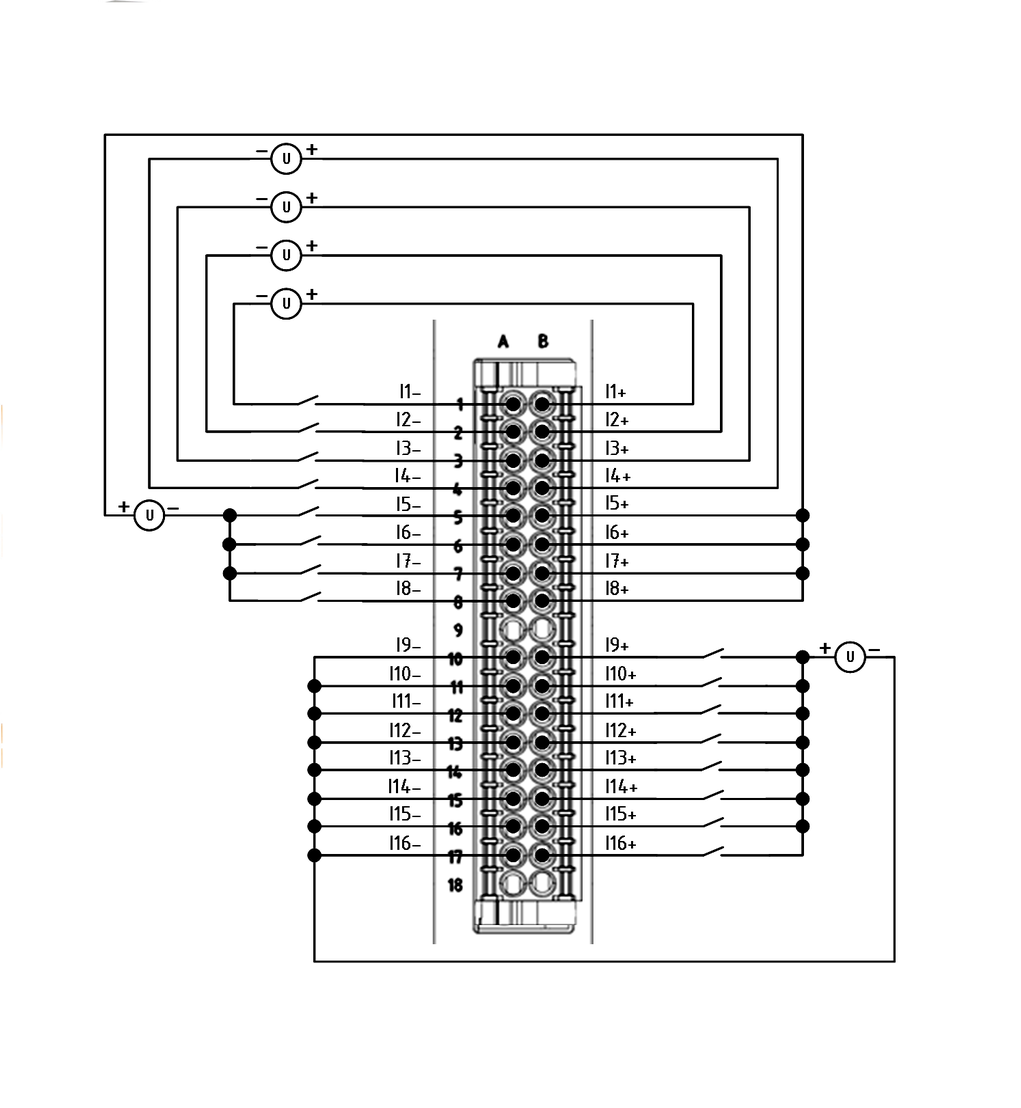

Источниками сигналов могут быть датчики типа «сухой контакт» или «транзисторный ключ», подключаемые по двухпроводной или по однопроводной схеме. При этом при подключении источников сигнала для каждого канала может использоваться любая полярность включения источника полевого питания.

Все каналы модуля могут быть использованы как инкрементные циклические счетчики событий с частотой следования до 500 Гц.

Функция фильтрации входного сигнала реализуется с помощью программно задаваемых для соответствующего канала задержек включения и выключения.

Модуль имеет 16 светодиодных индикаторов для отображения логического состояния каждого канала модуля.

Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.

Модуль рекомендуется применять в случае, если электрическое питание датчиков дискретных сигналов осуществляется от разных источников полевого питания, если требуется сохранение работоспособности каналов контроля при отказе или выключении некоторых источников полевого питания, а также в случае возможного взаимного влияния датчиков дискретных сигналов друг на друга и/или при их значительном территориальном разнесении друг от друга.

Основные технические характеристики
Количество каналов дискретного ввода 16
Тип подключения Двухпроводное
Уровень логического ноля, В, пост. тока -3…+5
Уровень логической единицы, В, пост. тока 15…30
Входной ток, мА, не более 10
Период опроса входных каналов, мс 1
Программируемая задержка включения и выключения (фильтрация входного сигнала), мс 0 - 255
Разрядность счётчиков событий, бит 16
Частота следования событий, Гц 0-500

Тип события на счётном канале Передний фронт, задний фронт и передний-задний фронт
Сброс счётчиков Индивидуальный
Длительность импульса в режиме "передний-задний фронт", мс, не менее 1
Диэлектрическая прочность изоляции между отдельными каналами, действующее значение переменного тока синусоидальной формы, в течение 1 мин, В 250
Потребляемая мощность от шины FBUS, Вт, не более 0,6
Среднее время наработки до отказа (MTTF), ч, не менее 1 600 000
Масса, г, не более 110

Номер для заказа Наименование Наличие на складе
Номер для заказа
DIM860-01
Наименование
Модуль дискретного ввода сигналов 24 В постоянного тока, 16 изолированных каналов, 16 счётчиков событий
Наличие на складе
30 шт.
