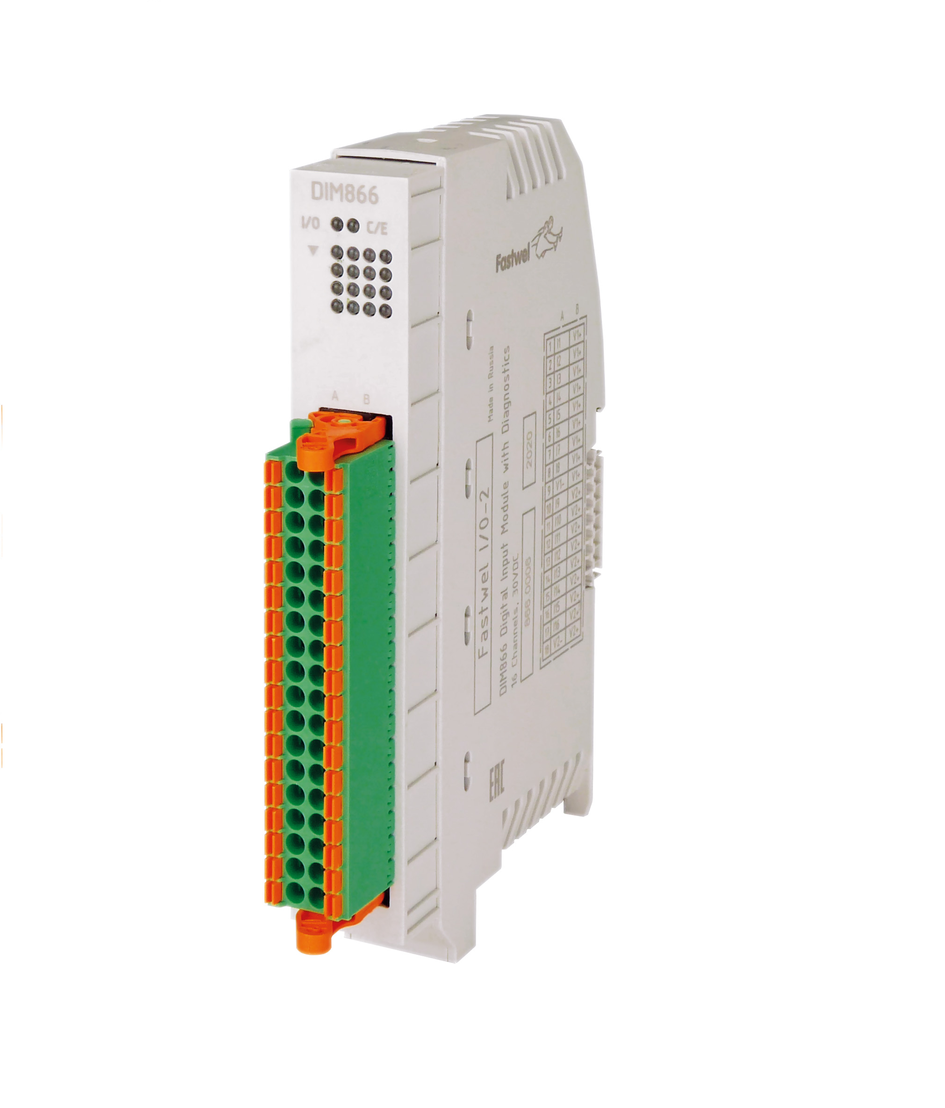

DIM866 — Модуль дискретного ввода сигналов 24 В постоянного тока, 16 каналов с общим "минусом", контроль целостности цепей
Модуль предназначен для приема дискретных сигналов датчиков и содержит 16 однопроводных каналов дискретного ввода с общим «минусом» (положительной логикой) и полевым питанием 24 В постоянного тока.
Каналы объединены в две независимые группы, по 8 каналов в каждой, с возможностью питания от отдельных источников полевого питания.
Модуль применяется при необходимости контроля целостности цепей связи с датчиками, а также при наличии потребности оценивать значения сопротивления цепей связи с датчиками.

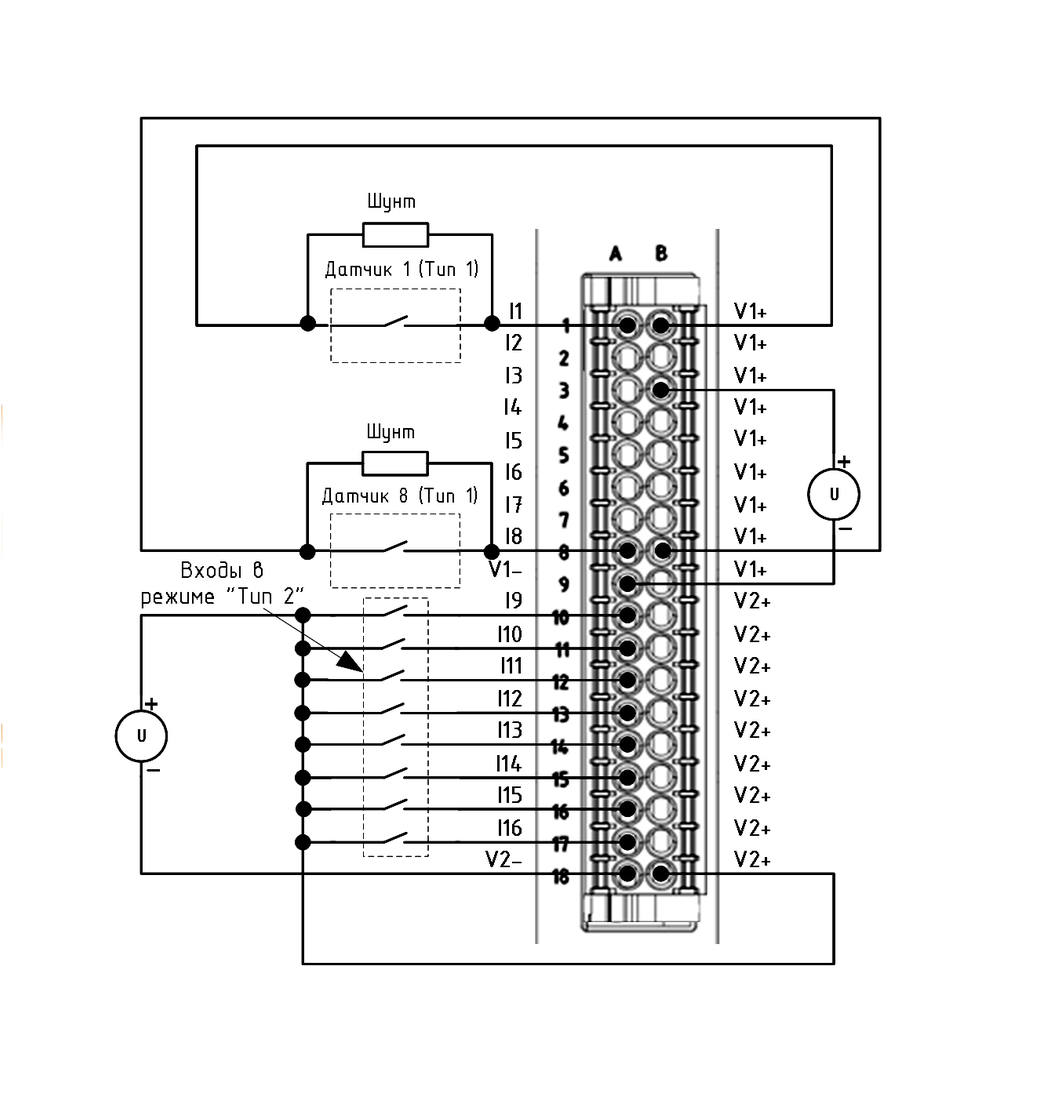

С этой целью он обеспечивает возможность обнаружения обрыва цепи подключения источников сигнала к каналам для датчиков типа «сухой контакт» (режим входной цепи «Тип 1») и для датчиков с ненулевым током утечки в выключенном состоянии (режим входной цепи «Тип 2»).
Функция фильтрации входного сигнала реализуется с помощью программно задаваемых для соответствующего канала задержек включения и выключения.
Модуль имеет 16 светодиодных индикаторов для отображения логического состояния каждого канала модуля.
Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.
Основные технические характеристики
| Количество каналов дискретного ввода |
16 (2 группы по 8 каналов) |
|||
| Тип подключения | Однопроводное, общий «минус» | |||
| Напряжение полевого питания, В, пост. тока | 20,4…28,8 | |||
| Уровни входных сигналов |
|
|||
| Режим входа | Тип 1 | Тип 2 | Без контроля | |
|
Уровень лог. «1» (включен) |
Ток, мА, не менее |
5,0–7,5 | 2,0 | - |
|
Напряжение, В, не менее |
- | - | 0,6×Uп | |
|
Уровень лог. «0» (выключен) |
Ток, мА, не менее |
2,5 - 4,5 |
0,15 - 1,50 |
- |
| Напряжение, В, не менее | - | - |
0,4×Uп |
|
| Обрыв цепи | Ток, мкА, не более | - | 100 | - |
| Период опроса входных каналов, мс | 1 | |||
| Программируемая задержка включения и выключения, мс | 5-255 | |||
| Потребляемая мощность от шины FBUS, Вт, не более | 0,6 | |||
|
Среднее время наработки до отказа (MTTF), ч, не менее |
1 800 000 | |||
| Масса, г, не более | 110 | |||
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
DIM866-01 |
Наименование
Модуль дискретного ввода с диагностикой DIM866 |
Наличие на складе
45 шт. |
