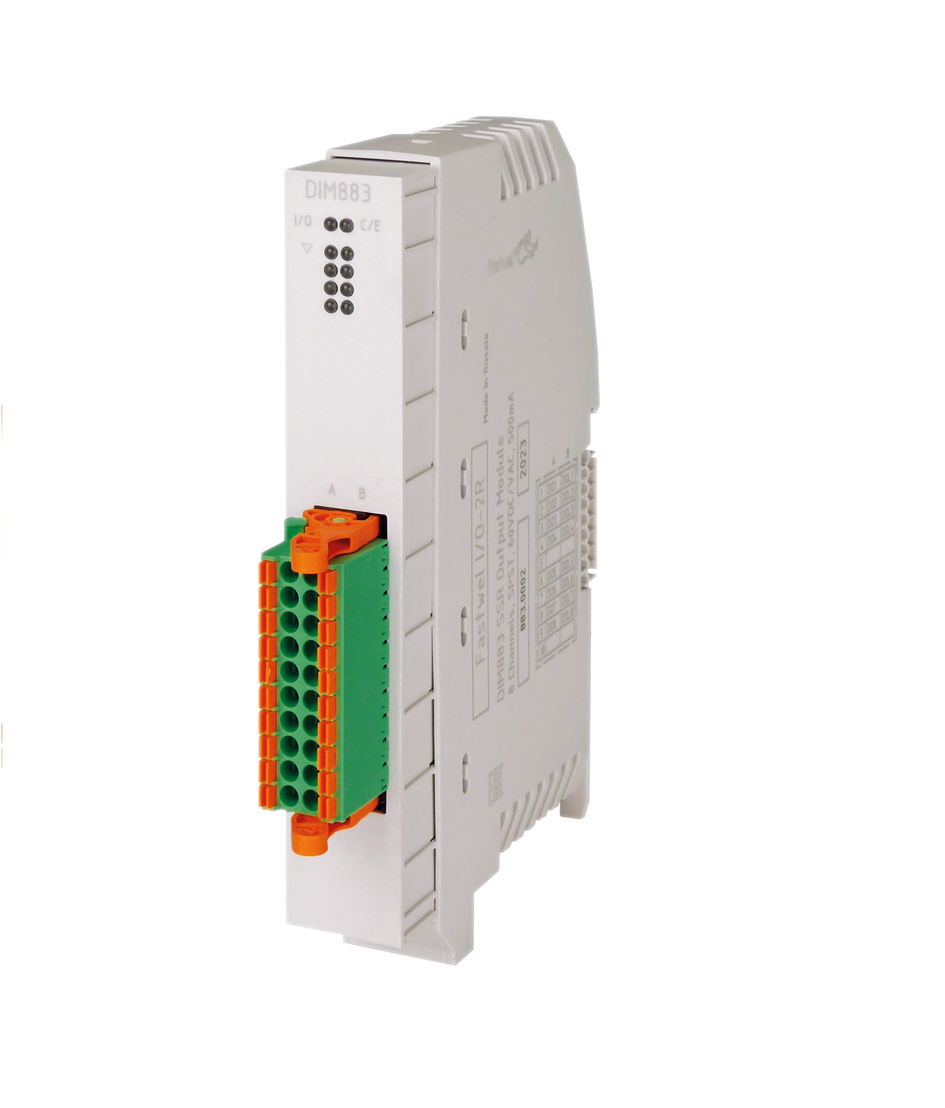

DIM883 — Периферийный модуль дискретного вывода, 8 твердотельных реле, генерация ШИМ-сигналов

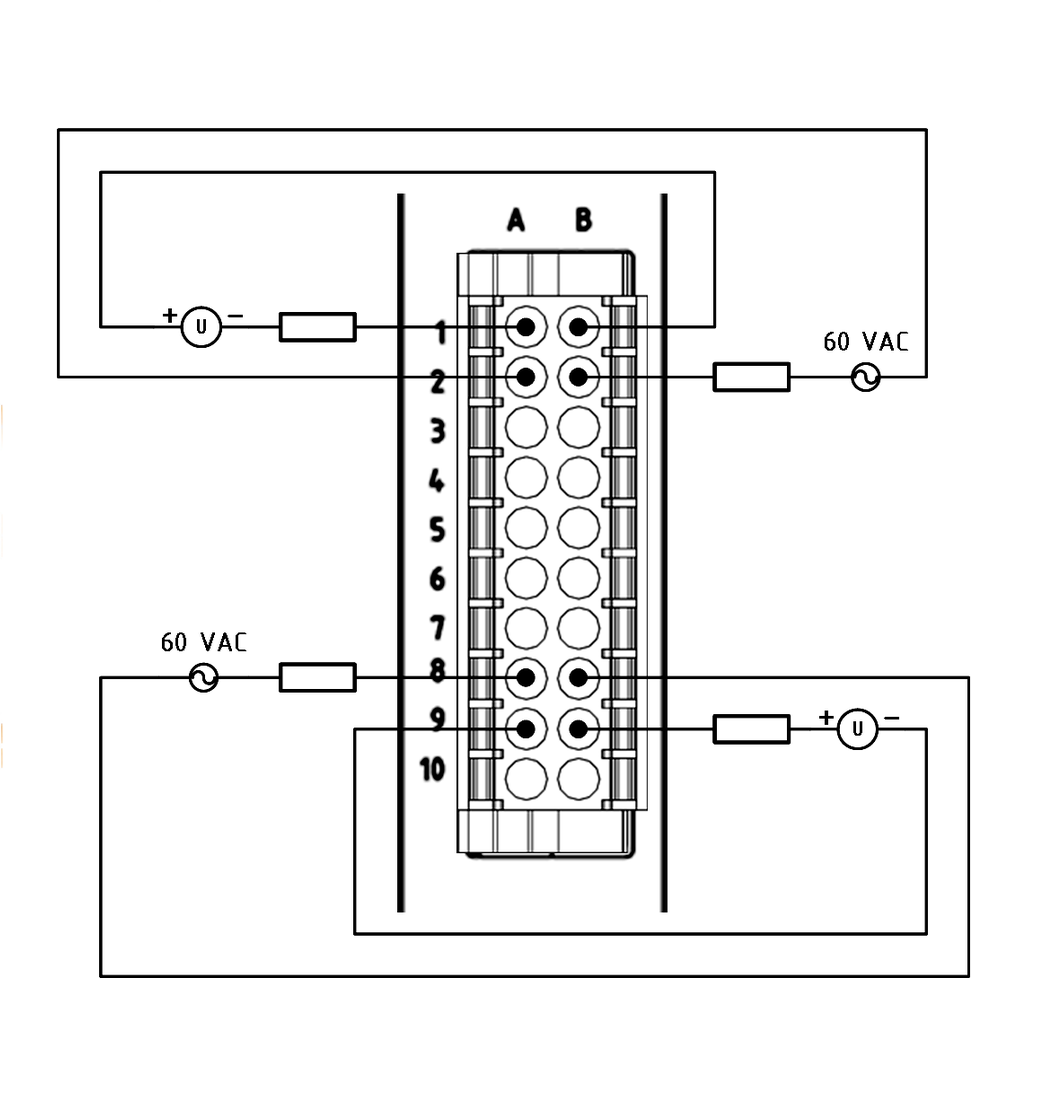

Модуль имеет восемь изолированных каналов дискретного вывода, реализованных на базе нормально-разомкнутых (SPST) твердотельных реле (силовых полевых МОП-транзисторов), и предназначен для коммутации напряжения как постоянного, так и переменного тока.
Все каналы могут использоваться для формирования ШИМ-сигналов с частотой следования до 1000 Гц, минимальной длительностью импульса (полуволны) 500 мкс и весом двоичного разряда дискретизации полуволны 50 мкс.
Каждый канал модуля может использоваться для формирования ШИМ-сигнала с частотой следования от 0,305 до 1000 Гц, коэффициентом заполнения от 0,05 до 0,95 и весом двоичного разряда дискретизации полупериода 50 мкс.
Для отображения логического состояния каждого канала используется индивидуальный двухцветный индикатор (Выкл/Вкл/Перегрузка).
Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.
Основные технические характеристики| Количество каналов |
8 |
| Коммутируемое напряжение постоянного или переменного тока, В, не более | 60 |
| Коммутируемый ток, мА, не более |
500 |
| Время включения канала при сопротивлении нагрузки 500 Ом, мс, не более | 2 |
| Генератор сигнала с ШИМ | |
|
количество каналов |
8 |
|
частота следования импульсов, Гц |
0,2 – 1000 |
| количество уровней квантования на полупериод | 1 - 65535 |
| вес младшего двоичного разряда, мкс | 50 |
| коэффициент заполнения | 0,05 – 0,95 |
|
Диагностика короткого замыкания выхода |
Да |
|
Диэлектрическая прочность изоляции, среднеквадратичное значение, В, в течение 1 мин |
|
| между выходами и цепью GND цифрового питания | 500 |
| между выходами | 500 |
| между выходами и монтажной рейкой | 500 |
|
Потребляемая мощность от шины FBUS, Вт, не более |
|
| все каналы выключены | 0,4 |
| все каналы включены | 0,8 |
| Среднее время наработки до отказа (MTTF), ч, не менее | 2 400 000 |
| Масса, г, не более | 100 |
