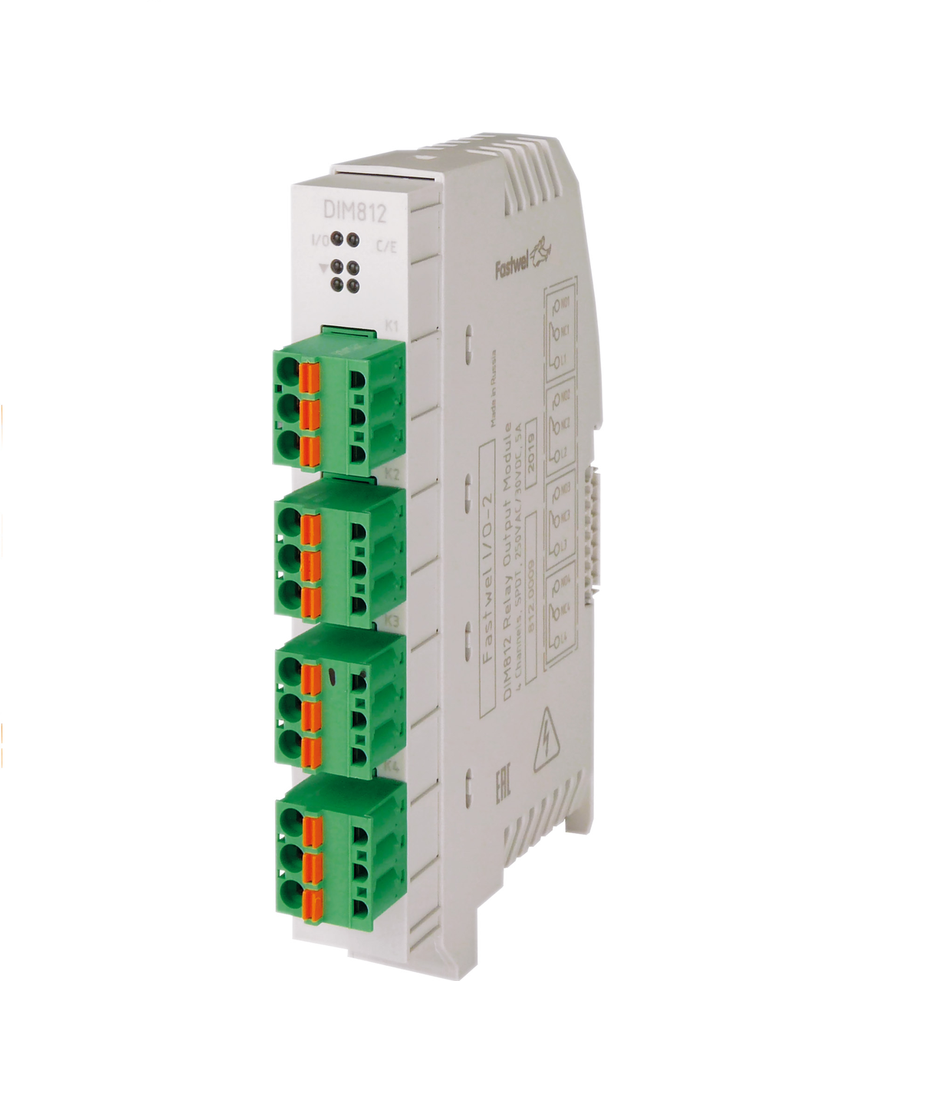

DIM812 — Модуль дискретного вывода, 4 реле с перекидными контактами

НА СКЛАДЕ

НОВИНКА

Описание

Загрузить

Заказать

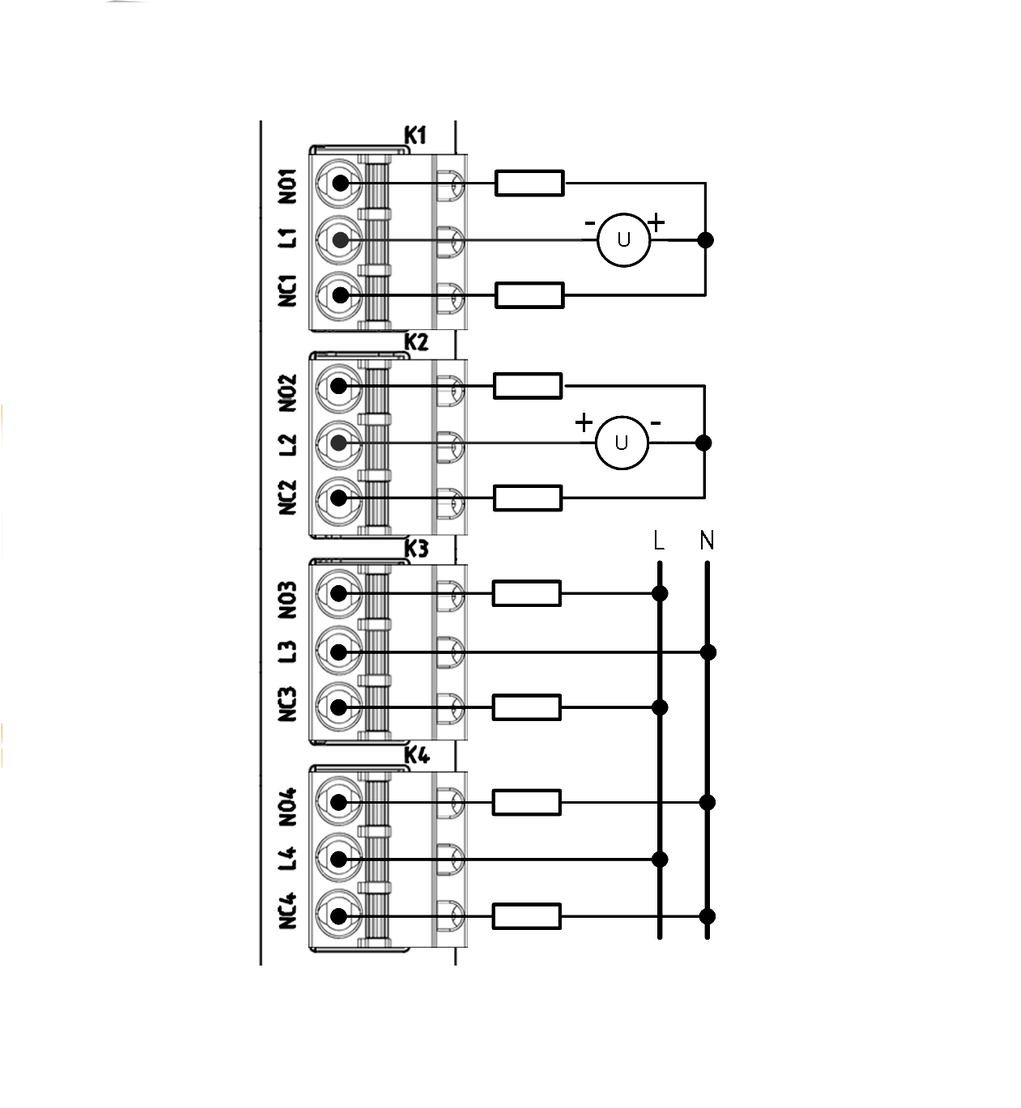

Имеет четыре канала дискретного вывода в виде переключающих (перекидных) контактов электромеханических реле и предназначен для коммутации активной или индуктивной нагрузки при напряжении полевого питания до 30 В постоянного или до 250 В переменного тока со значением коммутируемого тока до 2 А.

Электрическое питание обмоток реле осуществляется от шины FBUS.

Защита контактов реле от искровых разрядов должна быть реализована внешними цепями в зависимости от вида и параметров коммутируемой нагрузки.

Четыре светодиодных индикатора служат для отображения состояния каналов.

Ответные части фронтальных соединителей и соединитель шины FBUS входят в комплект поставки модуля.

Основные технические характеристики

Количество каналов дискретного вывода	4
Тип контактов реле	C (SPDT)
Коммутируемое напряжение, В, не более
для постоянного тока	30
для переменного тока	250
Коммутируемый ток, А, не более	2
Минимальная нагрузка
коммутируемое напряжение, В, не менее	5
ток нагрузки, мА, не менее	10
Время переключения контактов, мс, не более	10
Допустимое количество включений в час
под нагрузкой, не более	360
без нагрузки, не более	72 000
Диэлектрическая прочность изоляции, среднеквадратичное значение, В, в течение 1 мин
между контактами и катушкой	2000
между контактами	1000
между контактами и DIN-рейкой	2000
Потребляемая мощность от шины FBUS, Вт, не более
выключены все каналы	0,2
включен один канал	0,4
включены два канала	0,6
включены все каналы	1,0
Среднее время наработки на отказ, ч	2 000 000
Масса, г, не более	130

Номер для заказа	Наименование	Наличие на складе
Номер для заказа DIM812-01	Наименование Модуль дискретного вывода, 4 реле с перекидными контактами	Наличие на складе 41 шт.	заказать Количество - +
