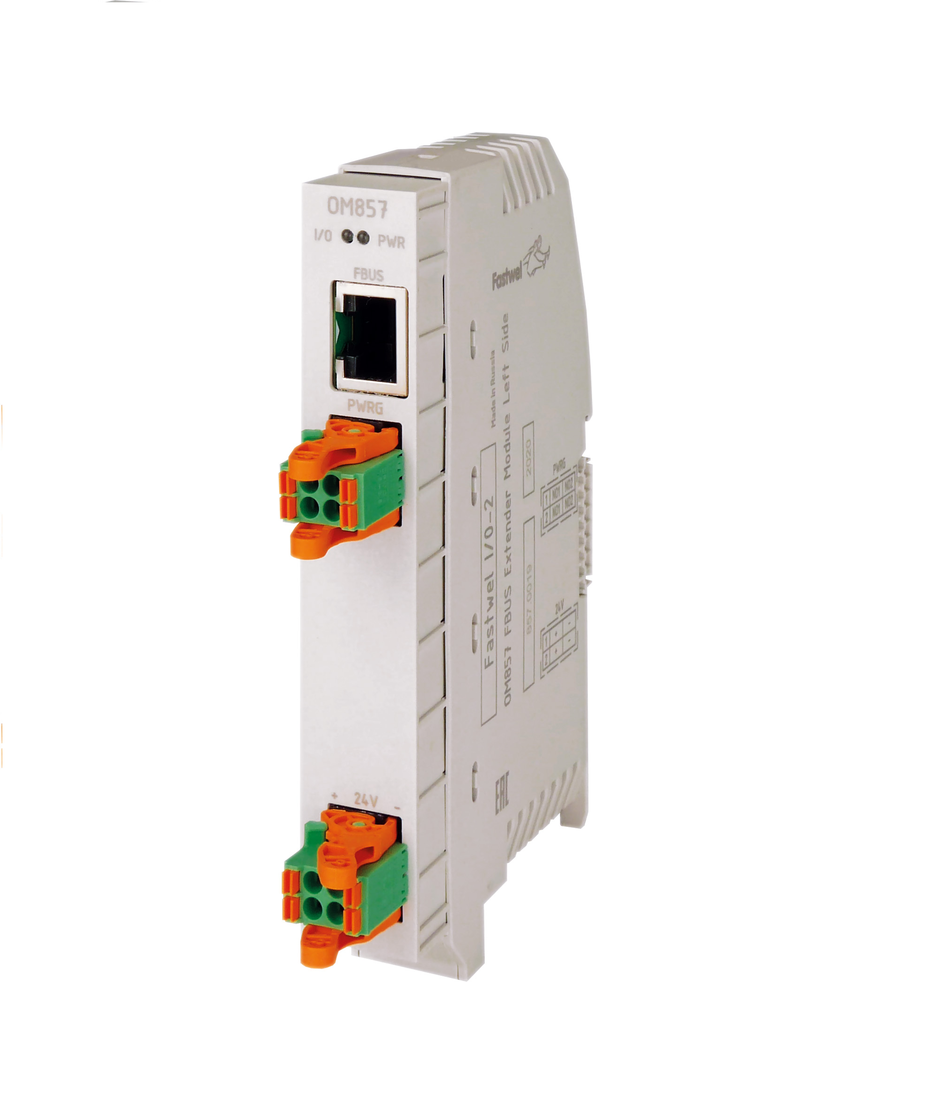

OM857 — Модуль расширения внутренней шины (левая сторона)

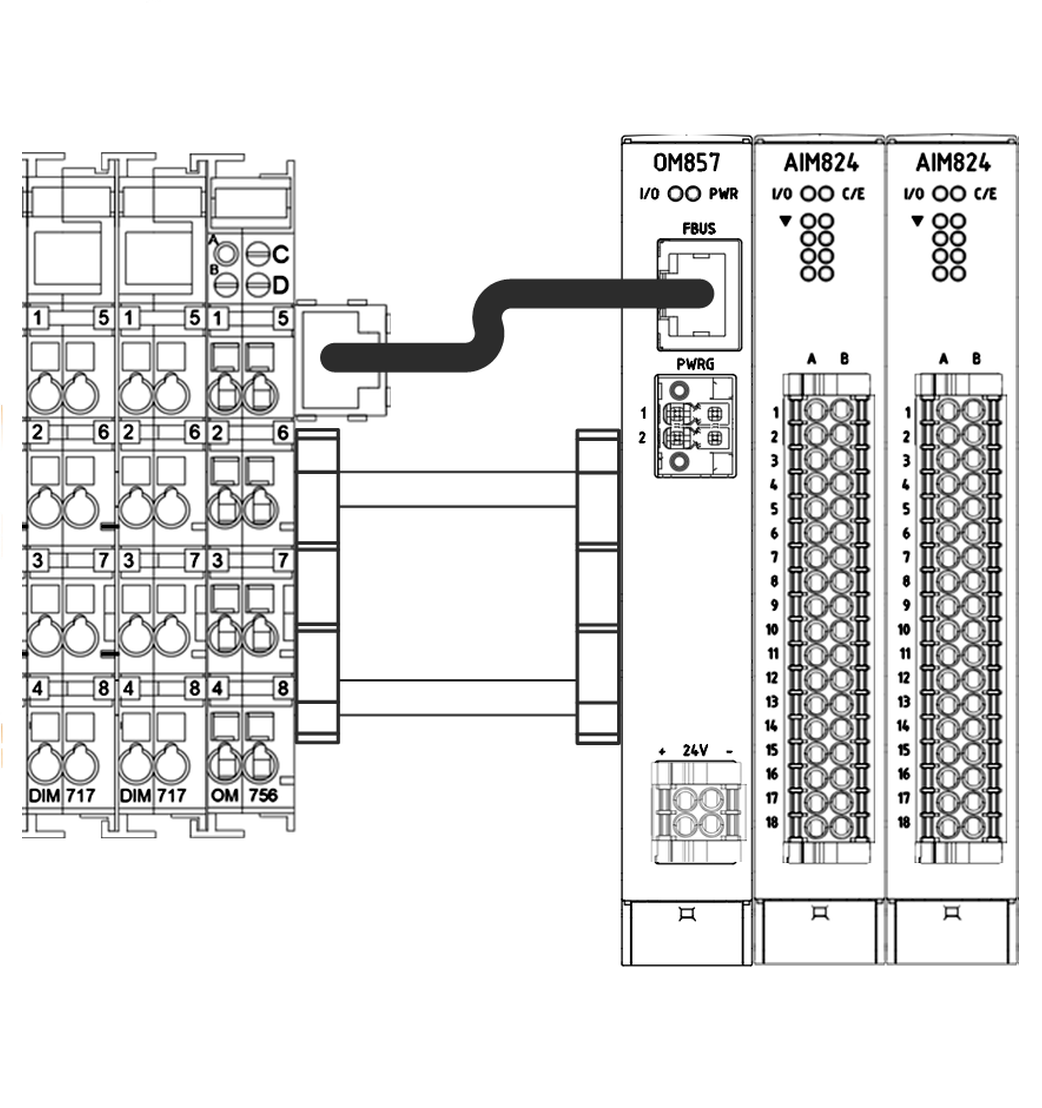

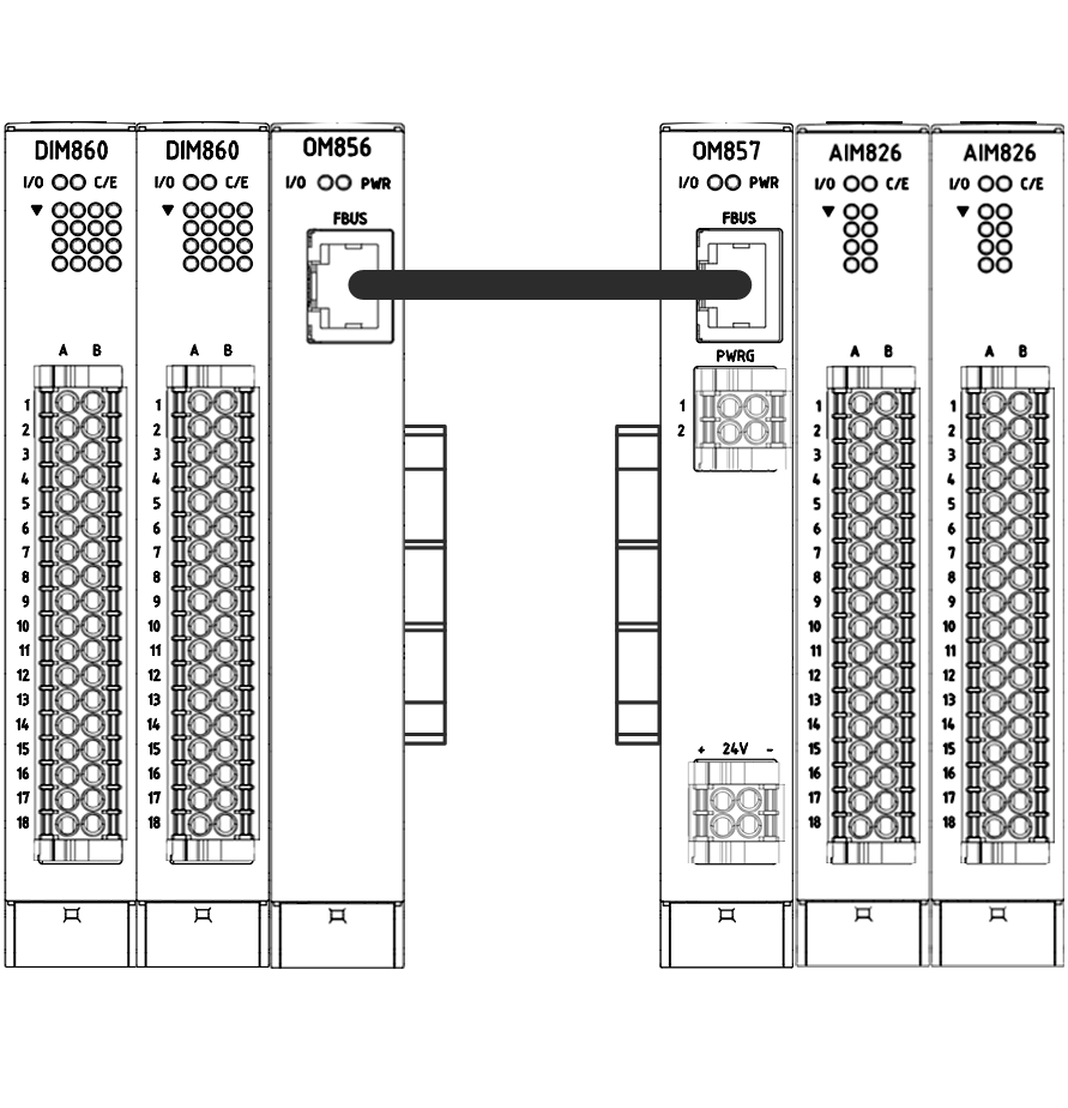

Модуль предназначен для объединения двух смежных наборов периферийных модулей Fastwel F800 или для объединения смежного набора модулей Fastwel F800 с набором модулей ввода-вывода Fastwel I/O, оснащенным справа модулем OM756.
Кроме того, модуль OM857 обеспечивает подключение смежного набора модулей Fastwel F800 к порту мастера шины FBUS, оснащенного соединителем RJ-45.
При этом он осуществляет по шине FBUS и электрическое питание подключенных к нему модулей. Для этой цели используется встроенный неизолированный источник питания с выходным напряжением 5 В и выходной мощностью 20 Вт. Выход «PWRG» в виде нормально разомкнутого контакта электромагнитного реле позволяет осуществлять удаленный контроль наличия выходного напряжения.
В модуле предусмотрена индикация информационного обмена по шине FBUS (индикатор «I/O»), а также наличия напряжения на выходе встроенного преобразователя (индикатор «PWR»).
Соединение смежных наборов модулей между собой производится «прямым» кабелем TIA/EIA-568-B. Суммарная длина этих кабелей не должна превышать 5 м. При длине кабеля более 1 м рекомендуется использовать экранированную витую пару S/FTP или SF/FTP CAT-5/E/6.
Основные технические характеристики| Соединитель шины FBUS | RJ-45, розетка |
|
Тип кабеля |
TIA/EIA-568-B U/UTP, F/UTP, F/FTP, S/FTP, SF/FTP CAT-5/E/6 |
| Суммарная длина кабелей, м, не более | 5 |
| Входное напряжение источника питания, В, пост. тока |
18...30 |
| Максимальная мощность, потребляемая от источника питания устройствами шины FBUS, Вт | 20 |
|
Гальваническая развязка между входом и выходом внутреннего источника питания |
Отсутствует |
|
Потребляемая мощность на холостом ходу, Вт, не более |
1,8 |
| Среднее время наработки до отказа (MTTF), ч, не менее | 3 900 000 |
| Масса, г, не более | 100 |
