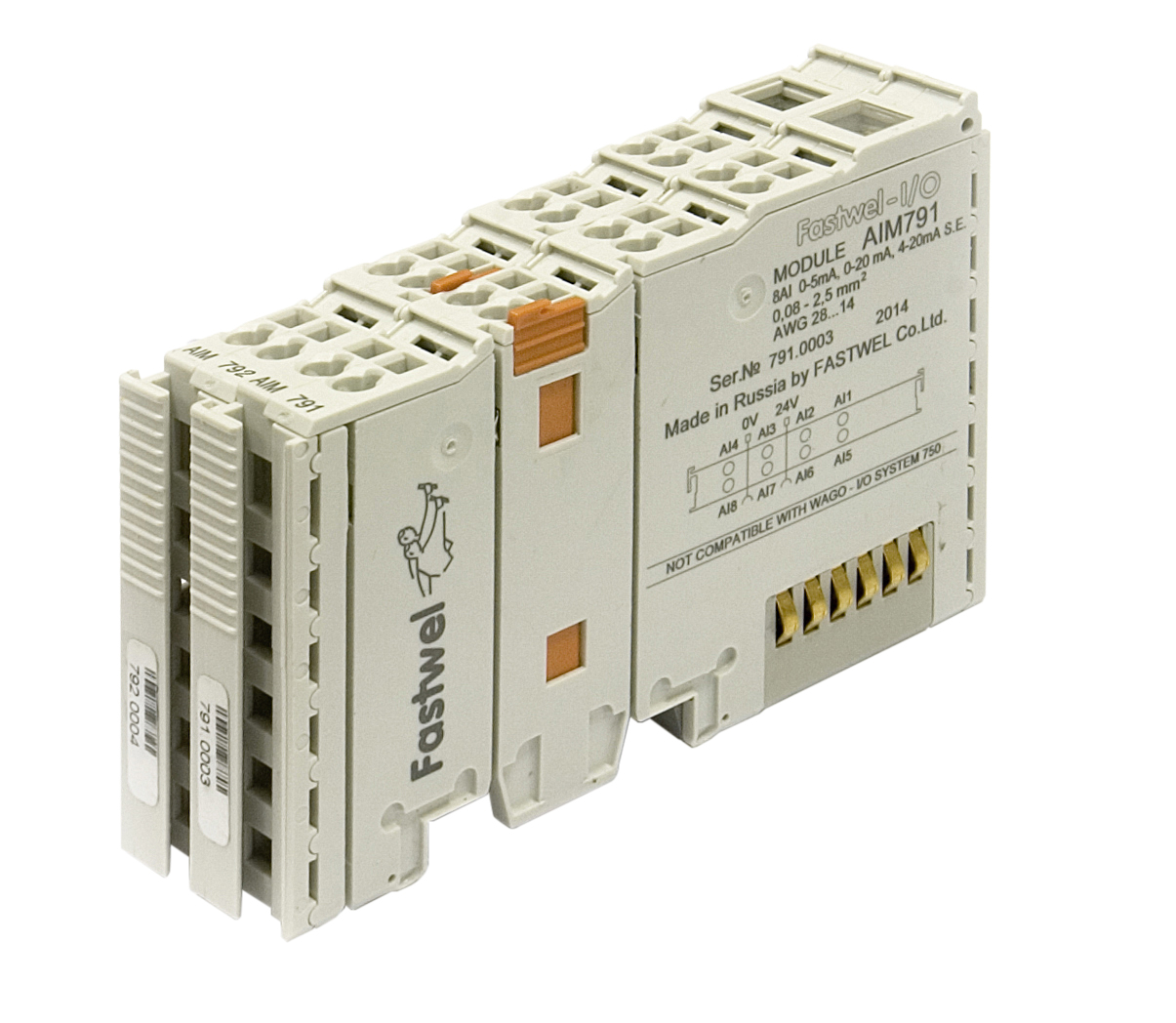

AIM791 — Модуль аналогового ввода, 8 каналов, 16 разрядов, диапазоны измерения 0–5 мА, 0–20 мА и 4–20 мА
Описание
Загрузить
Публикации
Заказать
Имеет восемь однопроводных каналов аналогового ввода и измерения значения сигналов постоянного тока в диапазонах 0–5 мА, 0–20 мА и 4–20 мА, реализованных на базе 16-разрядного АЦП последовательного приближения.

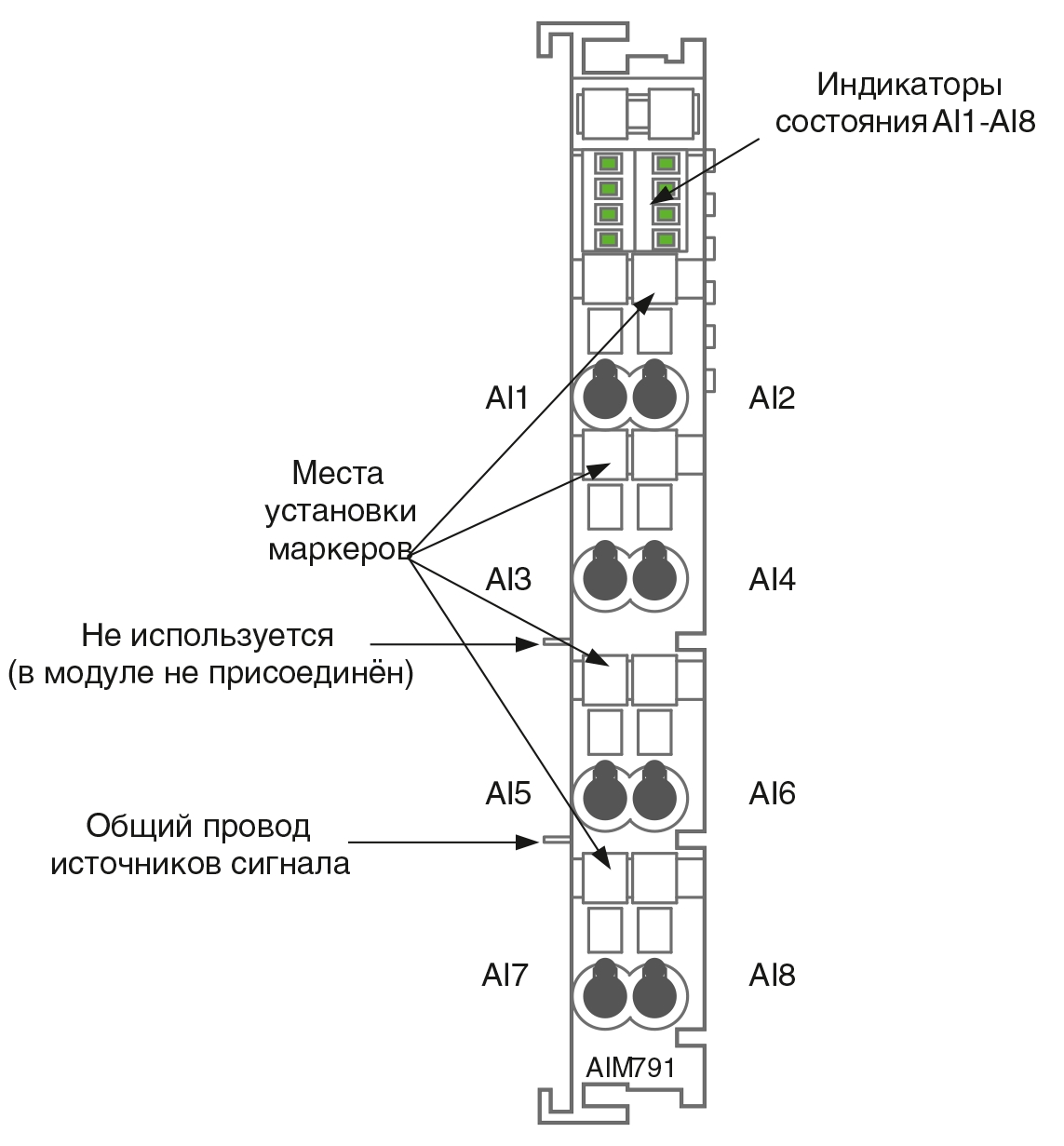

Общий провод (аналоговая земля) источников сигнала подключается к модулю через нижний боковой ножевой контакт распределения полевого питания, для чего могут использоваться любые модули ввода или распределения потенциалов полевого питания.
Входные каналы модуля снабжены средствами защиты от перенапряжения до ±30 В постоянного тока и от импульсных микросекундных и наносекундных помех большой энергии.
Светодиодные индикаторы обеспечивают отображение текущего состояния каждого канала.
Основные технические характеристики| Количество каналов | 8 | |
| Тип входов |
Однопроводный |
|
| Диапазоны измерения, мА | 0–5, 0–20, 4–20 | |
| Диапазон преобразования, мА | ||
| для диапазона 0–5 мА | 0–5,125 | |
| для диапазонов 0–20 мА и 4–20 мА |
0–20,5 |
|
|
Входное сопротивление (при Iвх=20 мА), Ом, не более |
100 | |
| Разрешающая способность АЦП, разрядов, не менее | 16 | |
|
Полное время цикла преобразования входных сигналов для всех каналов, мс |
1,1 | |
| Пределы допускаемой основной приведенной погрешности измерения при 25 °С, ±% | ||
| для диапазона 0–5 мА | 0,1 | |
|
для диапазонов 0–20 мА и 4–20 мА |
0,05 | |
|
Дополнительная температурная погрешность измерения, %/K |
|
|
| для диапазона 0–5 мА | 0,002 | |
| для диапазонов 0–20 мА и 4–20 мА | 0,001 | |
| Защита от перегрузки по току, мА | 30 | |
| Защита от перенапряжения, В | ±30 | |
|
Ток потребления от шины FBUS, мА, не более |
110 | |
| Среднее время наработки на отказ, ч | 1 200 000 | |
| Масса, г, не более | 60 | |
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
AIM791-01-C1 |
Наименование
Модуль аналогового ввода, 8 однопроводных каналов, диапазоны измерения 0-5 мА, 0-20 мА и 4-20 мА, АЦП 16 разрядов, погрешность измерения не более 0,1 % (0-5 мА)/0,05 % (0-20 мА и 4-20 мА), время цикла измерения для всех каналов 1,1 мс |
Наличие на складе
Под заказ |
