OM751 — Модуль ввода полевого питания 24 В постоянного тока с диагностикой

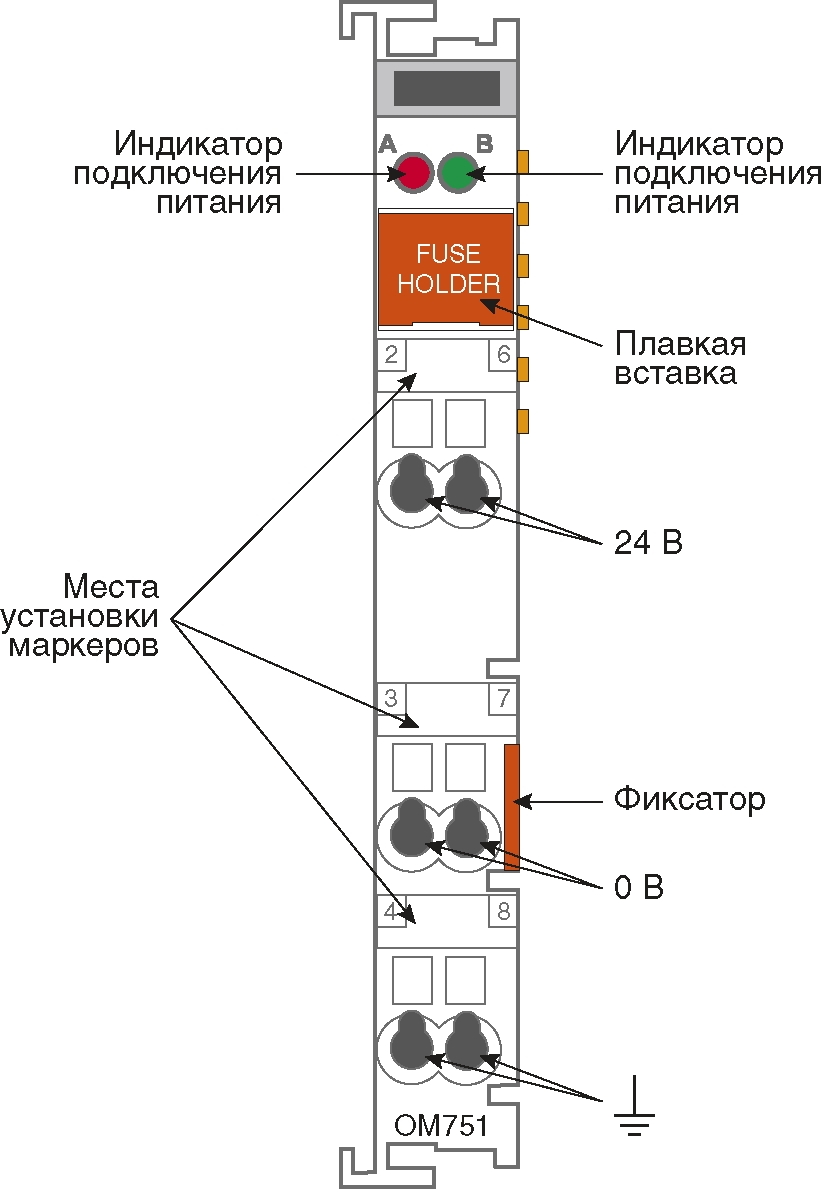

Предназначен для ввода и распределения через ножевые контакты шины полевого питания потенциалов 24 В (клеммы 2 и 6) и 0 В (клеммы 3 и 7) постоянного тока, которые используются для питания внешних цепей датчиков и исполнительных устройств, подключенных к каналам модулей ввода и вывода.
Модуль OM751 является подчиненным узлом шины FBUS и обеспечивает возможность передачи мастеру шины диагностической информации о наличии, отсутствии и снижении напряжения полевого питания.
С помощью OM751 в составе смежного набора модулей также могут быть созданы изолированные потенциальные группы для шины полевого питания.
Светодиодные индикаторы модуля обеспечивают информирование об уровне напряжения полевого питания.
Основные технические характеристики
| Входное напряжение полевого питания, В, пост. тока | 18...30 |
| Ток по шине полевого питания, А, не более | 10> |
|
Уровни детектирования напряжения полевого питания, В |
|
| «норма», не менее | 15 |
| «ошибка», не более | 12 |
| Индикация уровня / ошибки входного напряжения | Светодиодная |
| Предохранитель | Нет |
| Диэлектрическая прочность изоляции входных цепей, среднеквадратичное значение, В |
500 (вход/системная шина) 500 (вход/DIN-рейка) |
| Ток потребления от шины FBUS, мА, не более | 35 |
| Среднее время наработки на отказ, ч | 3 500 000 |
| Масса, г, не более | 60 |
| Номер для заказа | Наименование | Наличие на складе | |
|---|---|---|---|
Номер для заказа
OM75102 |
Наименование
Модуль ввода полевого питания 24 В постоянного тока с диагностикой (без предохранителя) |
Наличие на складе
Под заказ |
