NIM741 — Модуль последовательного интерфейса RS-485

Внесено в реестр отечественной
продукции (719 ПП РФ)

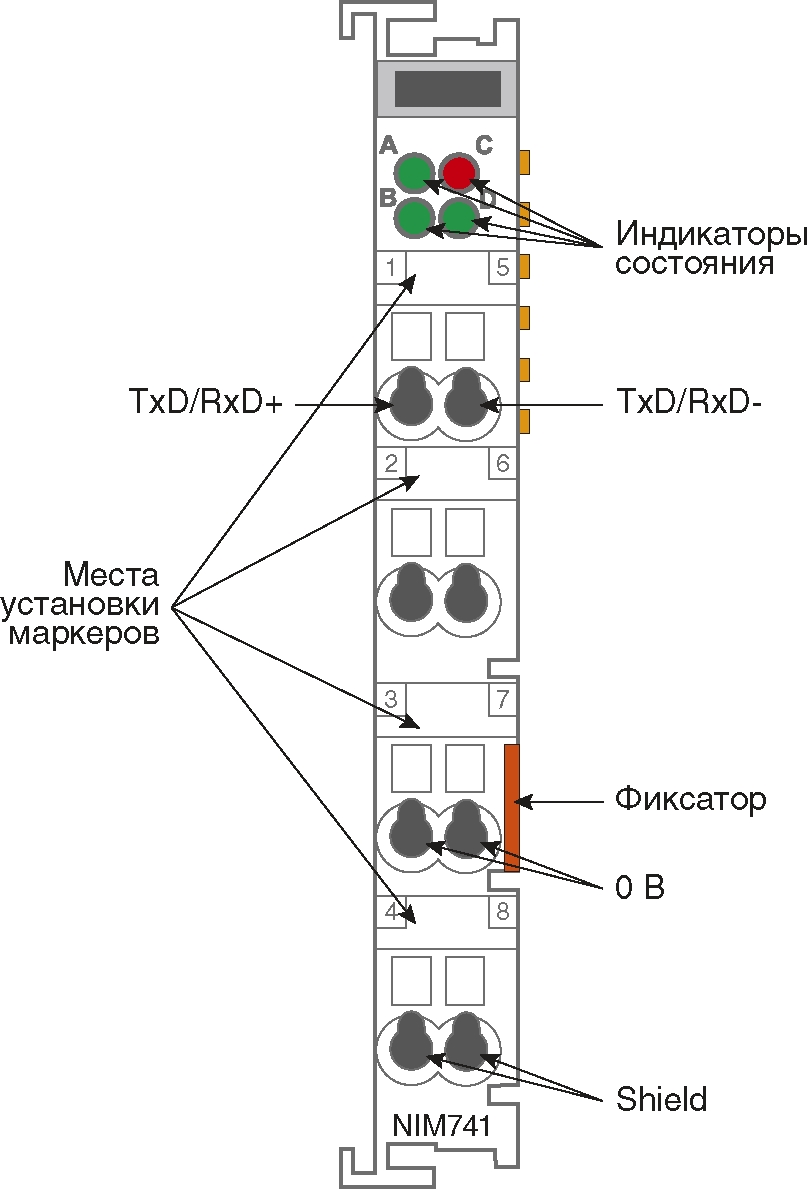

Описание

Загрузить

Публикации

Заказать

Предназначен для реализации функции дополнительного последовательного порта интерфейса EIA/TIA RS-485, который может использоваться:

- для программной реализации сервера или клиента Modbus RTU,

- в качестве дополнительного последовательного порта для программной реализации пользовательских протоколов обмена с использованием соответствующей функции системной библиотеки FastwelSysLibCom.lib,

- в качестве последовательного порта для сервиса протокола DNP3-L2 Outstation в CPM712 и CPM713.

NIM741 может использоваться как в качестве оконечного, так промежуточного узла сети RS-485.

Аппаратная конфигурация ПЛК среди периферийных модулей локальной шины FBUS может содержать не более 32 модулей NIM741 и/или NIM742 в любых сочетаниях.

В контроллерах CPM711, CPM712, CPM713 дополнительные порты последовательного интерфейса могут использоваться совместно с библиотекой FastwelSysLibCom.lib и другими библиотеками, использующих FastwelSysLibCom.lib, а также встроенным сервисом протокола DNP3 Outstation (только в CPM712 и CPM713).

В контроллере CPM723 дополнительные порты последовательного интерфейса могут использоваться либо совместно с библиотекой SysCom для реализации собственных протоколов обмена, либо со встроенными сервисами промышленных протоколов Modbus RTU/ASCII. При этом может быть сконфигурировано и использовано до 16 подчинённых (ведомых) устройств и до 16 мастеров (ведущих устройств) Modbus RTU или ASCII.

Модули NIM741 не поддерживаются интерфейсным модулем NIM745-02-C1.

Основные технические характеристики

Количество каналов	1
Тип интерфейса передачи данных	RS-485
Скорость обмена, бит/с	1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200
Количество бит данных	7 или 8
Количество стоповых бит	1 или 2
Режимы контроля чётности	None, Odd, Even
Размер встроенного буфера приёма, байт, не менее	1024
Размер встроенного буфера передачи, байт, не менее	1024
Напряжение изоляции система / питание	500 В
Ток потребления от шины FBUS, мА, не более	70
Среднее время наработки на отказ, ч	2 300 000
Масса, г, не более	65

Номер для заказа	Наименование	Наличие на складе
Номер для заказа NIM74101-C1	Наименование Модуль последовательного интерфейса RS-485; 1 канал; скорость обмена 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600 и 115200 бит/с, гальваническая изоляция	Наличие на складе Под заказ	заказать Количество - +
