- Поддержка стандартов: PICMG 2.0, PICMG 2.1, PICMG 2.16
- Процессор: Intel Core i7 2/4-ядерный Sandy Bridge/Ivy Bridge (напаян)
- Оперативная память: до 8 ГБ EEC (напаяна)
- Накопители: SSD NAND 8 ГБ (напаян), 4xSATA
- Видео: до 3х независимых дисплеев; интерфейсы DVI-I, DVI-D, DisplayPort с разрешением до 2560х1600 пикс.
- Интерфейсы: 4хGbit Ethernet, 10xUSB 2.0, 2xUSB 3.0; 12 х PCIe x1 Gen3
- Расширение: слот XMC
- Аудио: HD
- Диапазон рабочих температур:-40°С…+85°С/0°…+70°С
- Совместимость с ОС: Windows 7, QNX 6.5.0, Linux 2.6, Astra Linux 1.3 (Смоленск)

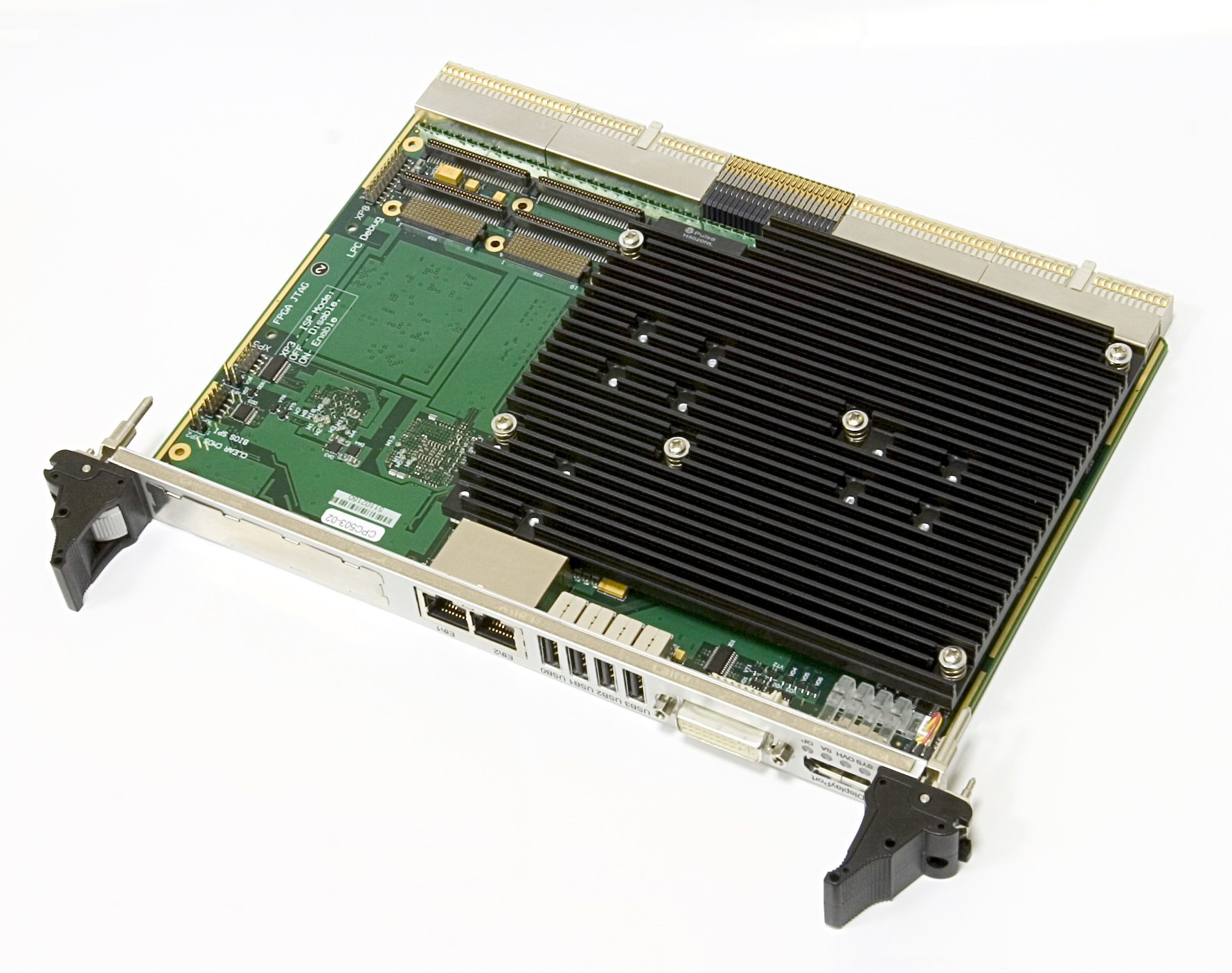

CPC503 — Процессорный модуль CompactPCI 6U на базе процессора Intel Core i7
Плата ориентирована на использование в АСУ промышленного и транспортного назначения. Поддержка спецификации PICMG 2.1 («горячая замена») и PICMG 2.16 (GbEthernet по объединительной панели) позволяет строить на базе СРС503 многопроцессорные высоконадёжные вычислительные комплексы. При использовании графических ускорителей в формате ХМС вычислительная мощность подобного комплекса может доходить до нескольких терафлоп/с.
Все компоненты напаяны на плату, что позволяет использовать СРС503 в системах с высоким уровнем механических нагрузок.
В BIOS исполнения -02 предусмотрена возможность принудительного ограничения теплового пакета для процессоров ULV 1,7 ГГц (controlled TDP).
Модуль выпускается в двух конструктивных исполнениях – 4НР и 8НР – в зависимости от мощности процессора и в двух климатических – для коммерческого (0..+70 °C) и промышленного (–40..+85 °C) применения
CPC503-01 не рекомендуется для использования в новых проектах. В качестве замены предлагается модуль CPC503-02.
- CompactPCI – стандарт для построения космической вычислительной техники, Алексей Медведев / PDF 0.46 МБ
- CompactPCI Serial – универсальный стандарт для построения бортовых компьютеров, Алексей Медведев / PDF 25.53 МБ
- На полпути к будущему, или Спецификация PICMG 2.30 CompactPCI PlusIO / PDF 0.32 МБ
- Стратегия и развитие Windows XP Embedded в России / PDF 0.57 МБ
- Компьютерные модули: стандарты, спецификации и основные принципы использования. Часть 2 / PDF 0.78 МБ
- Применение общепромышленных стандартов для построения космических вычислителей, Алексей Медведев / PDF 0.38 МБ
- Спецификация CompactPCI Serial среди открытых спецификаций для построения модульных встраиваемых компьютерных систем / PDF 1.06 МБ
Номер для заказа | Наименование | Наличие на складе | |
---|---|---|---|
Номер для заказа
CPC503-01-I72C1.5-RAM4G-R1-I |
Наименование
Модуль процессора CPC503-01 CompactPCI 2.0/2.16 Host Processor module 6U/4HP.Intel Core i7-2610UE 1.5 GHz (17W), 4GB DDR3 SDRAM ECC soldered.4xGigabit Ethernet. DisplayPort, DVI-I.4ГB Flash.1,8"HDD bay. -40..85'C |
Наличие на складе
1 шт. |
заказать
|
Номер для заказа
CPC503-01-I74C2.1-RAM4G-R2-C |
Наименование
Модуль процессора CPC503-01 CompactPCI 2.0/2.16 Host Processor module 6U/8HP.Intel Core i7-2715QE 2.1 GHz (45W), 4GB DDR3 SDRAM ECC soldered.4xGigabit Ethernet. DisplayPort, DVI-I.4ГB Flash.1,8"HDD bay. 0..70'C |
Наличие на складе
36 шт. |
заказать
|
Номер для заказа
CPC503-02-I72C1.7-RAM4G-R1-I |
Наименование
Модуль процессора CPCI 2.0/2.16 6U/4HP: Intel IvyBridge Core i7-3517UE 1,7 ГГц, ОЗУ 4ГБ ЕСС, 8 ГБ NAND, 4 GbEthernet, 12 USB, DVI-I, DisplayPort, слот XMC, -40..+85'C |
Наличие на складе
Под заказ |
заказать
|
Номер для заказа
CPC503-02-I74C2.1-RAM8G-R2-C |
Наименование
Модуль процессора CPCI 2.0/2.16 6U/8HP: Intel IvyBridge Core i7-3612QE 2,1 ГГц, ОЗУ 8ГБ ЕСС, 8 ГБ NAND, 4 GbEthernet, 12 USB, DVI-I, DisplayPort, слот XMC, 0..70'C |
Наличие на складе
Под заказ |
заказать
|
Номер для заказа
MIC1901-01 |
Наименование
Модуль мезонинный MIC1901: HDAudio, 2xGEth, Sfast, -40..+85’C |
Наличие на складе
Под заказ |
заказать
|
Номер для заказа
RIO587-01-I |
Наименование
Модуль тылового ввода-вывода для CPC503 4HP: PS/2, RS-232, 2xRS-485, 2xUSB2.0, 2xGbit Ethernet, CFast, -40..+85’C |
Наличие на складе
Под заказ |
заказать
|
Номер для заказа
RIO587-02-I |
Наименование
Модуль тылового ввода-вывода для CPC503 и CPC505 8HP: PS/2, 4xRS-232, 2xRS-485, 2xUSB2.0, 2xGbit Ethernet, CFast, место для HDD 2.5” SATA, -40..+85’C |
Наличие на складе
Под заказ |
заказать
|
