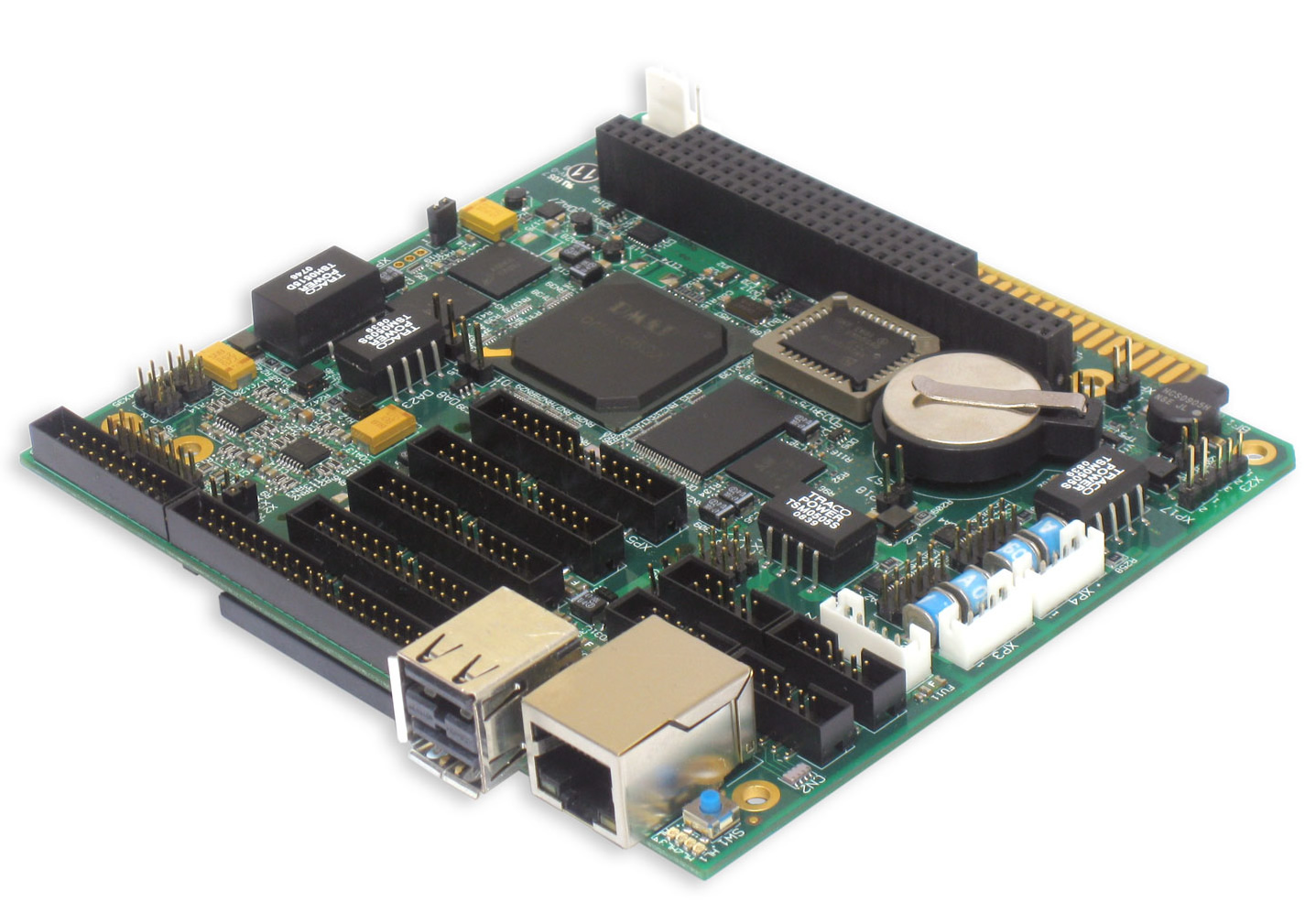

CPC109 — Модуль процессора

CPC109 — Модуль процессора

Характеристики
  • Процессор: Vortex86DX, 600 МГц (x86 совместимый набор команд)
  • Оперативная память: DDR2 SDRAM 256 Мбайт (запаяна на плату)
  • Энергонезависимое ОЗУ: 128 кбайт
  • FLASH-диск: 2 Гбайт NAND Flash (SLC), подключенный к IDE интерфейсу (запаян на плату)
  • Разъем для подключения Compact Flash тип 1 / 2
  • FLASH BIOS: 256 кбайт с резервированием
  • Порт LAN 10/100 Мбит/с
  • Порты USB (host): поддержка USB 1.1, USB 2.0; подключение до 4-х устройств
  • Последовательные порты: COM1: изолированный RS-422/485; COM2: изолированный RS-422/485; COM3: RS-232; COM4: RS-232;
  • Совместимость с операционными системами: Microsoft™ MS-DOS®6.22, FreeDOS, Linux 2.6, QNX 6.4x, Microsoft™ Windows CE 5.0
  • Напряжение питания: +5 В ± 5%, -12 В
  • Рабочий температурный диапазон: от -40 до +85°С
Описание
Загрузить
Публикации

Модуль контроллера CPC109 представляет собой высоко-интегрированное решение на платформе x86 в формате MicroPC для использования в системах управления реального времени, контроля производства, сбора и обработки данных. Модуль может работать в автономном или подчиненном режиме. Подключение основных средств ввода-вывода (карты VGA, LCD, матричные и AT-клавиатуры, принтеры, FDD, USB) позволяет использовать модуль контроллера CPC109 в системах с участием оператора. Для хранения данных может использоваться как встроенный накопитель, так и внешние USB и IDE устройства.
Модуль CPC109 позволяет решить большинство задач по вводу-выводу как дискретных, так и аналоговых сигналов. Кроме всего модуль позволяет производить оперативную замену рабочего программного обеспечения встроенной ПЛИС (FPGA), что дает дополнительные возможности по адаптации модуля к конкретным задачам. В дополнение к стандартной шине расширения MicroPC (ISA 8-бит) в модуле предусмотрена шина PC/104 (ISA 8/16-бит), что позволяет подключать к CPC109 дополнительные модули расширения. Кроме того, CPC109 может быть подключен к сетям RS-232, RS-422/485, Ethernet, что дает возможность использовать контроллер в распределенных системах.

Модуль CPC109 имеет сертификат об утверждении типа средств измерений Федерального агентства по техническому регулированию и метрологии

Номер для заказа Наименование Наличие на складе
Номер для заказа
CPC10901
Наименование
Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, NV SRAM 128кБ, PC-104 ISA 16-бит, Ethernet 10/100 Mbps, 4 x USB 2. 2 x RS-232, 2 x RS-422/485); Дискретный ввод/вывод: 48+24 каналов, Аналоговый ввод/вывод: 8AI, 2A
Наличие на складе
Под заказ
заказать
Количество
-
+
Номер для заказа
CPC10901\COATED
Наименование
Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, NV SRAM 128кБ, PC-104 ISA 16-бит, Ethernet 10/100 Mbps, 4 x USB 2. 2 x RS-232, 2 x RS-422/485); Дискретный ввод/вывод: 48+24 каналов, Аналоговый ввод/вывод: 8AI, 2A, защитное покрыти
Наличие на складе
Под заказ
заказать
Количество
-
+
Номер для заказа
CPC10901\LNX
Наименование
Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, NV SRAM 128кБ, PC-104 ISA 16-бит, Ethernet 10/100 Mbps, 4 x USB 2. 2 x RS-232, 2 x RS-422/485); Дискретный ввод/вывод: 48+24 каналов, Аналоговый ввод/вывод: 8AI, 2A, Linux
Наличие на складе
Под заказ
заказать
Количество
-
+
Номер для заказа
CPC10902
Наименование
Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, NV SRAM 128кБ, PC-104 ISA 16-бит, Ethernet 10/100 Mbps, 4 x USB 2.0, 2 x RS-232, 2 x RS-422/485 (изолированный). Дискретный ввод/вывод: 48+24 каналов.
Наличие на складе
3 шт.
заказать
Количество
-
+
Номер для заказа
CPC10902\COATED
Наименование
Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, NV SRAM 128кБ, PC-104 ISA 16-бит, Ethernet 10/100 Mbps, 4 x USB 2.0, 2 x RS-232, 2 x RS-422/485 (изолированный). Дискретный ввод/вывод: 48+24 каналов, защитное покрытие
Наличие на складе
Под заказ
заказать
Количество
-
+
Номер для заказа
CPC10903
Наименование
Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, Ethernet 10/100 Mbps, 4 x USB 2.0, 2 x RS-232, 2 x RS-422/485 (изолированный).
Наличие на складе
Под заказ
заказать
Количество
-
+
Номер для заказа
CPC10903\COATED
Наименование
Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, Ethernet 10/100 Mbps, 4 x USB 2.0, 2 x RS-232, 2 x RS-422/485 (изолированный), защитное покрытие
Наличие на складе
Под заказ
заказать
Количество
-
+
