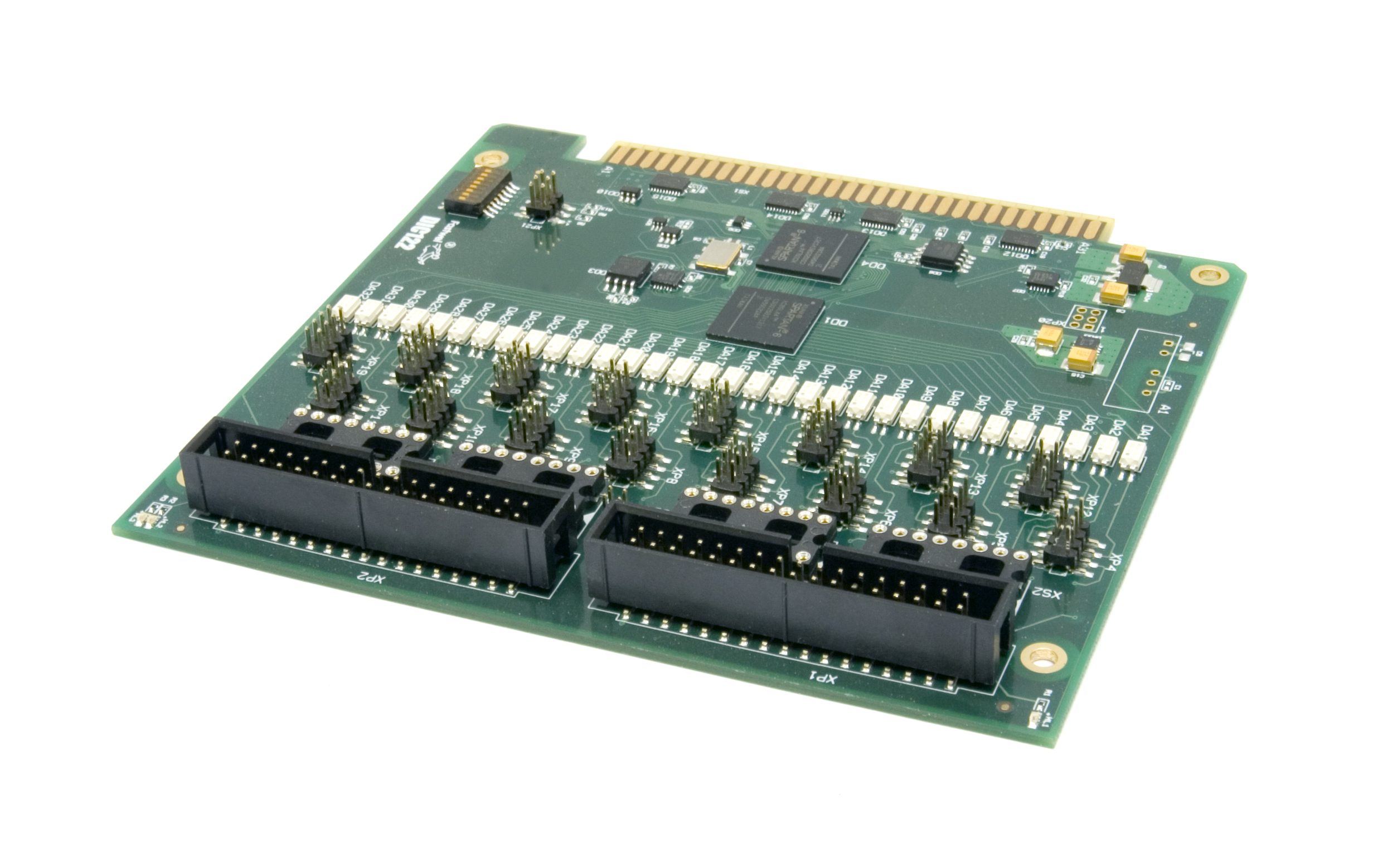

DIC122 — Модуль дискретного ввода с гальванической развязкой

DIC122 — Модуль дискретного ввода с гальванической развязкой

Характеристики
  • 32 канала дискретного/частотного ввода
  • Однопроводное или двухпроводное подключение сигналов
  • Измерение частот по любому каналу
  • Формирование аппаратных прерываний по событиям на входах
  • Системная шина: Восьмиразрядная шина ISA
  • Задержка входных сигналов: 25мкс
  • Изолированный источник напряжения +12В для «сухих» контактов (изоляция 1000 В)
  • Оптоизоляция входов между каналами: 500В
  • Оптоизоляция входов между каналом и «землёй»: 1000В
  • Программируемый интервал времени устранения дребезга для входов (антидребезг)
  • Программная совместимость с DIC112
  • Программирование прерываний
  • Диапазон рабочих температур –40…+85°С
Описание
Загрузить
Публикации

Модуль выполнен в стандарте MicroPC и предназначен для считывания состояний дискретных или измерения частотных сигналов с уровнями напряжений от 3.2 до 52 Вольт. В модуле применена программируемая логическая матрица (FPGA), что позволяет изменять алгоритм обработки входов (или схему) без изменения топологии.

Подключение каналов двухпроводное или однопроводное (с общей землёй). Возможно подключение сигналов типа "сухой контакт" с использованием внутреннего изолированного (12В) или внешнего (до 52В) источника питания. Модуль аппаратно и программно совместим с модулями дискретного ввода/вывода DIC112.



Номер для заказа Наименование Наличие на складе
Номер для заказа
DIC122-01
Наименование
Модуль дискретного ввода с гальванической развязкой. Без поддержки «сухого контакта»
Наличие на складе
Под заказ
заказать
Количество
-
+
Номер для заказа
DIC122-02
Наименование
Модуль дискретного ввода с гальванической развязкой, с поддержкой «сухого контакта»
Наличие на складе
6 шт.
заказать
Количество
-
+
