- Системная шина: Восьмиразрядная шина ISA.
- Дискретный ввод/вывод: 96 (DIC120-01) или 48 (DIC120-02) каналов дискретного ввода/вывода с логическими уровнями сигналов (КМОП, ТТЛ);
- Измерение частоты (до 50 МГц) и фаз сигналов по любому каналу;
- Поддержка таймеров/счетчиков импульсов;
- Генерация частоты и ШИМ сигналов по любому каналу;
- Преобразование кодов по любому каналу;
- Формирование временных диаграмм управления (без использования ресурсов системы);
- Формирование аппаратных прерываний по событиям на входах;
- Программируемый интервал времени устранения дребезга для входов (антидребезг);
- Раздельные матрицы FPGA с Flash памятью для хранения конфигураций (прошивок), четыре для DIC120-01, две для DIC120-02;
- Возможность разработки собственных конфигураций (прошивок) FPGA.

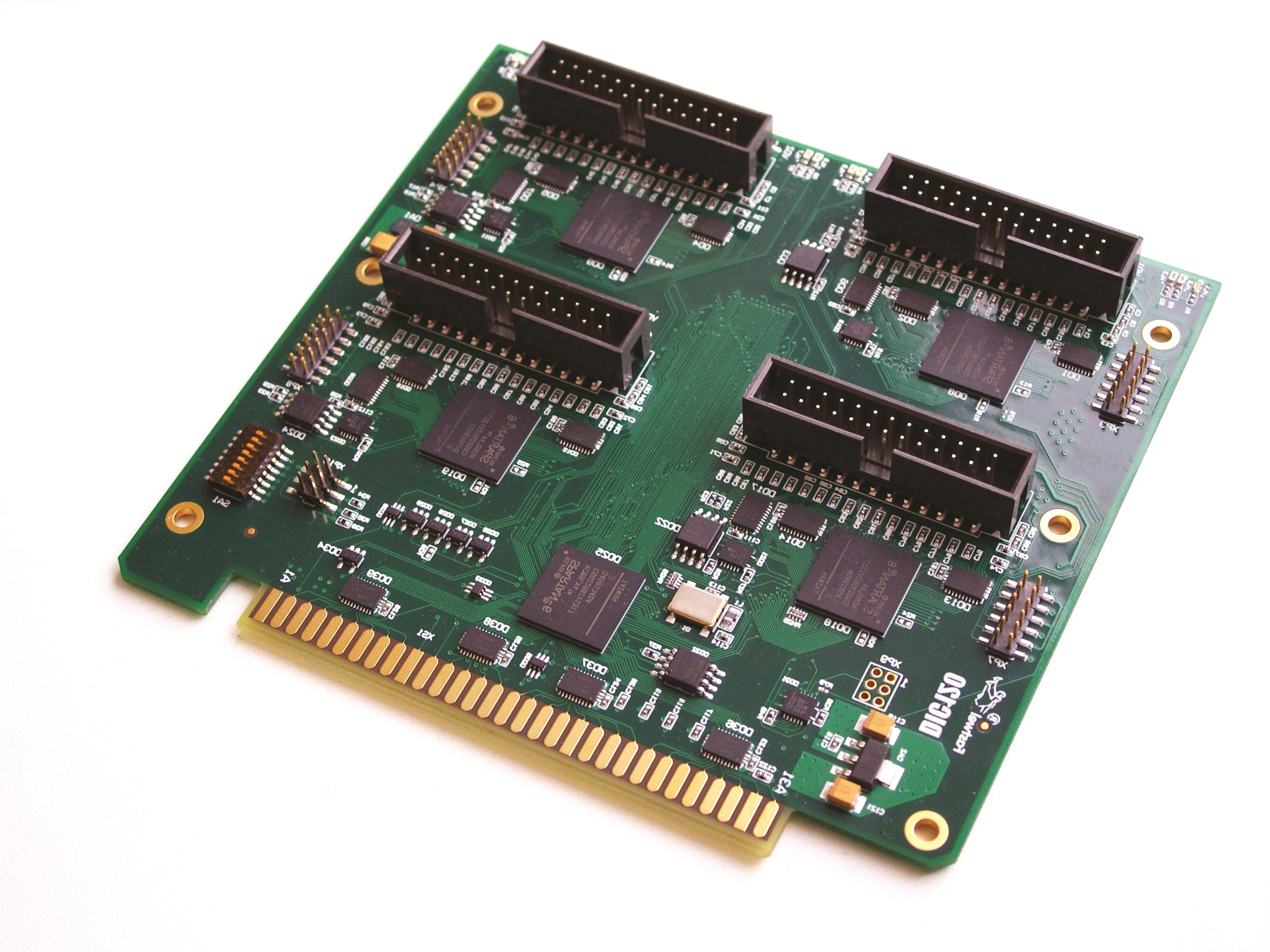

DIC120 — Модуль дискретного ввода-вывода
Модуль выполнен в стандарте MicroPC и предназначен для ввода/вывода 96 или 48 сигналов с логическими уровнями КМОП, TTL или расширения системных ресурсов (например, поддержки дополнительных системных таймеров или ускорения логических и арифметических операций). Модуль также может применяться для измерения частоты (длительности) и фаз сигналов, выполнения счетно-таймерных операций, формирования ШИМ сигналов, преобразования кодов, формирования временных диаграмм управления и аппаратных прерываний по событиям на входах. Модуль и программно-аппаратно совместим с модулями дискретного ввода/вывода DIC110, выполненных в стандарте MicroPC и представляет собой четыре матрицы FPGA с возможностью внутрисхемного программирования (ISP), имеющих по 24 канала дискретного ввода\вывода.
Возможности управления:
Адресация модуля («legacy» - как у DIC110, «index» - порт адреса, порт данных);
Программирование прерываний;
Идентификация модуля (кода схем матриц FPGA);
Возможность программирования схемы модуля в системе (ISP)
Электропитание и потребляемый ток: +5В±5%, не более 340мА
Рабочий температурный диапазон: от - 40 + 85°С
Программная совместимость с ОС: FDOS, FreeDOS, Windows XP (Embedded), Linux 2.6
Варианты исполнения:
DIC120-01 – 96 каналов ввода/вывода
DIC120-02 – 48 каналов ввода/вывода
Перечень поддерживаемых конфигурации FPGA доступен на FTP-сервере
- End-of-life: как завершается жизненный цикл компонентов АСУ ТП, Сергей Солдатов / PDF 1.61 МБ
- Стратегия и развитие Windows XP Embedded в России / PDF 0.57 МБ
- Компьютерные модули: стандарты, спецификации и основные принципы использования. Часть 2 / PDF 0.78 МБ
- Применение общепромышленных стандартов для построения космических вычислителей, Алексей Медведев / PDF 0.38 МБ
Номер для заказа | Наименование | Наличие на складе | |
---|---|---|---|
Номер для заказа
DIC120-01 |
Наименование
Многофункциональная плата ввода-вывода MicroPC, 96 каналов ввода/вывода |
Наличие на складе
Под заказ |
заказать
|
Номер для заказа
DIC120-02 |
Наименование
Многофункциональная плата ввода-вывода MicroPC, 48 каналов ввода/вывода |
Наличие на складе
Под заказ |
заказать
|
Номер для заказа
DIC120-03 |
Наименование
Многофункциональная плата ввода-вывода MicroPC, 96 каналов ввода/вывода. Аналог DIC11101 |
Наличие на складе
Под заказ |
заказать
|
