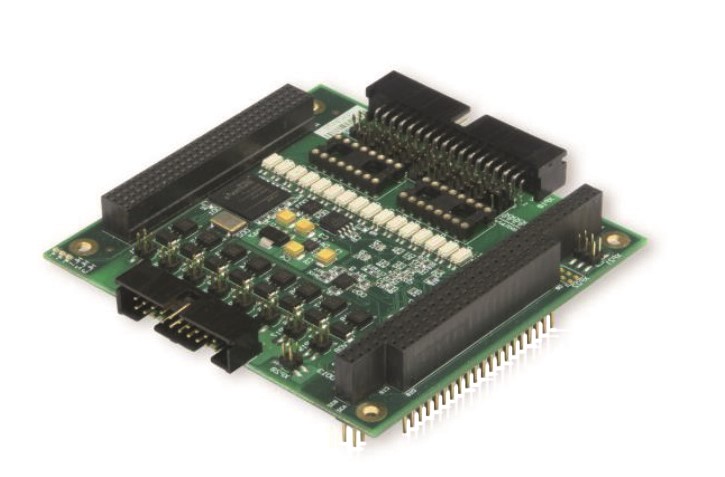

DIC324 — Модуль дискретного ввода-вывода с гальванической развязкой

DIC324 — Модуль дискретного ввода-вывода с гальванической развязкой

Характеристики
  • Системная шина - восьмиразрядная шина ISA;
  • 16 каналов дискретного/частотного ввода;
  • 8 каналов дискретного вывода;
  • Задержка входных сигналов 25мкс;
  • Измерение частот по любому каналу;
  • Опто-изоляция входов и выходов между каналами: 500В;
  • Опто-изоляция входов и выходов между каналом и «землёй»: 1000В;
  • Формирование аппаратных прерываний по событиям на входах;
  • Программируемый интервал времени устранения дребезга для входов (антидребезг);
  • Максимальное время включения/выключения 3мс;
  • Программная совместимость с ОС: FDOS, FreeDOS, Windows XP (Embedded), Linux 2.6;
Описание
Загрузить
Публикации

Модуль выполнен в формате PC\104+. Он применяются для сопряжения с платами с дискретными и аналоговыми модулями оптической развязки (оптомодулями), измерения частоты (длительности) и фаз сигналов, выполнения счетно-таймерных операций, ускорения логических и арифметических операций, формирования ШИМ сигналов, преобразования кодов, управления алфавитно-цифровыми индикаторами, формирования временных диаграмм управления и аппаратных прерываний по событиям на входах. В модуле используются программируемые логические микросхемы (далее FPGA) и технология In-System Programmable (далее ISP), которые позволяют изменять алгоритм работы модулей непосредственно в системе без выключения питания.



Номер для заказа Наименование Наличие на складе
Номер для заказа
DIC324-01
Наименование
Модуль дискретного ввода-вывода с гальванической развязкой
Наличие на складе
36 шт.
заказать
Количество
-
+
