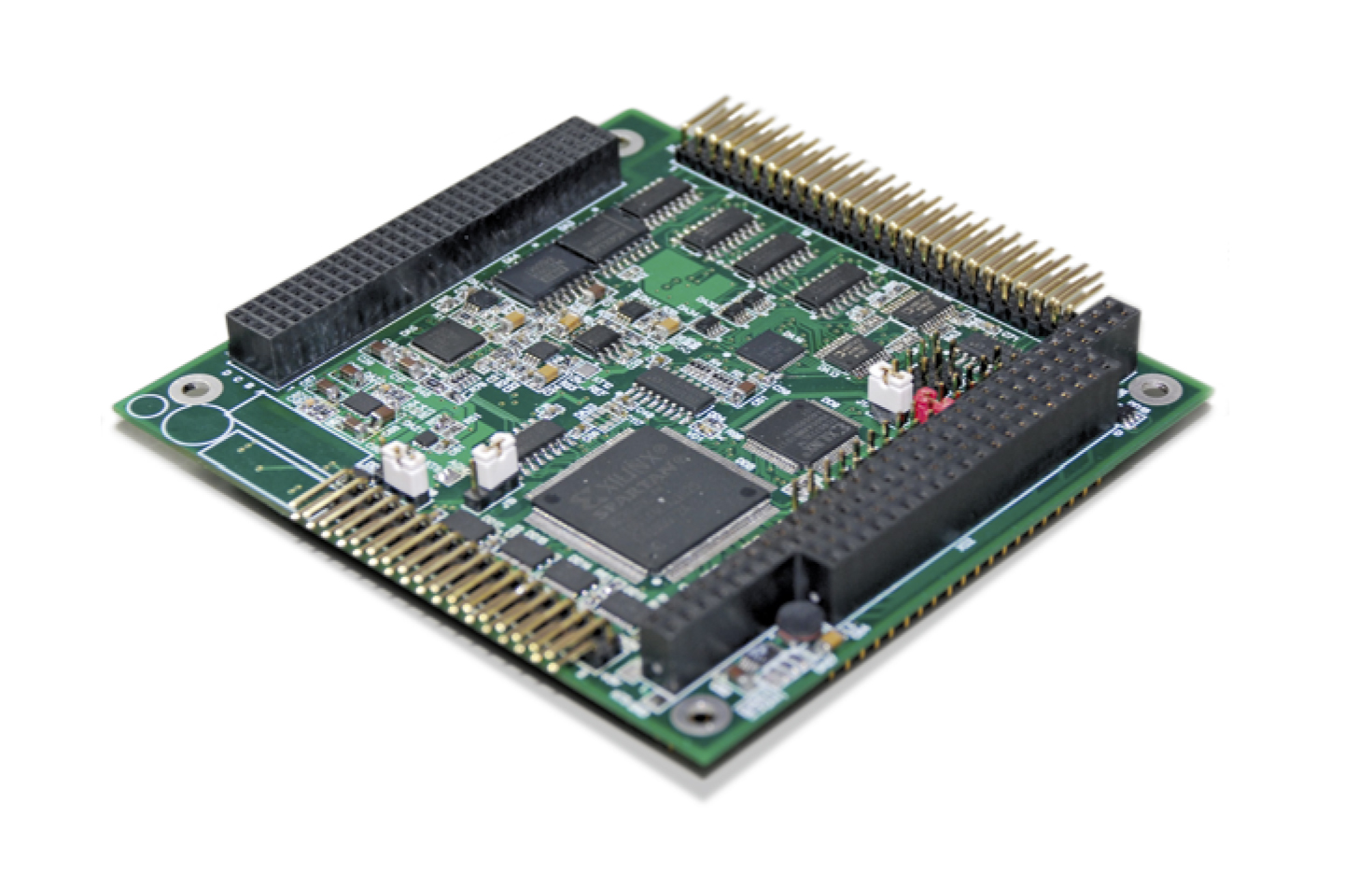

AIC324 — Модули аналогового и цифрового ввода-вывода

AIC324 — Модули аналогового и цифрового ввода-вывода

Характеристики
  • Интерфейс к системному контроллеру PC104TM, ISA 16 бит
  • "проходная" шина PCI
  • 32 аналоговых входа АЦП 16 бит, 250кГц/±10В … ±0.625В,
  • 4 аналоговых выходов ЦАП 16 бит 6мкс ±10В … ±2.5В, программная калибровка аналоговых трактов платы;
  • 24 канала цифрового входа-выхода, 3.3В или 5В CMOS, Поддержка 16-ти и 32-х разрядных счетчиков; Защита выводов от статического электричества
  • Гальваническая развязка аналоговой части от цифровой 500В
  • Поддержка ОС: Fastwel DOS, Linux, QNX
  • Диапазон рабочих температур: -40°C … +85°C и 0°C ...+70°C (в зависимости от модификации)
  • MTBF 100000 ч
Описание
Загрузить
Публикации

Модуль аналого-цифрового ввода-вывода предназначен для ввода вывода аналоговых и дискретных сигналов из систем управления реального времени, контроля производства, высокоскоростного сбора и обработки данных. Кроме того, модуль позволяет производить оперативную замену рабочего программного обеспечения встроенной ПЛИС (FPGA), что дает дополнительные возможности по адаптации модуля к конкретным задачам.
Технические характеристики модуля
Модуль выполнен в стандарте PC104 и имеет следующую структуру каналов ввода-вывода:
- 32 гальванически изолированных аналоговых входа;
- 4 гальванически изолированных аналоговых выхода;
- 30 цифровых входа-выхода

Номер для заказа Наименование Наличие на складе
Номер для заказа
AIC324-01
Наименование
Модуль аналого-цифрового ввода вывода AIC324 PC104 АЦП 16бит/32 канала/250кГц/±10В… ±0.625В, ЦАП 16бит/6мкс/4 канала/±10В … ±2.5В, 24 дискретных входа/выхода, таймер 32/16 бит, -40...+85C
Наличие на складе
Под заказ
заказать
Количество
-
+
