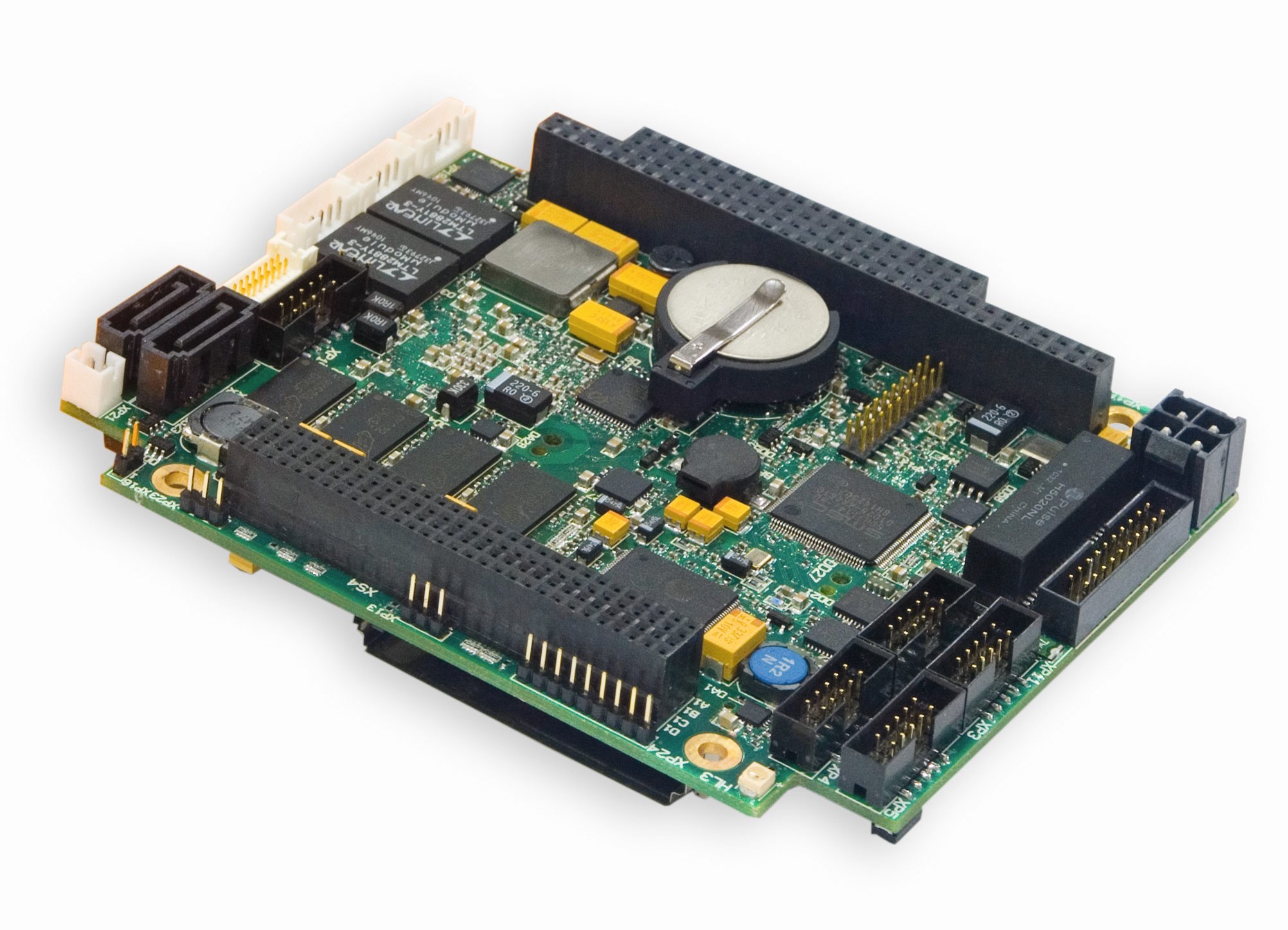

CPC308 — Одноплатный компьютер на базе процессора Intel Atom

CPC308 — Одноплатный компьютер на базе процессора Intel Atom

icon

НЕ РЕКОМЕНДУЕТСЯ ДЛЯ НОВЫХ ПРОЕКТОВ

Характеристики
  • Процессор Intel Atom D510 или N450 1.66 ГГц
  • Поддержка модулей PC/104-Plus
  • Оперативная память 512 Мбайт или 1 Гбайт DDR2 667 МГц, напаяна
  • Видеоинтерфейс VGA до 2048x1536 точек и LVDS 18 бит до 1365х768 точек
  • Два порта Gigabit Ethernet
  • 2xSATA I 150 Мбит/с, NAND SATA 4 Гбайт, CF Type I/II
  • 4xUSB 2.0, 2xRS-232, 2xRS-485/422 с гальваноразвязкой
  • Диапазон рабочих температур -40 °С…+85 °С
  • Программная совместимость с ОС Microsoft Windows® XP Embedded, Linux, QNX
Описание
Загрузить
Публикации

СРС308 - встраиваемый одноплатный компьютер формата РС/104-Plus (PCI 32-bit и ISA 16-bit) с оптимизированным соотношением производительности и тепловой мощности. Модуль CPC308 создан на базе центральных процессоров Intel Atom с интегрированной графикой и широкого набора как наследственных, так и современных интерфейсов. Расчетное энергопотребление модуля CPC308 составляет от 12 до 17 Вт в зависимости от модификации, а система теплоотвода позволяет применять как воздушную, так и кондуктивную схему его охлаждения. Конструктивно CPC308 позволяет наращивать стек расширения только в одну сторону, используя вторую сторону для организации охлаждения.

Все компоненты напаяны на плату, образуя устойчивую к ударам/вибрации конструкцию и повышая эффективность влагозащиты при применении покрытия.

Подсистема динамической памяти состоит из запаянной DDR2 памяти объемом 512 Mбайт или 1 Гбайт в зависимости от модификации.

Графическая подсистема поддерживает вывод изображения на мониторы с VGA интрефесом с разрешением до 2048x1536 и с интерфейсом LVDS - до 1365x768 точек. Для аудио устройств есть микрофонный разъем и разъемы для линейного входа-выхода.

Подсистема хранения позволяет подключить к CPC308 два ЖД с интерфейсами SATA, использовать набортный разъем для установки CF и использовать напаянный NAND Flash диск объемом 2 Г байта с интерфейсом IDE.

Два полнофункциональных канала Gigabit Ethernet Base-T позволяют использовать плату в развитой сетевой инфраструктуре или для создания систем с дублированными каналами связи.

Периферийные устройства могут подключаться к СРС308 по 4-м каналам USB 2.0, 2-м RS-232 и 2-м RS-485/422 c гальваноразвязкой.

Дополнительные возможности СРС308 обеспечиваются системой мониторинга рабочих параметров, двумя сторожевыми таймерами. CPC308 имеет возможность внутрисистемной модификации БИОС и сохранения его параметров в энергонезависимой памяти FRAM. Температурный диапазон эксплуатации индустриального исполнения СРС308 составляет от -40°С до +85°С.

CPC308 имеет поддержку для операционных систем DOS, Windows XP Embedded, QNX и Linux.



Номер для заказа Наименование Наличие на складе
Номер для заказа
CPC308-03
Наименование
Модуль процессора, формат PC/104-Plus, Intel Atom D510, 1GB DDR2 soldered, 32bit PCI, 16bit ISA, VGA, LVDS, 2xGE, 4 GB NAND, 4xUSB2.0, CF, 2xRS232, 2xRS422/485 isolated, Audio, 8xGPIO,
Наличие на складе
11 шт.
заказать
Количество
-
+
