Система управления иглопробивной машиной для ОАО «Ковротекс»

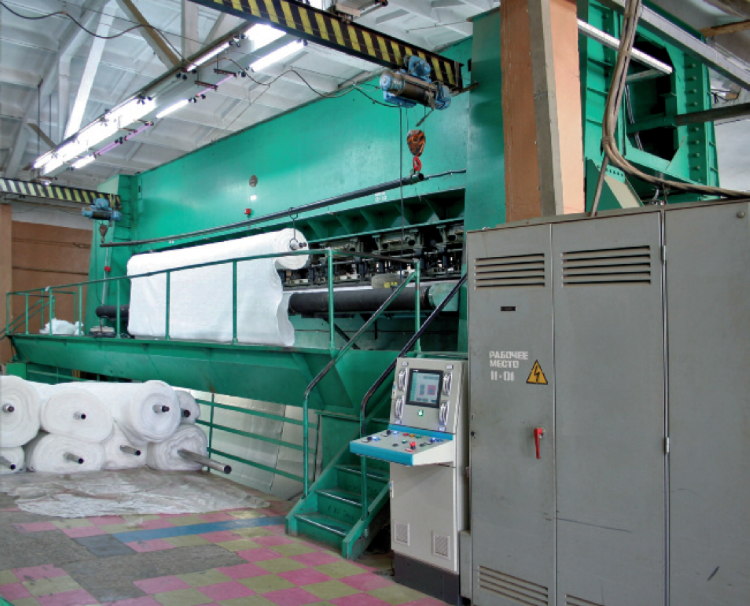

Компания «ПОИСК» изготовила и смонтировала систему управления иглопробивной машиной для ОАО «Ковротекс» (г. Димитровград, Ульяновская обл.) взамен морально устаревшей и физически изношенной, произведённой в США ещё в 1972 г. Иглопробивная машина предназначена для производства нетканого сушильного полотна, применяемого в бумажной промышленности.

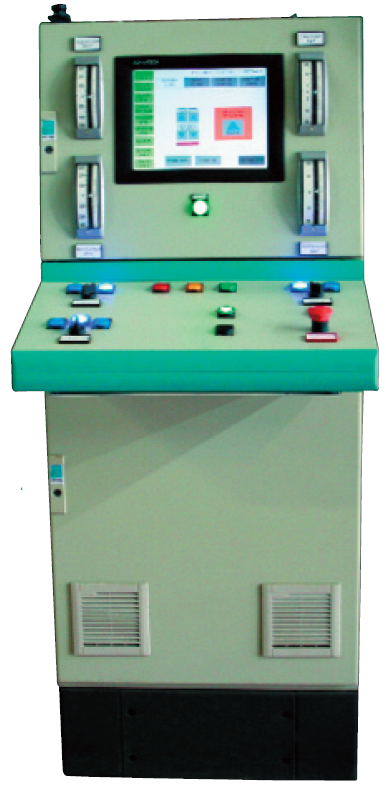

Система на основе контроллера Fastwel CPU686 с платами аналогового и дискретного ввода-вывода вмонтирована в шкаф Rittal. На языке С++ написаны управляющая программа и графический интерфейс, реализованы три контура ПИД-регулирования. Основная часть элементов управления и визуализации размещена на ЖК-мониторе с сенсорным экраном Advantech.

В рамках проекта кулачковые командоаппараты заменены на бесконтактные индуктивные датчики Pepperl+Fuchs. Взамен имеющихся сельсинов установлены энкодеры Pepperl+Fuchs и датчики линейных перемещений Turck. Частично заменены исполнительные механизмы.

Кроме того, в системе использовано оборудование фирм Octagon Systems, Siemens, Sew-Eurodrive, Omron, Schneider Electric, WAGO, Мидаус и др.


ПТК системы управления дистилляционными  обессоливающими установками ДОУ-50

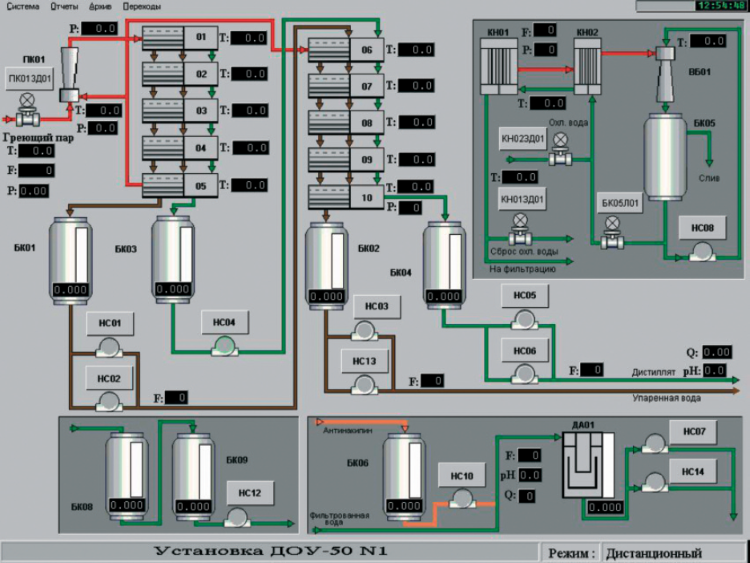

На Волгодонской АЭС сдан в опытно-промышленную эксплуатацию программно-технический комплекс (ПТК), который входит в состав системы управления двумя дистилляционными обессоливающими установками ДОУ-50. Установки выполняют водоподготовку для нужд АЭС.


ЗАО «НТЦ Лидер» является разработчиком ПТК, в состав которого входят шкафы локальных контроллеров, автоматизированные рабочие места оператора, файловый сервер, сетевое оборудование.

Основные функции:

  • непрерывный контроль и математическая обработка технологических параметров;
  • отображение информации;
  • управление исполнительными механизмами,  в том числе насосами, по резервированной  схеме, реализация блокировок и защит;
  • формирование, просмотр и печать сменных  отчётов;
  • просмотр и печать исторических данных;
  • вывод информации о состоянии ПТК;
  • задание и изменение технологических установок;
  • синхронизация системного времени.

Алгоритмы управления реализованы на технологическом языке TL.

Аппаратные средства – оборудование фирм Fastwel, Octagon Systems, Advantech и Schroff.

Программное обеспечение – SCADA-система «МАИС-2000» НТЦ «Лидер».

САУ автоклавными установками

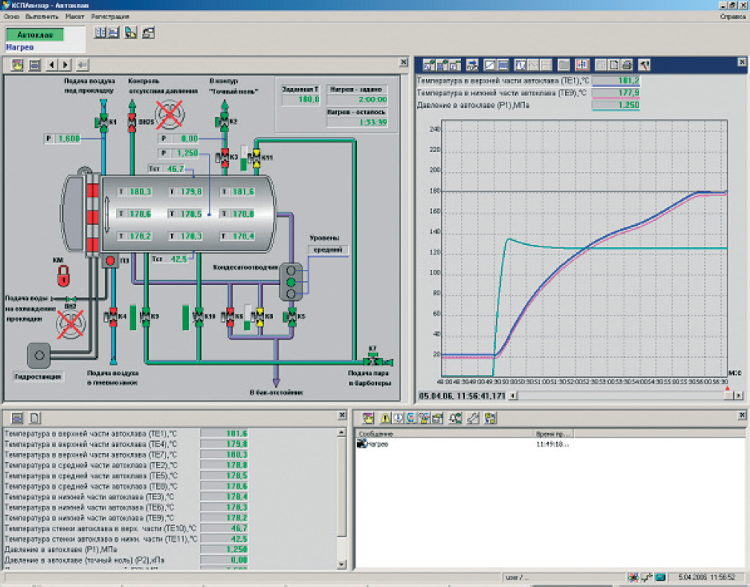

НПК «ЛЕНПРОМАВТОМАТИКА» разрабатывает системы автоматизированного управления (САУ) автоклавными установками. В настоящее время изготовлены и отгружены САУ автоклавом гидротермальной деструкции связующего и САУ вулканизационным автоклавом. Эти автоклавы спроектированы фирмой «ПЕТЕРБУРГНИИХИММАШ».


Автоклавы применяются во многих областях промышленности. Они являются объектами повышенной опасности, подконтрольными Ростехнадзору. Автоматизация управления автоклавом повышает безопасность работы, снижает риск аварийных ситуаций из-за «человеческого фактора».

Для исключения ошибок оператора разработана система блокировок технологических алгоритмов с выдачей голосовых сообщений. Это позволяет выполнить требования нормативных документов (некоторые механизмы автоклава должны управляться только вручную) и в то же время обеспечивает простое и надёжное управление установкой. Ведётся автоматический учёт работы автоклава под нагрузкой для оптимального управления техобслуживанием. Автоматизировано формирование отчётов по технологическим процессам.

Внедрение САУ обеспечивает соответствие современным требованиям к безопасности, надёжности и удобству работы оператора.
