Автоматизированная система управления стендом испытания шин

На Ярославском шинном заводе в 2005 г. введена в эксплуатацию система автоматического управления стендом ИПС - 2 для испытания легковых шин. Система предназначена для автоматического управления скоростью барабана стенда в соответствии с выбранной оператором методикой испытаний, для выполнения ряда технологических операций, связанных с процессом испытаний, а также автоматического останова стенда в случае окончания процесса испытания или разрыва шины.

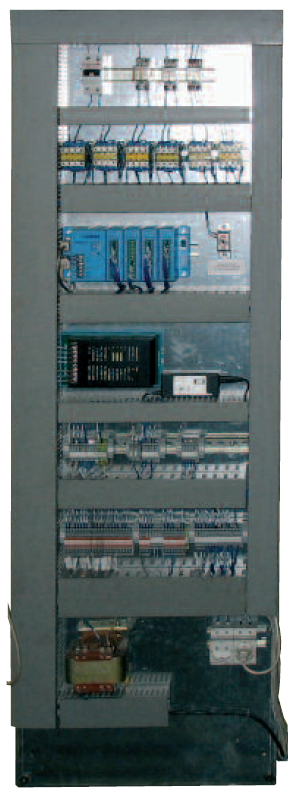

Система управления построена на базе промышленного контроллера ADAM - 5510 фирмы Advantech с модулями ввода/вывода ADAM - 5050 - A, ADAM - 5024 - A, ADAM - 5068 - A и ADAM - 5080 - A. Для контроля за ходом испытаний и оперативного управления используется терминал VIP 03900 - С2 - Ф01 - 07 фирмы IEE. Связь контроллера с АРМ оператора осуществляется по сети RS - 485.
Программное обеспечение АРМ оператора позволяет отображать информацию о выполнении процесса испытаний с использованием визуальных элементов индикации и графиков, осуществлять при необходимости дистанционное выполнение останова испытания, сохранять данные испытаний в архиве, вести и распечатывать протоколы испытаний.
Внедрённая система управления позволила существенно снизить затраты труда операторов - технологов, ограничить воздействие на людей неблагоприятных производственных факторов, повысить качество и точность соблюдения методик испытаний.

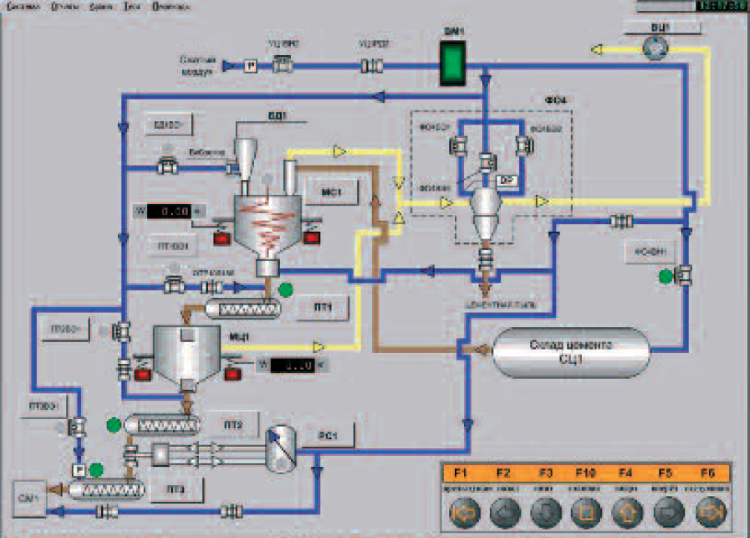

ПТК системы управления установкой цементирования ЖРО

На Волгодонской АЭС в июне 2005 года пущена в эксплуатацию первая в России установка цементирования жидких радиоактивных отходов (ЖРО).
ЗАО «НТЦ Лидер» является разработчиком программно - технического комплекса системы управления установкой. В состав ПТК входят дублированный контроллер, автоматизированные рабочие места оператора, файловый сервер, сетевое оборудование. Основные функции:

• непрерывный контроль и математическая обработка технологических параметров;
• отображение информации;
• управление исполнительными механизмами, реализация блокировок и защит;
• регулирование параметров техпроцесса;
• регистрация значений параметров и событий в базе данных истории;
• формирование, просмотр и печать сменных отчётов;
• просмотр и печать исторических данных;
• вывод информации о состоянии ПТК;
• задание и изменение технологических уставок;
• синхронизация системного времени.

Алгоритмы управления реализованы на технологическом языке TL. Высокая надёжность обеспечивается за счёт резервирования основных компонентов системы.
Аппаратные средства: оборудование фирм Fastwel, Octagon Systems, Advantech и Schroff. Программное обеспечение: SCADA - система «МАИС - 2000» НТЦ «Лидер».

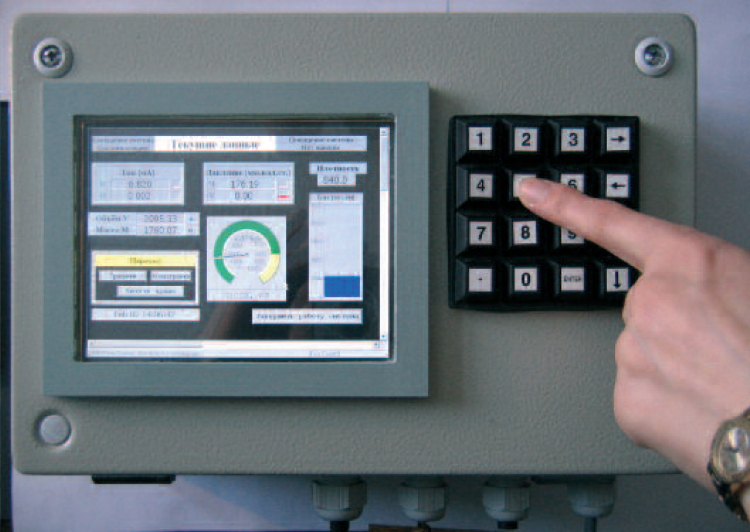

Универсальный регистратор широкого применения

На базе контроллера фирмы Fastwel и ЖК - дисплея Sharp создан универсальный прибор для сбора, регистрации и отображения данных. В базовой комплектации регистратор имеет 8 аналоговых входов. Можно наращивать до 40 входов/выходов в одном корпусе.
Прочный стальной корпус с защитой IP65 (200×300×120мм), яркий цветной дисплей (640×480), интегрированные интерфейсы USB, Ethernet, RS - 485 и твердотельный диск позволяют использовать этот прибор в тяжёлых условиях эксплуатации, в том числе на железно дорожном и автомобильном транспорте. Диапазон рабочих температур лежит в пределах от –10 до 50°С (готовится исполнение от –30 до +80°С). Питание прибора осуществляется постоянным напряжением 24 В. Имеется исполнение для напряжения 110 В.
