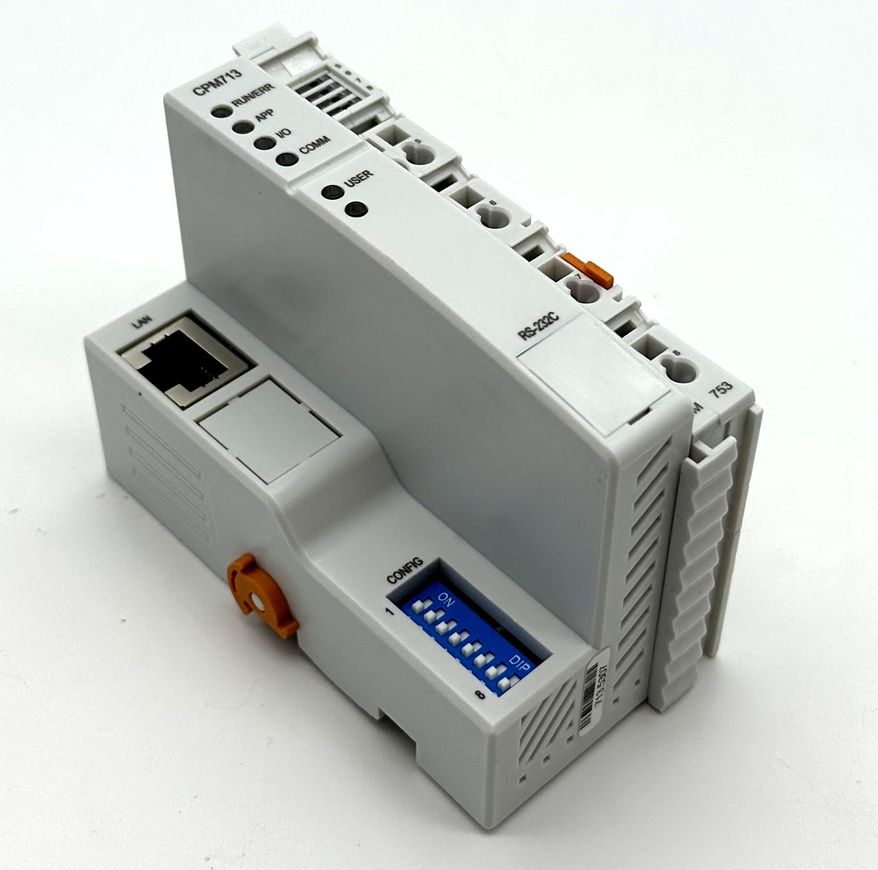

CPM713-02 — Программируемый контроллер узла сети Ethernet, протокол передачи Modbus TCP (ведущий/ведомый), среда разработки приложений CoDeSys 2.3

НЕ РЕКОМЕНДУЕТСЯ ДЛЯ НОВЫХ ПРОЕКТОВ

Характеристики

Встроенный порт Ethernet 10/100 Мбит/с
Поддерживаемые протоколы: Modbus TCP (клиент и сервер); DNP-L2 Outstation (через модули NIM741 и NIM742)
Среда разработки приложений CoDeSys 2.3
Рабочая температура –40…+85 °C

Описание

Загрузить

Публикации

Заказать

Предназначен для управления модулями ввода-вывода Fastwel I/O в системах сбора и обработки данных, построенных на базе интерфейса Ethernet и протоколов прикладного уровня Modbus TCP и DNP3.

Контроллер имеет порт интерфейса Ethernet 10/100BASE-TX, оснащенный розеткой RJ-45 (8P8C), который может использоваться для связи между средой разработки CoDeSys 2.3 и контроллером, а также для связи между контроллером и другими узлами промышленных сетей по протоколу Modbus TCP (клиент/сервер) и/или с использованием системной библиотеки FastwelSysLibSockets.lib.

В состав контроллера входит модуль питания с выходным напряжением 5 В постоянного тока для электропитания цифровой части контроллера и модулей ввода-вывода, подключенных к внутренней межмодульной шине FBUS.

Сервис DNP3 функционирует через интерфейсы физического уровня RS-232C и RS-485 при скоростях обмена от 1200 до 115 200 бит/с. Порт интерфейса RS-232C реализуется с помощью модуля NIM742, а порт интерфейса RS-485 – с помощью модуля NIM741. Контроллером поддерживается обмен по протоколу DNP3-L2 Outstation (ведомое устройство).

Контроллер имеет в своем составе статическую память с линейным доступом объемом 128 Кбайт с резервным батарейным питанием, которая предназначена для хранения энергонезависимых (RETAIN) переменных.

Порт консоли RS-232C, расположенный на передней панели, может использоваться для обновления прикладного и системного программного обеспечения контроллеров, а также для обновления микропрограмм модулей ввода-вывода, подключенных к контроллеру. Сервисный кабель ACS00019 входит в комплект поставки устройства.

Основные технические характеристики

Сетевой интерфейс	10/100BASE-T Ethernet
Среда передачи данных	Витая пара UTP 100 категории 5
Длина кабеля сегмента сети, м, не более	100
Скорость передачи данных, Мбит/с	10 и 100
Протоколы передачи	Modbus TCP (клиент/сервер), DNP3-L2 Outstation (ведомый)
Сервис сервера Modbus TCP:
количество независимых экземпляров	2
количество одновременных соединений с клиентами	32
Поддерживаемые типы запросов Modbus в режиме сервера	01, 02, 03, 04, 05, 06, 0Fh, 10h, 11h, 17h, 2Bh
Поддерживаемые типы запросов Modbus в режиме клиента	01, 02, 03, 04, 05, 06, 0Fh, 10h, 17h
Количество периферийных модулей на локальной шине FBUS, не более	64
Количество периферийных модулей на удалённой шине FBUS, не более	–
Объём доступного пространства дискового накопителя, Мбайт, не менее	240
Гнездо для подключения карт microSD	Нет
Напряжение питания, В, постоянного тока	16...30
Ток потребления при напряжении 24 В постоянного тока, мА, не более	150
Ток нагрузки встроенного источника питания устройств шины FBUS, А, не более	1,7
Энергонезависимая память	131056 байт
Часы реального времени	Встроенные, стандартные для систем х86
Среднее время наработки на отказ, ч	360 000
Масса, г, не более	300

Номер для заказа	Наименование	Наличие на складе
Номер для заказа CPM713-02	Наименование Программируемый контроллер узла сети ModbusTCP, порт Ethernet 10/100BASE-T, клиент/сервер Modbus TCP, система исполнения приложений CoDeSys 2.3 (кабель для программирования ACS00019 в комплекте поставки)	Наличие на складе 104 шт.	заказать Количество - +
